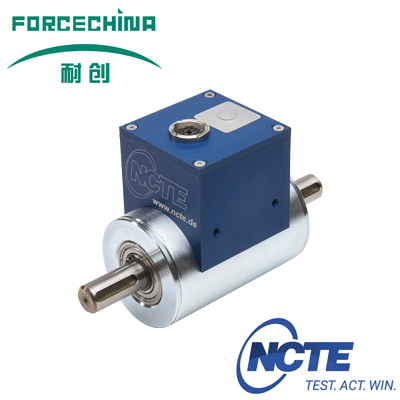

耐创 德国NCTE非接触式扭矩传感器S3000

技术参数
量程：50Nm到2000Nm,双向
转速：≤10000rpm
精度：≤±0.2%
温度范围：-40℃~+85℃
防护等级：IP50，IP65
输出信号：0~10V/4-20mA
输出频率：2500Hz

产品优势
德国制造
超高的性价比
即插即用便捷接口
非接触式测量，高稳定性，长久测试寿命
带出厂标定，使用免维护

简介
耐创 德国NCTE非接触式扭矩传感器S3000涵盖了精确和可靠的*扭矩测量技术。
本系列主要用于实验室、检测设备、实验、医疗工程、过程监控和质量控制。
传递扭矩可以实时测量静态和动态数据。轴可分为圆轴和方轴。每个传感器可以独立配置额外的配件，列如角度模块和IP65。
FC-S3000可提供不同的输出信号，0~10V 4~20mA。
传感器，输出线缆与槽键作为一个完整的测量组件交给客户。

技术参数
NO.   型号                                                                                FC-S3000
         精度等级                                                                          0.2
                                                               单位                          值
1.      线性误差（含滞后）                                                          ≤±0.2
2.      旋转信号均匀性                                %FS                          ≤±0.2
3.      重复性                                                                             ≤±0.05

         输出信号
4.      频率范围，-3dB衰减点，Bessel参数    Hz                           2500
5.      标准模拟电压信号                              V丨mA                     0~10丨4~20
6.      零点输出信号                                    V丨mA                      5丨12
7.      正向转矩输出信号                              V丨mA                      9丨19
8.      反向转矩输出信号                              V丨mA                      1丨5
9.      校准参数                                           V/Nm                       4V/测量范围
                                                                mA/Nm                    8mA/测量范围
10.    误差输出                                           V丨mA                      10丨22
11.    输出阻抗                                           Ω                              ＜62

         温度影响
12.    零点的温度漂移                                %/10K                        ≤0.2
13.    输出信号的温度漂移                          %/10K                        ≤0.5
14.    激励电压                                          VDC                           11~28
15.    供电电源                                          mA                             150
16.    初始峰值                                          mA                             ＜200
17.    *大激励电压                                   VDC                            30

        常规参数
18.    防护等级                                          IP                                50/65
19.    参考温度                                          ℃                               +15~+35
20.    工作温度范围                                    ℃                               -40~+85
21.    存储温度范围                                    ℃                               -30~+85
22.    轴承工作时间                                    h                                接近20000

        额定扭矩（双向）                             Nm                            50 100   250 500   1000  2000
23.    重量                                                 kg                                1.4          2.5             6
24.    转动惯量                                        kg mm2                          5.9          59.5          626

        EMI/EMC
25.    测试标准
26.    EN 61000-6-3:2007                           -                               Passed
27.    EN 55011:2009+A1：2010 class B      -                               Passed

         负载极限
28.    *大测量扭矩                                    %                               110
29.    *大扭矩，额定扭矩相关                    %                               300
30.    极限扭矩                                          %                               500
