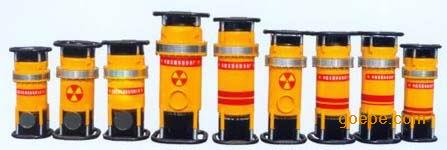

X射线探伤仪XX2005

产品的特点
（一）X射线发生器
便携式X射线探伤机的发生器，XX/A型是我厂的*代产品，它用SF6气体绝缘，风机强制风冷，机壳用铝锰钛合金制做，体积小、重量轻。这种探伤机是用油绝缘、水冷却探伤机的换代产品，XX/A型X射线探伤机十分适用于室内和厂内探伤，深受锅炉及压力容器等行业的欢迎。
(二）控制器
1、超宽的使用电压范围
2、该控制器适用于野外发电机供电使用。
3、体积小（330×240×160mm），重量轻11kg。减少了劳动强度，有利于高空作业和野外施工，深受探伤工的欢迎。
4、由于采用了微机控制，大部分都选用进口元件，集成化高。元件平均使用寿命长。使用的元器件比市场上其它控制器减少二分之一。每少一个元器件就减少一个故障点。因此故障率大大降低，使用寿命延长。
5、采用了独特的隔离电路。设置的八点隔离电路使控制器工作更加稳定可靠，抗干扰能力超强，进一步降低了故障率和提高使用寿命。
6，自动化程度高，使用简单。由于采用了单片机、锂电池、时钟芯片、RAM存储器等高科技元件，再加上强大的软件系统，使第五代控制器具备高压延时、自动训练、时钟功能、智能1：1工作、累计曝光时间和次数记忆、故障显示及报警功能。
7、易于修理调试。与第四代控制器相比调试用的电位器由原来的十四支减少为二支。因此降低了修理调试难度和故障率。
8、控制器壳体全部采用冲压和一次拉伸成形提高了机械强度，外形
美观大方。

序

号

型号

项目

技术参数

XXQ-2005/A

XXH-2005/A

XXHZ-2005/A

XXG-2005/A

1

电源

160V～255V　　　　50～60HZ

2

容量

>2.0KVA

3

管电压

100KV～200KV

4

管电流

5mA

5

焦点尺寸
（mm×mm）

1.5×1.5

1.0×3.4

1.0×3.5

2.0×2.0

6

焦点～端环距

185mm

185mm

185mm

100mm

7

Ｘ射线束
圆锥角

40°

25°× 360°

40°× 360°

40°

8

控制器尺寸(mm)

330×240×160

9

控制器重量

11kg

10

控制器延时

0～1.5分钟

11

定时范围及误差

9.9分钟 　误差±1%

12

工作方式

间歇式工作1:1　　 工作5分钟休息5分钟

13

绝缘方式

SF6气体绝缘

14

冷却方式

散热器强制风冷　+　 铁芯自然冷却

15

安全工作压力

0.35～0.45MPa

16

Ｘ射线发生器
体积尺寸(mm)
长×宽×高

280×280×665

280×280×665

280×280×665

280×280×600

17

Ｘ射线发生器
重量(kg)

23

22

22

20

18

滤过(mm)

2.5

2～3

2～5

2.0

19

*大穿透力(mm)

29

26

23

30

条件

焦距600mm,曝光时间5分钟,双面铅箔增感,天津三型胶片,暗室处理20℃±2℃,显影5分钟,黑度1.5,灵敏度≤2%
