LS20B型旋桨式流速仪是一种大量程的江河水文测速仪器。广泛适用于水文测验、水利调查、农田灌溉、径流实验等，亦可适用于水电、环保、矿山、交通、地质、科研院所、市政等行业或部门进行相关流速或流量的监测。在江河、湖泊、渠道和水库等水体中，进行各种高、中、低流速测量，也可用于电站压力管道和某些科学实验中，进行高速和特高速测量，该款仪器测速范围较大，测速范围可达 0.05m/s～15m/s，这也是这款仪器*大的特点，此款相较LS1206B和LS10系列，旋浆头比较大，尤其对黄河流域含沙量大，水流量大的流域比较适用。

仪器特点
1.宽广的测速量程，且仅用一个旋桨即可满足各种高、低流速测量。
2.仪器轴承油室动态密封性能良好，在高速高含沙量条件下的黄河上的水文站，经过一个汛期的测流，轴承均无需拆洗，*高含沙量为50kg/m3。
3.采用进口优质工程塑料制造的旋桨，具有高冲击强度、几何形状稳定、耐大气自然老化等优异的性能。在野外严酷自然条件下长期工作，仪器检定系数K值稳定不变。
4.仪器低速性能—内摩阻特性，可用流速仪内摩阻力矩仪监测，确保仪器低速性能及其测量精度。
5.仪器测量时，其安装方式灵活、多样，定向装置结构合理，可垂直、水平迎合水流方向。
6.仪器结构强度好，安装、支承牢固，*大可经受15m/s高流速冲击，仪器性能稳定、工作可靠。
7.仪器整机呈流线型，且尾翼平衡锤为内置式，水阻小，仪器无附加偏转力矩，因而可稳定地工作。

主要技术性能及参数
*旋桨回转直径： Φ125mm
*旋桨水力螺距b： 200mm（理论值）
*起转速度v0： 0.03m/s
*临界速度vk：约0.13m/s（以实际检定值为准。据统计分析，vk远小于上述值。）
*测速范围： 0.04m/s～15m/s
*输出信号：磁激式开关接点通断信号
*信号数/转子转数： 2/1（每1转2个信号）
*开关接点容量： DC U≤24V、 I≤120mA
*接点工作次数： 10^7次
*全线相对均方差m： |m|≤1.5% （用于v≥vk时）
*相对误差δ： |δ|≤5%（用于v＜vk时）
*工作水体环境：水温0℃～＋40℃、水深0.2m～50m 悬移质含沙量≤50kg/m3
*贮存环境：温度－25℃～＋55℃、湿度≤90%

结构特征与工作原理

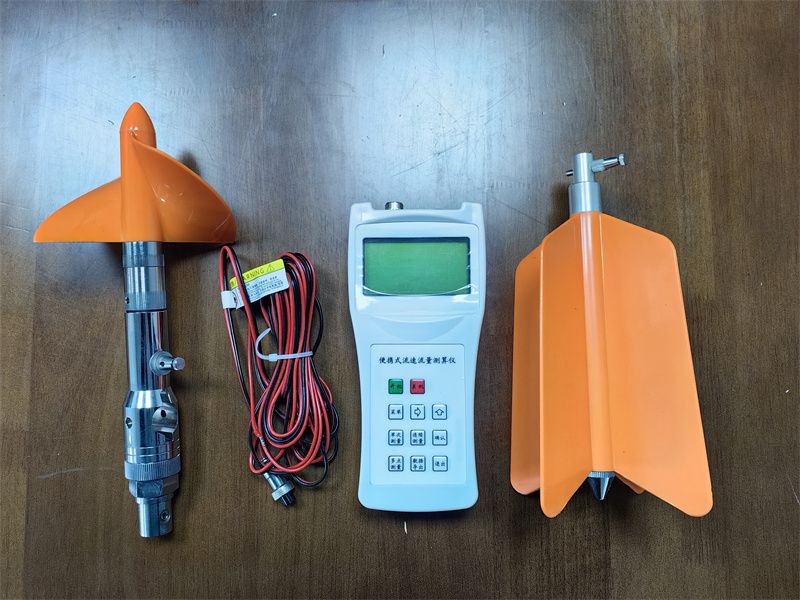

LS20B型旋桨式流速仪由旋桨叶轮、旋转部件、身架部件、尾翼（选配）等组成。

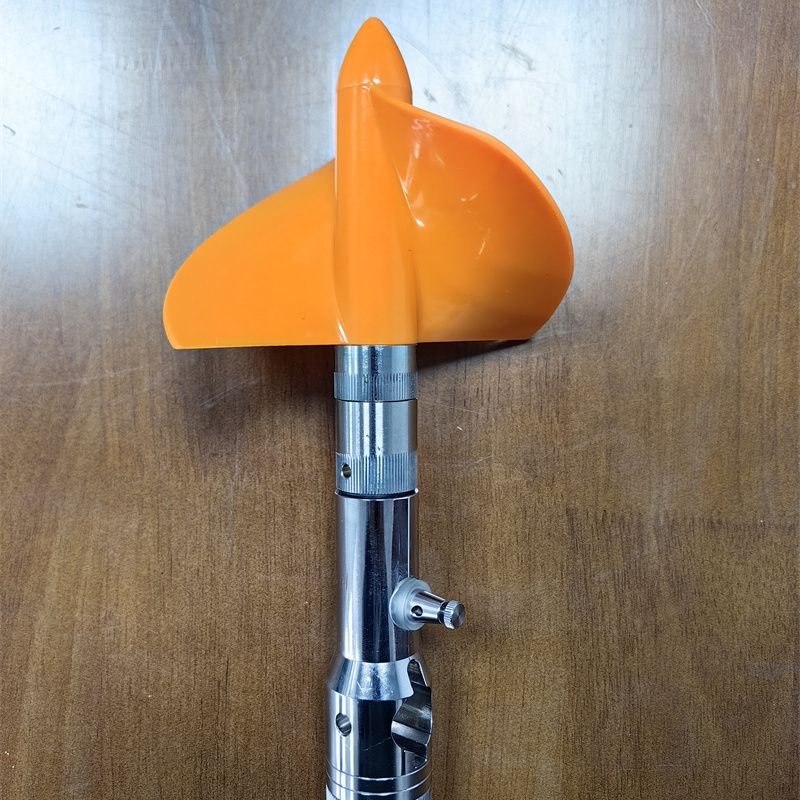

1.旋桨叶轮：用于被动感受水流，在水流驱动作用力下，绕水平支承轴旋转。其回转直径为Φ125mm，理论水力螺距（机械导程）为200mm。
2.旋转部件：由支承系统、密封系统、磁激式信号发生和传输系统等组成。用于在旋桨推动作用力下，产生一定的角速度和磁激信号。
3.身架部件：参与信号传输以及用于流速仪工作时的安装和固定，其安装孔径为Φ20mm。
4.选配的尾翼：用于流速仪在深水工作时的定向和平衡。
流速仪工作原理：旋桨受水流驱动产生回转，带动旋转部件的转子部分同步旋转，安装在转子上的两个磁钢激励干簧管产生通断信号，将数值传输给手簿计数器。

安装

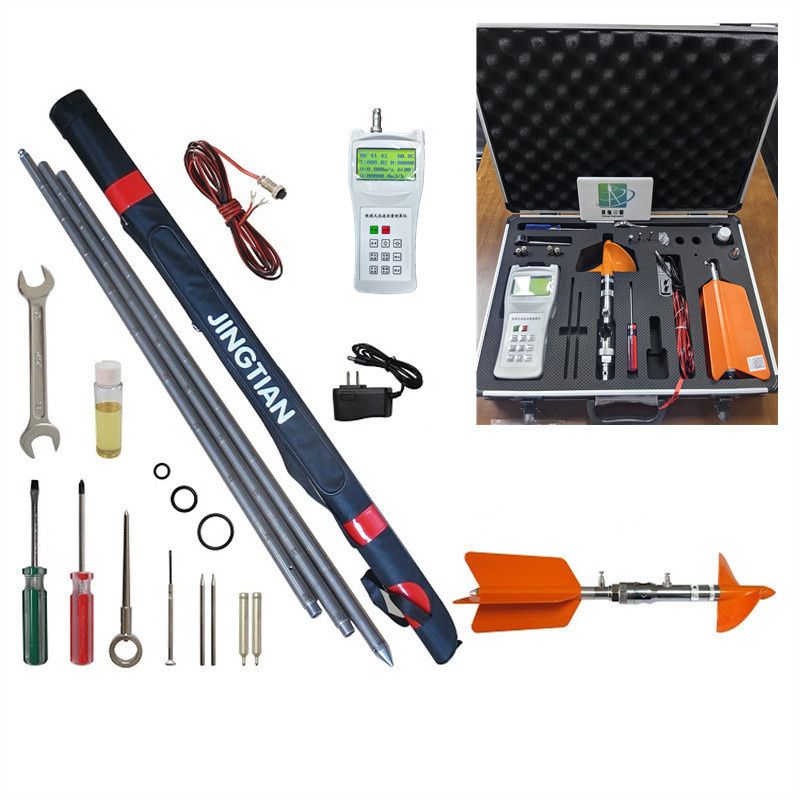

（1）测杆安装（标配）
浅水测流时，可选用测杆安装。测杆上有刻度线做为数字标识，作为测深和流速仪安装位置的标志。测杆上方有指针（方向标）以使流速仪对准流向。流速较高和测深较深时，应安装选配的尾翼，以确保流速仪准确定向和稳定；浅水、流速低时，可以不使用尾翼。
（2）铅鱼杆安装（选配）
流速较大、水深大于10m时，可选择铅鱼杆安装方式。此时，应配装100kg以上的重型铅鱼，以减少悬索偏角。为保证流速仪入水瞬间的平稳性，可从尾翼牵引螺钉处引一细绳与悬索相连、悬挂部件为产品选购附件。

注意：此款相较LS1206B和LS10系列，旋浆头比较大，尤其对黄河流域含沙量大，水流量大的流域比较适用，测速范围较大：0.05m/s～15m/s。

品牌：	南水
加工定制：	否
型号：	LS20B
测流范围：	0.04m/s～15m/s
工作水深：	水深0.2m～50m
测量方式：	手动
用途：	水文测验、水利调查、农田灌溉、径流实验
