| 机械部件标准规格 | ||
| 容量 | X轴方向移动量(工作台左右) | 500mm（M型） |
| Y轴方向移动量(滑鞍前后） | 400mm | |
| Z轴方向移动量(主轴头上下) | 330mm | |
| 从工作台上部到主轴端面的距离 | 150-480mm(没有*定高立柱时) | |
| 工作台 | 作业面大小(X轴方向*Y轴方向) | 650×400mm（M型） |
| 工件容许重量 | 300KG（均一载荷） | |
| 作业面的形状 | T槽 公称14 * 间隔 125mm*3个 | |
| 主轴 | 主轴端(公称号) | 7/24 锥度NO.30(带有鼓风机) |
| 进给 速度 |
快进速度 | 48 m/min(XYZ轴) |
| 切削进给速度 | 1-30,000 mm/min | |
| 刀具更换 装置 |
刀具更换方式 | 转塔式 |
| 刀具形式 | JIS B 6339-1998 BT30， MAS-403-1982 P30T-1(45度) |
|
| 刀具收放数 | 14个：α-D14MiB Plus之情形 | |
| 刀具*大直径 | 80mm | |
| 刀具*大长度 | 250mm（因不同规格有所差异） | |
| 刀具选择方式 | 随机近道 | |
| 刀具*大重量 | 2KG/个(总重15KG) / 3KG/个(总重22KG)：刀库14之情形 | |
| 刀具更换时间（切削至切削） | 1.4秒：刀库14且刀具2KG/个之情形 | |
| 主轴电机 | 主轴电动机 | 11KW(1分额定)/ 3.7KW(连续额定)标准主轴 |
| 主轴规格 | 标准主轴规格 10,000rev/min | |
| 驱动方式 | 直接驱动 | |
| 精度 | 轴双向定位精度 | 0.006-0.02mm(基于ISO230-2:2006的测定值) |
| 轴双向往复定位精度 | 未满0.004mm (基于ISO230-2:2006的测定值） | |
| 驱动方式 | 直接驱动 | |
| 占地 | 外形尺寸 | 1650*2100*2300mm |
| 1 | 控制装置 FANUC Series 31i-B Plus |
| 2 | 基本控制轴数 3轴(X、Y、Z轴) |
| 3 | HRV控制 |
| 4 | 快进钟型加减速 |
| 5 | 刚性攻牙M29 |
| 6 | 手动手柄进给 |
| 7 | 程序储存容量(4Mbyte) |
| 8 | 登陆程序数 1,000个 |
| 9 | *佳扭距加/减速 |
| 10 | 后台编辑(多个程序同时编辑) |
| 11 | 快速编辑 |
| 12 | 带有控制器一体型显示装置10-4英寸彩色LCD |
| 13 | PCMCIA/CF卡插槽 |
| 14 | 以太网接口 |
| 15 | 工件坐标系G52-G59 |
| 16 | 追加48组工件坐标系G54.1 |
| 17 | 返回参考点G28 |
| 18 | 螺旋线插补 |
| 19 | 双检安全 |
| 20 | 子程序调用M98.M198/M99 |
| 21 | 用户宏程序B G65.G66/G67 |
| 22 | 钻孔用固定循环G73.G74.G76.G81ˉG89/G80 |
| 23 | 坐标旋转G68.G69 |
| 24 | 准备文件 |
| 25 | 操作引导i(包括循环检测) |
| 26 | 录返 |
| 27 | 返回刚性攻牙 |
| 28 | AI热位移补偿(XYZ轴) |
| 29 | 跳步G31 |
| 30 | 多级跳步G31P1-4 |
| 31 | 刀具补偿存储器CD/H 代码.形状/磨损别 |
| 32 | AI刀具寿命管理 |
| 33 | 生产管理记数据 |
| 34 | AI轮廓控制I |
| 35 | 起动前行程限制检查 |
| 36 | 存储行程检查1 |
| 37 | 存储行程检查2 G22/G23 |
| 38 | 用户PMC |
| 序列 | 设备选配项： | 规格： |
| 1. | 冷却水箱 | 100升 （中国产） |
| 2. | 变压器 | AC380V/AC200V（中国产） |
| 3． | 报*灯 | 三色灯（中国产） |
| 4. | 工作灯 | 对应中国安全标准工作灯 |
| 5. | 安全门装置 | 前门安全锁 |
| 6. | 润滑泵 | 润滑油自动润滑泵 |
| 7. | 操作盘 | 带字母键的操作盘 |
| 8. | 垫铁 | 地脚垫铁及螺栓 |
| 9. | 资料 | FANUC标准说明书 |

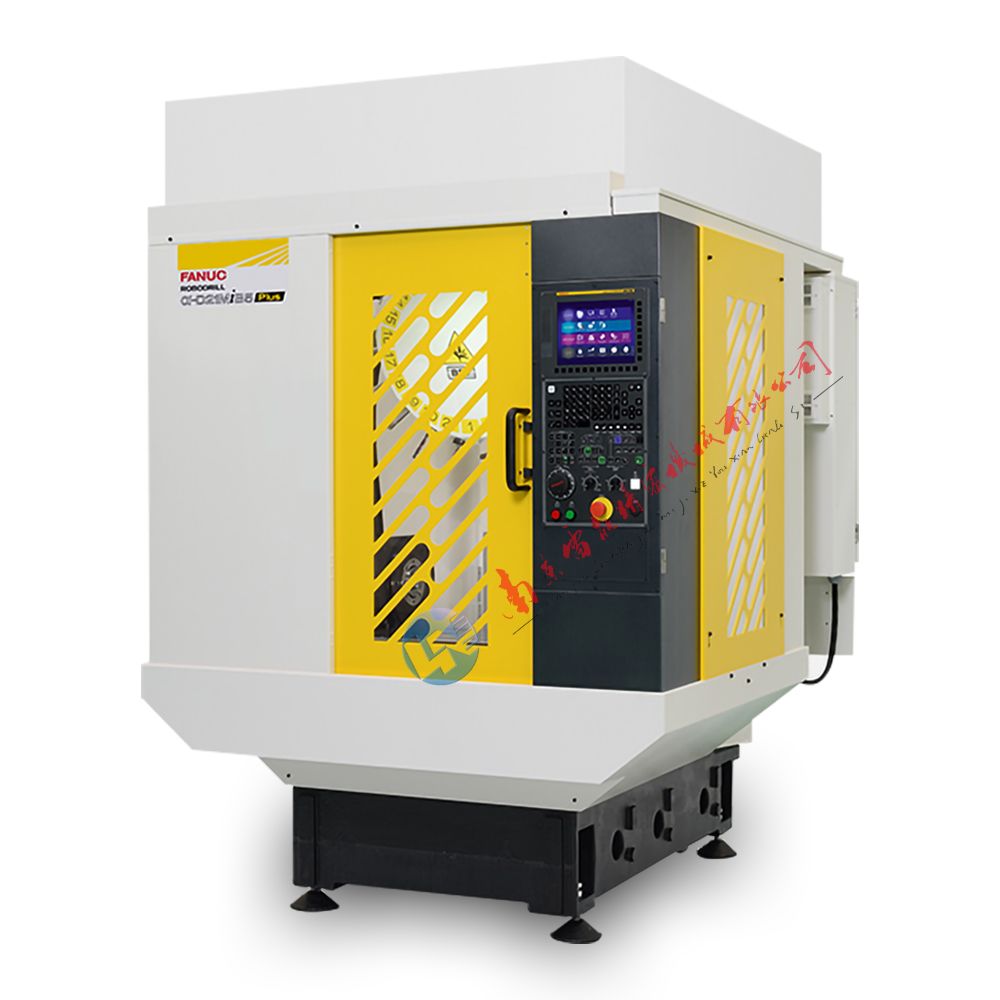

| 品牌： | 发那科 |
| 类型： | 立式加工中心 |
| 型号： | α-D14MiB Plus |
| 界面语言： | 中文 |
| 是否库存： | 是 |
| 主电机功率： | 3.7 kw |
| 重量： | 2000 kg |
| 主轴转速范围： | 10000 rpm |
