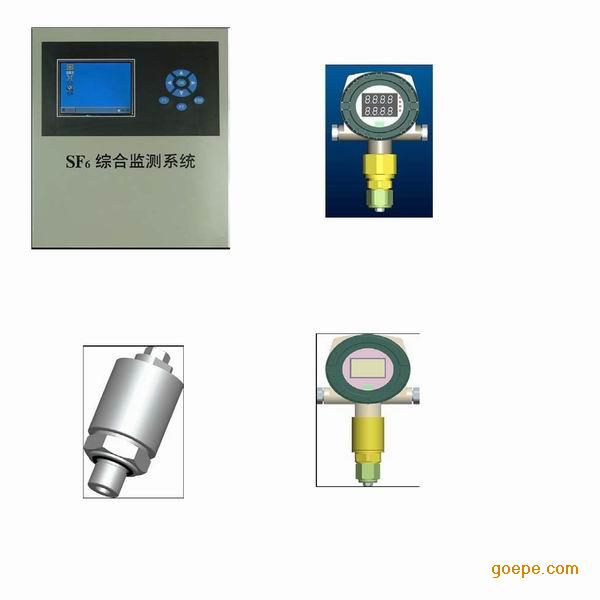

SD8200型SF6微水密度在线监测系统

一、功能概述

SF6微水密度在线监测装置采用高性能微水传感器、带温度补偿功能的密度传感器，采集的数据可通过RS-485或CAN 总线接入变电站综合自动化系统和远方监控中心，实现在不排放SF6 气体的前提下，对SF6 断路器的长期状态监测，以保障电力设备的安全稳定运行，并使状态检修得以实现。

SF6微水密度在线监测装置可长期挂网运行，并自动按预先设定的门限值上传报警或闭锁信号，或直接启动报警、闭锁装置。

二、主要功能

（1）在线监测SF6 气体湿度、密度与温度

（2）在线监测气体泄漏与泄漏报警

（3）可按预设值或用户给定值自动启动低压报警和闭锁装置

（4）全隔离RS-485/CAN 总线通讯接口，系统更加可靠

（5）通过后台软件自动绘制状态变化趋势图

（6）大屏幕液晶显示器现场显示实时数据，具备屏幕保护和声控显示功能

（7）用户可定义设置报警与闭锁门限值

（8）全密封，抗干扰，适用于室外和低温环境

三、主要特点

（1）高精度与高可靠性

变送器采用了进口高稳定性传感器，传感器经变送器内部电路的修正、补偿，其输出线性度好，精度高；变送器外部结构也更适于高频电场环境下的测量，它与电路处理部分融为一体，以减少干扰耦合，提高电路长期工作的稳定性和可靠性。

（2）实现在线监测监控和状态检修

该监测器可长期挂线运行。其配备的RS-485/CAN 通讯接口，可将监测数据实时上传至监控中心。当被测气体指标超标时，监测器将自动按事先设定的门限上传报警或闭锁信号至远方监控中心，或直接启动报警、闭锁装置。上位机软件可按设定的时间和频率，采样存储监测数据，并按需要将上述数据自动绘制成变化趋势图，供观察分析之用。

SF6 气体综合在线监测技术的应用，可以实现断路器的状态监测，有利于及时掌握设备

的运行状态，保障电力系统的安全稳定运行，使状态检修得以实现，减少检修费用和停电时间，从而提高管理水平。

（3）结构独特，安装使用方便

监测器采用全封闭设计，外形独特美观，传感器、电源、数据输出电路和监测显示器安装在同一机壳内，直接显示含水量的体积比数值( 部分型号变送器)。它防水抗尘防爆，抗强电磁干扰，安装使用方便，可用于高频电场环境和室外环境。

 四、技术指标

(1)、变送器部分

湿度指标：

测量范围：50 ～1000 μl/l 或-60℃～+20℃

测量精度：±5％F.S.

报警门限：300 μl/l 或自定义                           SD8203变送器

密度指标：

测量范围： 0.1 ～1.00 MPa 或定制

测量精度：≤ ±0.5％F.S. 或定制

报警门限：0.52 MPa 或自定义

报警解除：0.53 MPa 或自定义

闭锁门限：0.50 MPa 或自定义

闭锁解除：0.51 MPa 或自定义                             SD8202变送器

温度指标：

测量范围：-55℃～+125℃

测量精度：±0.5℃

其它指标：

通讯接口：隔离型RS-485/CAN2.0

通讯速率：2400 bps

电源电压：24VDC 或85V ～265V AC 50Hz                  SD8201变送器

工作环境：温度：-40℃～＋55℃，湿度：≤ 95％RH

接口与尺寸：M20×1.5 螺纹或定制

(2)、监测主机部分

连接通道：可连接32 路变送器，可扩展到更多路数

通讯接口：隔离型RS-485 和CAN2.0 各一路，2400 bps

报警输出：继电器常开输出

显示输出：TFT 真彩大屏显示，图形化菜单，支持屏保功能

安装方式：壁挂式安装

存储记录：支持事件记录功能，大容量存储功能

电源电压：85V ～265V AC，50Hz，≤20W

工作环境：温度：-40 ℃～＋55 ℃，湿度：≤ 95％RH

外形尺寸：290×314×76mm                                 SD8200监测主机
