一、用途

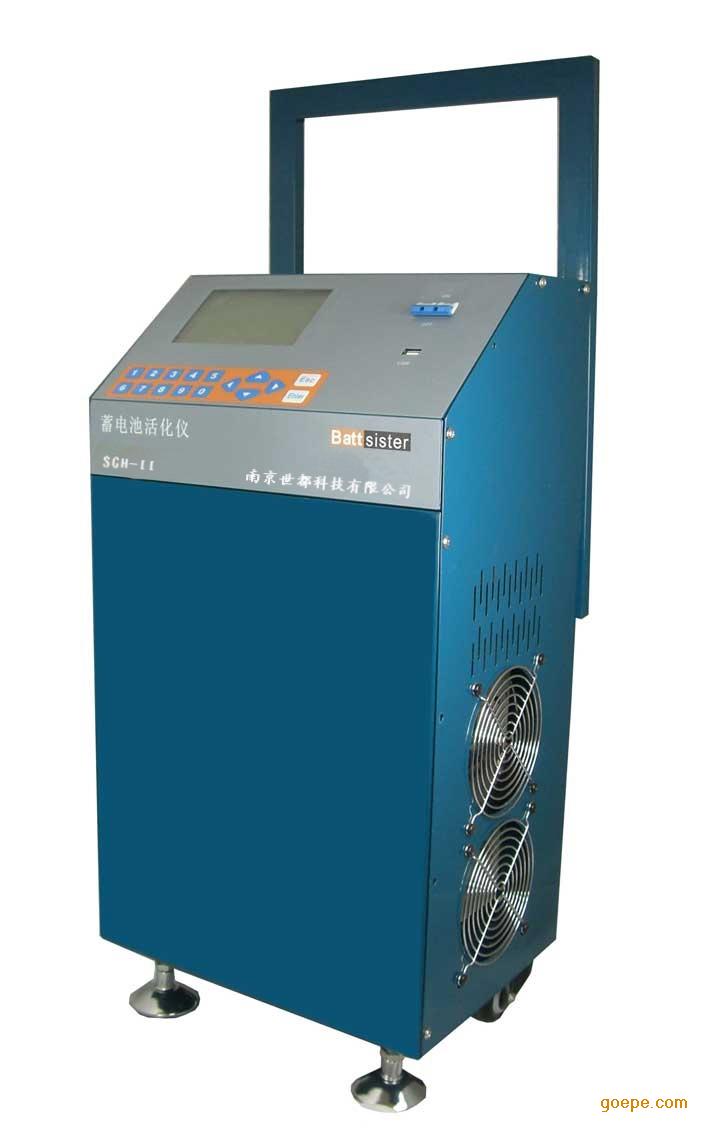

SGH-II型蓄电池活化仪(以下简称活化仪)，是一款多功能智能型蓄电池维护维修检测设备，是对蓄电池进行日常维护必不可少的好帮手。本设备采用拉杆箱式结构，非常方便转场操作。在电力、金融、通信、军队、汽车、电池生产厂、地铁、大型工厂等行业有着广泛的应用。

众所周知，在各行各业的重要系统，对于电源安全要求较高的场合都配备有后备电源、UPS等，蓄电池就是其核心部分，这些蓄电池有很大一部分是成组使用，任何单节电池的老化落后都会严重影响到整组电池的性能并使得整组电池中其它单体变坏，进而引起整组电池不得不提前退出运行，即就是作为单体使用的汽车电池，大部分仅仅因为不能正常启动汽车就全部被报废。实际上，对于落后或者变坏的蓄电池进行活化处理后相当部分可以有效地被重新激活，从而延长使用寿命。所以活化仪在日常维护中有着很好的现实意义。

活化仪不仅有对蓄电池进行的可编程充电/放电循环激活作用外，还有以下几种独立的使用方式：电池充电，电池放电，内阻测试，电压表。所有充放电操作都是可编程的，并可核计容量，同时带有电池极柱温度监测，过热自动停止操作。充电自动按照三段式过程充电。这些功能完全满足了日常对于电池维护的主要需求。本设备还可同时配备PC机应用软件，可以把操作数据上传至计算机，便于进行电池相关数据各种分析和打印。

本设备可以在线或者离线使用。本设备同时兼容2V,6V,12V电池。

二、工作原理

活化仪的工作原理是通过操作键盘对单片机进行操作，同时通过液晶显示器显示操作菜单和测试控制结果。

活化仪采用了10位高速A/D、D/A，使得测量与控制更为迅速、精确，更好地满足充放电时实时测控的需要。

活化仪使用1M的NVRAM作为存贮器，能够有效地存贮数据。用户可为电池单独充电、单独放电和电池活化共保存200组曲线数据，大大提高了用户的使用效率。

活化仪带有USB通讯接口，用户可以通过U盘与计算机进行通讯。把数据传给PC机，可以对电池质量进行长期的监测，通过对电池工作状态数据的分析可以找出影响电池质量的各类问题。

三、特点

• 一机多用，蓄电池日常维护功能齐全；
• 便携式拉杆箱结构，自动工具箱，转场方便；
• 电池极柱温度监测并超温自动停止操作，可无人职守操作；
• 三段式充电，保证不会过充；
• 限压保护，保证不会过放；
• 模块化设计，维修维护方便；
• 用户界面好：大屏幕LCD,简体中文菜单式操作，人机界面丰富；
• 接口丰富：可和PC通信，可配备U盘，RS232口，网口，无线接口；
• 软件升级：可通过串口升级本设备软件。

四、功能

4.1 电池充电

• 可编程对单体电池进行充电，编程内容包括：电池编号，电池类型选择，充电电流，充电时间，限压；
• 自动对蓄电池按照编程值进行三段式充电：恒流－恒压－浮充；
• 实时显示充电动态过程信息和电压电流充电曲线；
• 温度监测，超出设定值自动停止充电；
• 充电核容：计算充电的Ａｈ数。

4.2 电池放电

• 可编程对单体电池进行放电，编程内容包括：电池编号，电池类型选择，充电电流，充电时间，限压；
• 放电方式：恒流放电，低于限压停止放电；
• 实时显示放电动态过程信息和电压电流放电曲线；
• 温度监测，超出设定值自动停止放电；
• 放电核容：计算放电的Ａｈ数。

4.3 电池活化

• 可编程对单体电池进行活化，编程内容包括：电池编号，电池类型选择，充电限压（上限），放电限压（下限），充放电循环次数，每个循环的充电电流，充电时间，放电电流，放电时间；
• 活化方式：逐个循环按照编程值执行，先放电，再充电；充电用三段式，放电用恒流，放电时低于限压自动停止；
• 实时显示活化动态过程信息和电压电流放电曲线；
• 温度监测，超出设定值自动停止放电。

4.4 内阻测试

• 可编程对单体电池进行内阻测试，编程内容包括：电池编号，电池类型选择，测试电流；
• 对内阻进行测试并显示。

4.5 电压表

• 可测试电池电压，作为一般电压表使用。

4.6 数据管理

• 可以存储充电，放电，活化，内阻测试记录，记录的内容包括：时间，类型，电压，电流，时长，容量，电压电流曲线等等；
• 可以查询记录；
• 可以将记录存入U盘，给分析软件提供数据；
• 可以删除记录。

4.7 系统管理

• 对本机系统功能进行一些限定和编程。

五、技术指标
