SHX-2000YⅢ型无线高压核相仪

  产品简介

　　无线高电压数字核相仪，应用于高压电力线路、变电所的相位校验和相序校验，具有可靠的高电压电气安全隔离，符合（BMC）标准，通过国家电力部门（武汉高压研究所）检测，并发试验报告。并在吉林、黑龙江、辽宁、河北、山东、江苏、浙江、贵州、广东、北京、上海、南京等供电系统使用一年以上，普遍反映本产品安全可靠、性能稳定、操作简便；是一种理想的核相仪器。

   性能指标

　● 　测试准确度：同相误差≤3º 不同相≤5º

　● 　主机电源：9V ±2V

　● 　采集器电源：7.5V ±1.5V

　● 　采集器X、Y和主机视距传输距离≤60m

　● 　Ⅲ型采集器电压为0.38kv～500kv

　● 　工作温度–35℃～+50℃

　● 　绝缘伸缩拉杆缩态为650mm伸态为3000mm

　● 　包装箱尺寸（长×宽×高）1000mm×140mm×100mm

　● 　产品全重5kg

      系统组成及特点

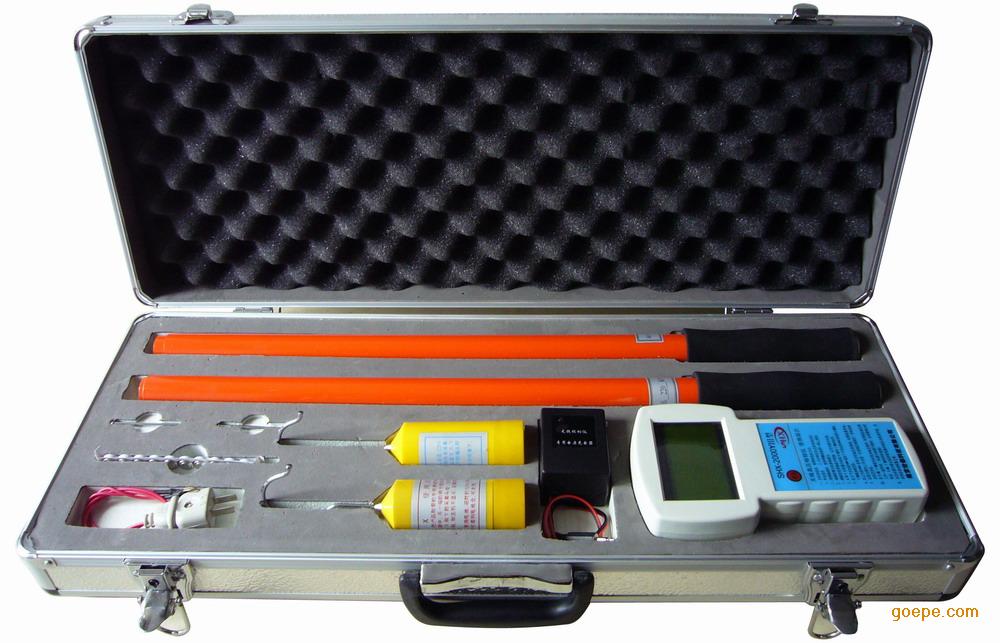

　　测试系统由主机（接收）、X采集器（发射）、Y采集器（发射）所组成（附件包括铝合金包装箱、测试线、电池）

本系统全采用数字电路，功能齐全。本系统低功耗，正常使用每年更换一次电池即可（因普通电池自然放电）。当X、Y采集器或主机电源电压低时主机屏幕有低压告警显示。

安全可靠X和Y采集器，将电压相位信号通过无线信道发往主机，具有可靠的高电压电气安全隔离。本产品全部采用数字电路，抗干扰性强、数据稳定准确。

方便快捷X和Y采集器，采用自动开关机，绝缘杆采用伸缩式拉杆，现场核相时由于没有任何连线，核相距离可达40米。并不受现场各种条件影响，全部核相过程只需两人在2分钟内就可完成。

   更多功能

  Ⅲ型：测量110kv以上采用非接触方法核相，可在两个不同电压等级核相，即可定性测量（同相、不同相）又可定量测量（两供电线路相角差如30º、60º）

  测量相序

    顺相序120º、逆相序240º

   验电功能

        当X和Y采集器接触到高电压线时，如线路有电主机则显示X和Y。

1. 无线核相—安全可靠

2. 中文显示—定性直观

3. 数字显示—定量准确

4. 远距离核相—方便快捷
