概述

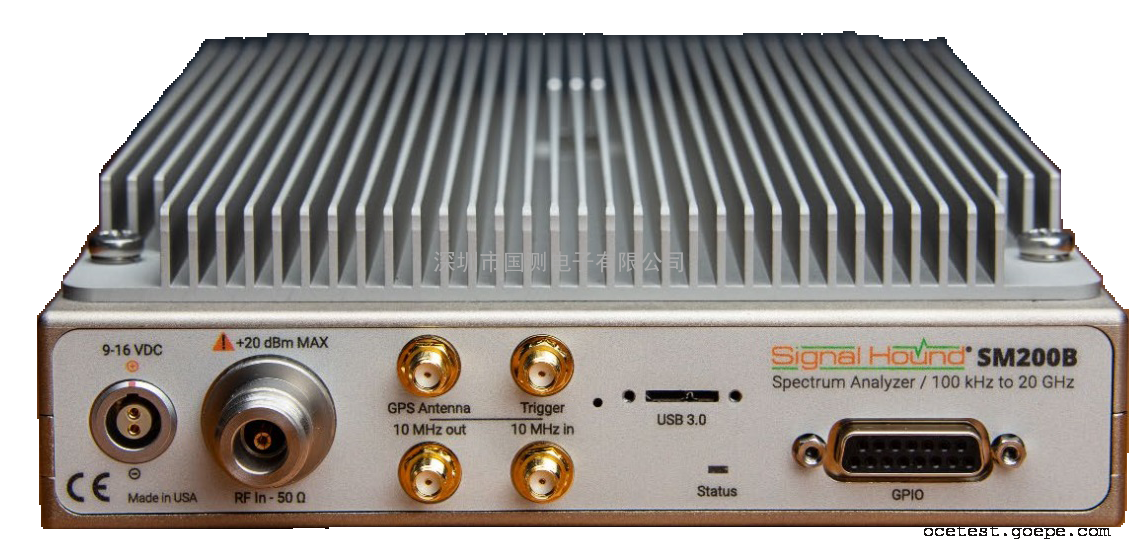

SM200B是一款高性能的实时频谱分析仪和频谱监测接收，频率从100KHz到20GHz，实时带宽高达160MHz（IBW），110dB动态范围，1THz/sec在30KHz RBW高速扫描（使用Nuttall窗口），超低的相位噪音性能足以满足误差小于0.1%的EVM（调制精度）测量，友好的多语言显示界面，超高的性价，超高的性能媲美*昂贵的频谱分析仪。

SM200B的信号处理采用非常强大的Altera FPGA和具有Core i5或i7处理器的外部PC。SM200B可以使用开源的API轻松连接到自动监测系统或ATE测试设备。同时API还提供DSP算法插入I/Q 数据流的访问权限。
                    EVM测量                                              监测测量

产品特点

• 160MHz实时带宽
• 无限制信号录制回放
• 多工作模式（实时频谱分析模式、EMC测试模式、I&Q信号录制模式...）
• 多解调方式 AM、FM、USB、LSB、CW
• 余晖、频谱瀑布图、电平触发、频率触发功能
• 信号发生器配合构成网络分析仪
• 中界面易操作
• USB直接供电
• 设计简洁、便携
  应用

• 频谱监测
• 射频测试
• 滤波器、天线测试
• EMI测试
• 射频信号录制
• I&Q信号录制播放
• 教学/维修

规格参数
- 频率范围：100KHz-20GHz
- 实时带宽：160MHz
- 分辨率带宽（RBW）：0.1Hz-10MHz
- 时基精度：±1.5×10¯7，OCXO，-40℃至65℃
- I/Q校准流：5KHz – 40MHz 可选带宽
- RF输入接口：50 Ω @ Type-N
- RBW：0.1Hz-3MHz @ 40MHz IBW
       30KHz-10MHz @ 160MHz IBW
幅度精度（+10dBm显示平均噪音电平）
-10KHz–6GHz    >6G-20G    RBW滤波器类型
  ±2.0dB       ±3.0dB        平顶窗
  ±2.0/-2.6dB  ±3.0/-3.6dB   纳托尔窗

扫描速度
速率       RBW
1THz/s      1MHz
1THz/s      100KHz
1THz/s      30KHz
160Hz/s     10KHz
18GHz/s     1KHz

显示平均噪声电平
- 100KHz-700MHz   -156dBm
- 700MHz-2.7GHz   -161dBm
- 2.7GHz-4.5Hz    -158dBm
- 4.5GHz-8.2GHz   -155dBm
- 8.2GHz-15.2Hz   -156dBm
- 15.2GHz-20GHz    -149dBm

控制和通信
- USB3.0接口

工作温度
- 标准型号：0℃到+65℃
- Option1：-40℃到+65℃

尺寸/重量
- 尺寸：259×183×55mm @无散热； 259×183×71mm @带散热
- 净重：3.52Kg @ 无散热片；  4.14Kg @ 含散热片

订货信息：
SM200B  100KHz-20GHz实时频谱仪和监测接收机
Option1 工作温度扩展
