一、产品概述：智能与密封的结晶

06Cr19Ni10电动真空截止阀，顾名思义，是指采用06Cr19Ni10不锈钢材料（相当于美国标准304不锈钢）制造，配备电动执行器，专门用于真空管道系统或高洁净度工况的截止阀。

该阀门不仅继承了截止阀密封性能可靠的传统优点，更通过引入真空设计理念，解决了负压工况下容易泄漏的难题。其核心价值在于：当阀门用于真空系统（负压状态）时，能够依靠独特的设计保证外部大气压不会通过阀门密封副渗入系统内部，同时也能防止系统内介质在正压时外漏，实现双向严密封。

二、核心动力解析：电动执行器的智能化控制

作为工业自动化过程控制的核心环节，06Cr19Ni10电动真空截止阀所配备的电动执行器，是决定其整体性能的关键。

1. 执行器类型与运动方式

由于截止阀属于典型的直线运动阀门，其阀瓣的启闭动作是通过阀杆的升降来完成的。因此，与之匹配的电动执行器通常选用直行程电动执行机构。这类执行器将电机的旋转运动，通过精密丝杆螺母传动转化为推杆的直线运动，从而驱动阀杆带动阀瓣进行开启或关闭。

2. 智能控制模式

现代的06Cr19Ni10电动真空截止阀多采用电子式智能执行器（如3810或3410系列）。这类执行器内置伺服系统，无需外配伺服放大器。它能够直接接受来自DCS（分散控制系统）或调节器的4-20mA DC标准模拟量信号，也可以接受开关量信号。

• 调节型：可以根据信号大小，实现0~100%的开度控制，不仅能够切断，还能调节真空管路中的流量或压力。

• 开关型：主要实现阀门的全开或全关功能，通常带有反馈触点，报告阀门的开关状态。

3. 保护与适应性

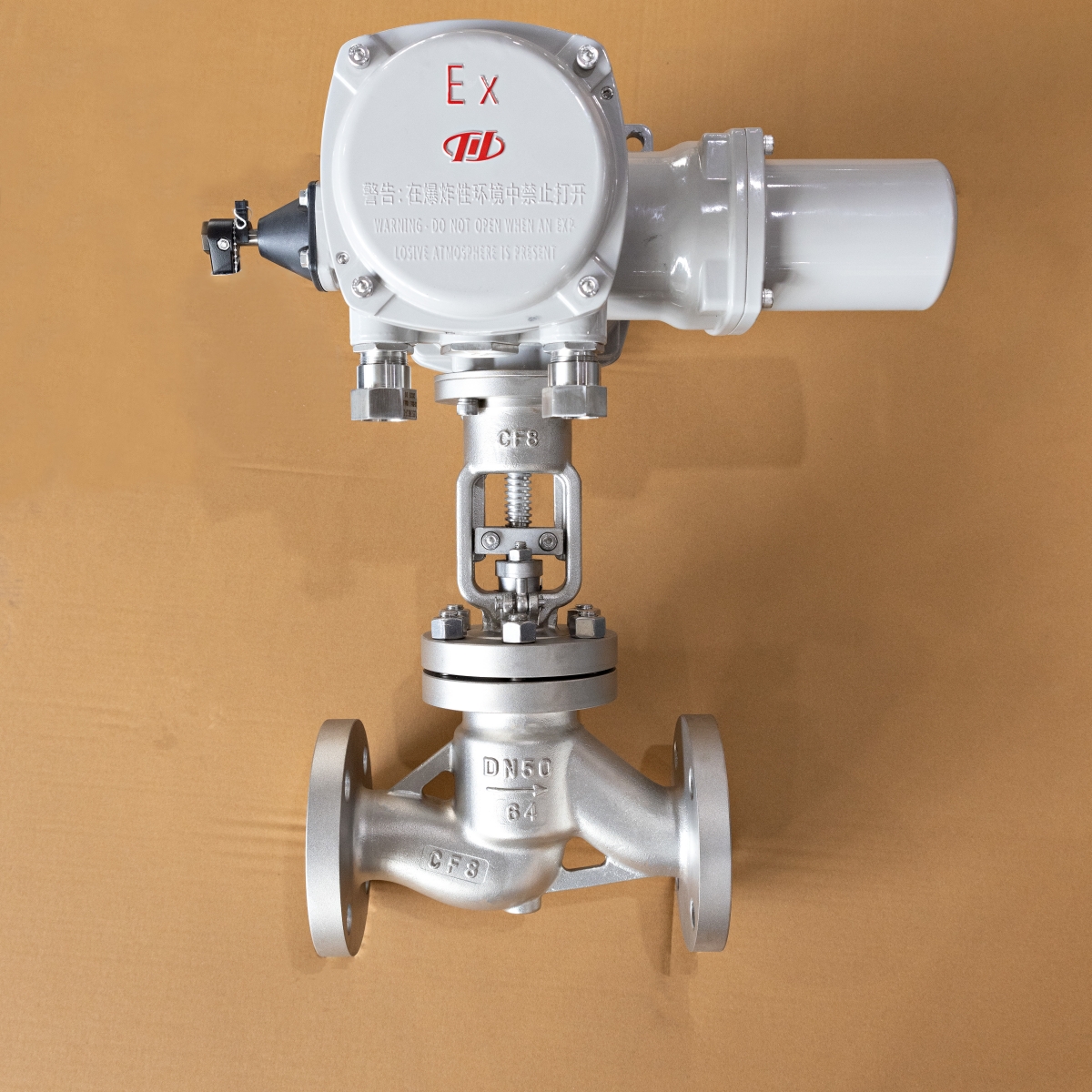

考虑到真空阀门可能应用于苛刻环境，执行器设计有过载保护、温度保护以及压缩弹簧保证阀门的关严等三种保护功能。对于有防爆要求的场合，还可以配置防爆型执行器（Exd II BT4等级），确保在易燃易爆气体环境下（如石油、化工车间）的安全运行。

三、真空环境下的独特设计：与常规截止阀的本质区别

为什么在真空系统中不能直接使用普通的06Cr19Ni10电动截止阀？这需要从真空截止阀的特殊设计理念说起。

1. 密封原理的差异

常规截止阀属于强制密封式阀门，通常设计为“低进高出”。在关闭时，依靠扭力压迫阀瓣压向阀座实现密封。然而在真空（负压）状态下，介质流向相反，普通的密封结构可能因为压力差导致密封面无法紧密贴合，发生内漏。

06Cr19Ni10电动真空截止阀则采用了特殊的密封结构设计。它不仅要承受管道内部的正压，更要能抵抗外部大气压的“侵入”。为了满足真空系统的严苛要求，这类阀门通常具备以下特点：

• 真空密封填料：阀盖填料室设有特殊的真空密封结构，采用具有自胀压紧作用的高强膨胀密封材料（如石墨与复合填料），确保阀杆在上下运动时，外界气体不会通过填料函渗入阀腔，从而维持系统的真空度。

• 密封面自补偿：部分高端设计带有密封面磨损自动补偿功能。当阀瓣在长期使用中发生轻微磨损时，通过电动执行器的关紧力矩或内部弹簧力，能够自动补偿位移，保证真空泄漏量极低。

2. 流向与结构

虽然常规截止阀为了保证密封性也常采用自上而下的流向，但06Cr19Ni10电动真空截止阀在设计上更加强调“双向密封”能力。无论是在正压还是负压工况下，其阀座与阀瓣的配合都能保证可靠的切断动作，这使得它非常适合作为真空系统的切断或调节设备使用。

四、材质解析：06Cr19Ni10的不锈之谜

产品名称中的“06Cr19Ni10”是这款阀门材质的核心标识，它对应的是中国国家标准中的奥氏体不锈钢牌号，同时也是国际通用的304不锈钢的国标新牌号（旧牌号为0Cr18Ni9）。

1. 化学成分与性能

06Cr19Ni10电动真空截止阀之所以被广泛应用于食品、化工及核能领域，得益于其科学的成分配比：

• 低碳（C ≤ 0.08%）：碳含量低，不仅保证了良好的焊接性能，也降低了焊接过程中晶间腐蚀的敏感性。

• 高铬（Cr 18.00-20.00%）：铬是决定不锈钢耐腐蚀性的首要元素，它能在材料表面形成一层致密的富铬氧化膜（钝化膜），隔绝氧气接触，阻止内部金属进一步氧化。

• 镍（Ni 8.00-11.00%）：镍的加入扩大了奥氏体区域，使得钢材获得了优异的韧性、低温性能和加工成型性。

2. 为何选择06Cr19Ni10制造真空阀？

对于真空设备而言，材料的致密性和表面状态至关重要。

• 抗腐蚀：在真空环境中，任何微小的腐蚀都可能导致材料放气或漏气。06Cr19Ni10优异的耐工业性气氛腐蚀能力，能确保阀门长期在恶劣环境下保持真空洁净度。

• 低放气率：经过固溶处理后的06Cr19Ni10，表面光洁，组织均匀，具有极低的材料放气率，符合高真空（如0.01MPa超高真空）设备对材料的苛刻要求。

• 机械性能：其抗拉强度≥520MPa，屈服强度≥210MPa，保证了阀杆和阀瓣在电动执行器的大力矩驱动下不会发生变形或损坏。

五、与常规截止阀的对比分析

为了更直观地了解06Cr19Ni10电动真空截止阀的优势，我们将其与“常规截止阀”进行多维度的对比：

通过对比可以看出，06Cr19Ni10电动真空截止阀并非普通阀门的简单升级，而是针对特定严苛工况（腐蚀+真空+自动化）进行的系统性重构。

六、技术参数与应用建议

1. 典型参数

• 公称通径：DN50 ~ DN200（常见范围）。

• 公称压力：PN1.6 ~ PN10.0 MPa。

• 连接形式：法兰连接（RF或MFM凹凸面）或焊接连接（对焊/承插焊）。

• 真空度：*低可达 -0.1MPa（即绝对真空），甚至满足超高真空要求。

• 环境温度：-20℃ ~ +60℃（可根据需求配置加热元件，适应-40℃低温环境）。

2. 安装与维护要点

• 安装方向：虽然该阀设计优良，但安装时仍需注意流向标识，通常建议高进低出，以减小电动执行器关闭时的力矩负荷。

• 焊接控制：由于采用06Cr19Ni10材质，现场焊接时应采用氩弧焊，并确保管道内部充氩保护，防止焊接高温导致材料晶间腐蚀。

• 调试：安装后需对电动执行器进行行程调校和力矩设定。对于真空系统，建议进行氦质谱检漏，确保阀门整体泄漏率满足工艺要求。
