FPC焊接设备供应商

设备简介：

1.1特点：
①、PLC控制，脉冲加热方式，配合钛合金热压头，温度准确控制。
②、触摸屏LCD显示输入，中文菜单，所有参数设置浏览简洁直观。
③、采用转盘工作方式，双摄像系统，确保产品清晰对位，提升工作效率。
1.2操作步骤：
将产品放置在A模具上——按下真空按钮吸附产品——对位调整——双手按下启动按钮——（平台旋转－压头下降热压－保持设定时间－压头上升）——双手按下启动按钮——平台旋转——取下产品。在压头压接A模具上的产品时，可取放B模具上的产品，在压头压接B模具上的产品时，可取放A模具上的产品。
1.3用途：
适用于高密度FPC/FFC与PCB/LCD压接和触摸屏生产工艺中。
2．设备规格：

1. OA-26P系列设备系统
控制系统	西门子 PLC
MMI（触摸屏）	台湾威纶彩色触摸屏
温度控制器	RKC 温控器
压头驱动	亚德客气缸（可选SMC气缸）
旋转驱动	日本SMC 旋转气缸
加热系统	一套脉冲单头加热系统
摄像系统	两路上对位摄像系统（可选配）
气压显示及调节	亚德客压力表及调压阀(可选SMC气压表)
硅胶皮卷料装置	自动卷料（可选配）
热压头自重消除	反向气压消除压头自重
机械架构	高强硬度铝型材阳极处理
热压头	Max: 60mm钛合金（根据客户产品制作压头）
热压治具	铝合金/电木治具（根据客户产品制作模具）
平台尺寸	Max：可放置3.5寸屏
2.热压参数
加热方式	脉冲式加热
升温段数	可设置接触温度、分离温度及一至四段工作温度
温度设定范围	室温 --- 450 ℃(每一设定Step 1℃)
温差精度	±5℃
温度显示	实时温度曲线显示、热压参数值显示两种选择
热压时间	1 --- 99秒
焊接压力	Min 2 --- Max 18 kgf
工件固定方式	模具固定加真空吸附
供料方式	转盘旋转式轮换送料
工作方式	可选择手动、自动模式手动模式：可单独控制每个机构的相应动作自动模式：设定好工作参数，按启动按钮，设备自动工作
不良品	<0.5%（根据具体产品工艺会有所差异）
生产效率	约：14s/pcs（根据具体产品工艺会有所差异）
热压精度	Pitch 0.14mm
工作气压	0.5 --- 0.7 Mpa
安全配置	左右双启动按钮，急停按钮，气压异常检测及报警；压头防落下装置，超温及温度异常报警，三色指示灯。
3.电源
主电源规格	AC 220V±10%，50Hz，3000W(平均功率1000W)
其它内部电源	DC 24V
4.机台外观规格
外观尺寸（约）	740mm(L)×720mm(W)×1400mm(H)(含灯高1700mm)
机身重量（约）	180kg
5.其它随设备配送
每台配送压头 1个每台配送治具2套每台配送工具1套每台配送说明书及故障排除手册，电器配线图 1套

3.交机及其验收事项：
3.1 交机日期：订金收讫后30天。(确定日期依订单或买卖合约为依据)
3.2 交机场所：设备完成厂内验收后，依客户指定之地点运送，并进行装机、调整及调试设备。
3.3 厂内验收：设备制作完成后，客户需提供试机所需之材料及相关消耗品，至设备制造厂进行交机前之验收。
3.4 设备验收：客户应于交机后7天内完成验收，验收不合格者，依双方协议之期限内更换或修改。
4. 培训教学：本公司针对此设备提供客户操作、维修培训教学。
5.维修保固：
5.1 保修期限：本设备自交机日起保修壹年，设备保修期内如有故障或损坏，负责免费修护(不含耗材)，但下列情形除外：
① 不依产品使用手册规定之操作或使用。
② 自然灾害，如：地震、雷击、洪水、电力异常或其它人为意外事故。
③ 经本公司测定并通知客户之不正常工作环境而不更正者。
④ 经非本公司人员所为或同意之修理、维护、调整、移动、或重新安装。
⑤ 连接或装置非原制造商之产品。
⑥ 使用非本公司供应或认可之消耗品及零组件。
5.2 设备保修期届满后，本设备之维修保养费用(含工资及零件费用)由客户承担。

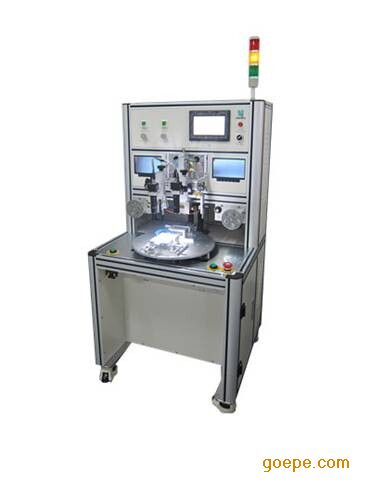

参考图片：(实体图，供参考)

品牌：	OKOWA
型号：	OA-23P
动力形式：	电动
控制方式：	自动
频段：	中频
驱动方式：	自动
作用原理：	脉冲
升降控制：	电动
