卫生级气动角座阀产品概述：

阀体材质：304、316、316L
阀芯材质：304、316、316L
阀座材质：PTFE、F46
公称通径：DN15-DN80
适用温度：PTFE：-30℃～180℃
环境温度：-30℃～80℃
公称压力：1.6Mpa
连接方式：卡箍
设计标准：GB、ANSI、DIN、ISO
控制方式：单作用 气开式
                   单作用 气关式
                   双作用
气缸材质：聚酰胺PA、不锈钢
可选附件：电磁阀、限位开关、电气定位器

口径	英寸	内径	Kv值	*大压差	气源压力	气缸缸径	流向
DN10	3/8’	10	3.7	0-16bar	4-7bar	50	蒸汽、气体 阀座上流向
DN15	1/2’	15	4.2			50
DN20	3/4’	20	8.0			50
DN25	1’	25	19.0			63
DN32	1-1/4’	32	27.5			63
DN40	1-1/2’	40	42.0			63	液体、气体 防水锤 阀座下流向
DN50	2’	50	55.0			80
DN65	2-1/2’	65	90			100
DN80	3	80				100
DN100	4	100				125

口径	英寸	卡箍式气动角座阀
		L	L1	D	H	L2
DN10	3/8’
DN15	1/2’	180	120	50.5	137	64
DN20	3/4’	185	140	50.5	145	64
DN25	1’	210	160	50.5	173	80
DN32	1-1/4’	240	176	50.5	210	80
DN40	1-1/2’	250	190	50.5	260	80
DN50	2’	330	210	64	301	100
DN65	2-1/2	380	225	91	360	126
DN80	3	405	255	106	385	126

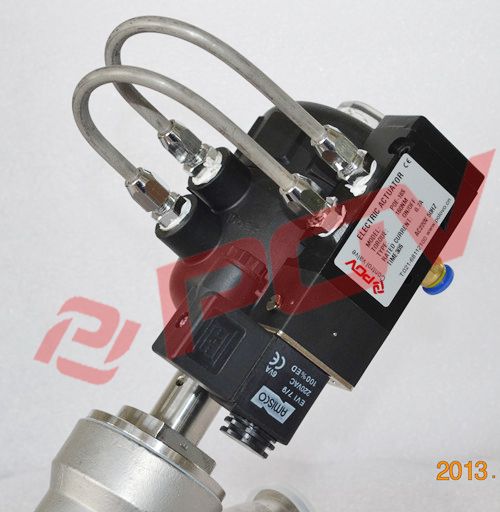

DN25卡箍快装式气动角座阀产品图片：
