气动不锈钢三片式焊接球阀

(一） 气动不锈钢三片式焊接球阀概述：

1) 优特点：气动不锈钢三片式焊接球阀体积小、抗震动；
气动不锈钢三片式焊接球阀维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。

2）构成原理： 气动不锈钢三片式焊接球阀由三部分组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。

3）工作原理： 工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。
执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。

（二）气动不锈钢三片式焊接球阀相关参数：

公称通径：DN15－DN100
阀体材质：304、316、316L
阀芯材质：304、316、316L
阀座材质：PTFE、PPL
球阀结构：三片式
连接方式：焊接
压力等级：PN16-63
温度范围：PTFE：-29~+180℃；PPL：-29~+250℃
控制方式：手柄、涡轮、电动、气动等
气动执行器：双作用、单作用（常闭、常开）
气动附件  ：电磁阀、限位开关、电气定位器、手轮离合器、空气过滤减压阀

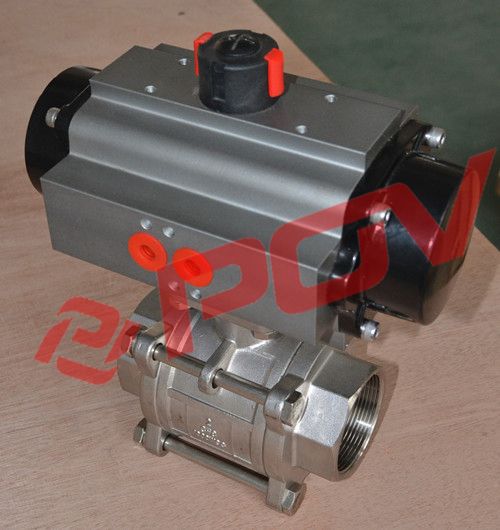

（三）气动不锈钢三片式焊接球阀相关图片：



（三）气动不锈钢三片式焊接球阀关于我们：
