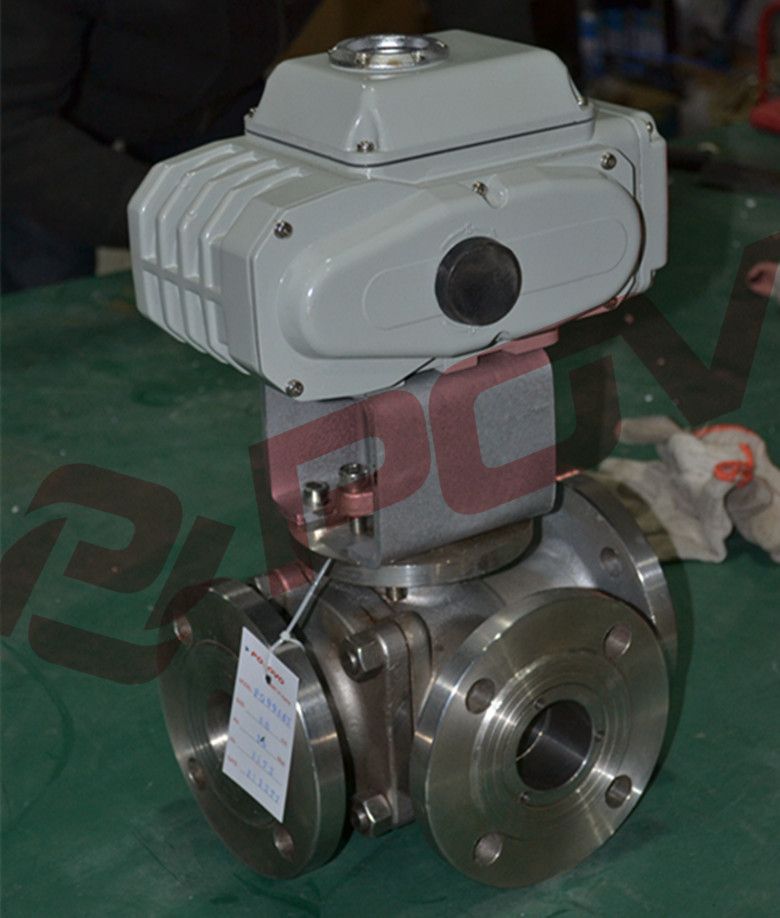

电动三通球阀按结构方式分为L型、T型，其中T型有四4流向，L型有1种流向，能实现：换向、分流、合流、混流作用。配合电动执行器、气动执行器实现自动化控制。三通球阀阀座密封件有PTFE、PPL、合金，适于温度在180－380度范围工作。请货时请注明三通流向。

标准技术参数

阀  体

公称通径：DN15-DN300

阀体材质：WCB、304、316

连接方式：法兰式

压力等级：PN1.6-4.0MPa

结构形式：浮动球芯三通T型、三通L型

阀内组件

阀座密封：PTFE：-30℃～180℃

PPL ：-30℃～250℃

硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨

阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨

阀杆材质：304

适用介质：水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。

性能

防火结构设计

ISO5211标准直接与执行器安装

球芯与阀体之间防静电装置

阀杆防爆出设计

允许压差：小于公称压1.6Mpa

泄漏量：零泄漏

回差：±2.5%

设计制造标准

设计制造：GB/T12238-2008

连接标准：JB/T 79.1-1994

结构长度：GB/T12221-2005

压力试验：GB/T13927-2008

电动执行器

开关型：反馈信号：无源触点信号\4-20mA\电阻信号

调节型：输入信号4-20mA\0-10V\1-5V；反馈信号：4-20mA\0-10V\1-5V

电压：   AC220V\380V\110V\24V、DC12V\24V等；特殊电压可定制

防爆等级：可选防爆型EXdIIBT4

产品尺寸图：

电动球阀接线图

配套精小型电动执行器

开关型带有源灯指示信号接线图

开关型带无触点信号反馈接线图

开关型带电阻电位计反馈接线图

AC380V三相电源接线图带无源信号反馈

DC24V\DC12V直接开关型接线图

智能调节型电动执行器接线图 AC220V AC380V DC24V接线图一样
