QH-1/-2/-3型不锈钢扁环金属304梅花扁环填料

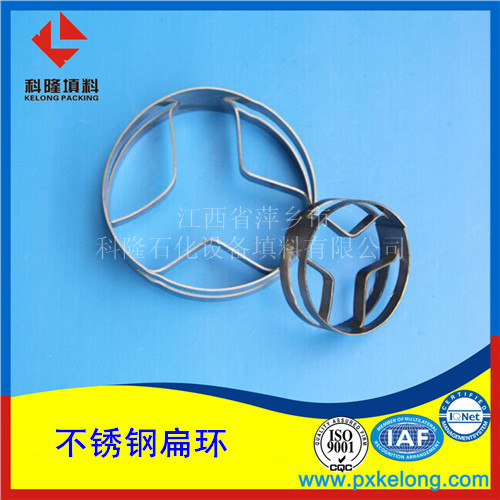

    萍乡科隆石化设备填料有限公司生产的QH-1/-2/-3型不锈钢扁环金属304梅花扁环填料由开有矩形窗口的扁环和与矩形窗口的两条短边相连的内弯弧形筋片组成，其特征在于扁环为梅花状，其中有一对相邻的并且断开的花瓣，其端部的折边间留有小间隙；每片梅花瓣环壁的纵向中部开有一个矩形窗口；在与矩形窗口的两条短边相连的各内弯弧形筋片中央开有一个矩形小窗口，每个矩形小窗口的一端规则地连有一块指向扁环中部并均匀分割填料内部通道的舌片。

     不锈钢扁环目前有三种型号，即内弯弧形筋片扁环填料（HQ-1）、梅花扁环HQ-2，超级扁环HQ-3，材质有304、321、316、316L等。金属扁环特点是对称均匀的内弯弧形筋片能促进液滴群的分散-聚会-再分散的循环过程，有效降低填料层内返混，从而提高液液两相间传质性能。这三种填料用于低界面张力体系的液液萃取时，性能明显优于鲍尔环、矩鞍环等新型填料，一般可提高传质效率20%以上。金属扁环也适用于汽液传质过程。

QH-1/-2/-3型不锈钢扁环金属304梅花扁环填料主要技术特点：
（1）采用0.2-0.3的极低的高径比, 使填料在乱堆时也能体现一定程度的有序排列的特点, 从而降低了填料的阻力降, 有效地抑制两相的非理想流动，进一步提高处理能力和传质效率。

（2）采用内弯弧形筋片结构, 使填料内部的流道更为合理, 促进了液滴群的分散-聚合-再分散循环, 大大提高了填料的传质效率。

（3）取消CMR和IMTP的翻边结构：防止粘稠物系在其表面聚合结焦，强化了抗堵塞性能，在液液传质过程中的防止液滴聚合使之传质比表面积减小，从而降低或避免效率的下降。
（4）可以根据体系和生产要求, 采用碳钢、不锈钢、铝材等多种材质加工，有Ф25mm, Ф38mm, Ф50mm, Ф75mm等多种规

（5）开设多个矩形窗口：增大两相流通截面积，改善流动性能，降低了液体的持液量，减少了液体聚焦和堵塞填料的机率，增强了抗堵性能；



QH-1/-2/-3型不锈钢扁环金属304梅花扁环填料特性参数
