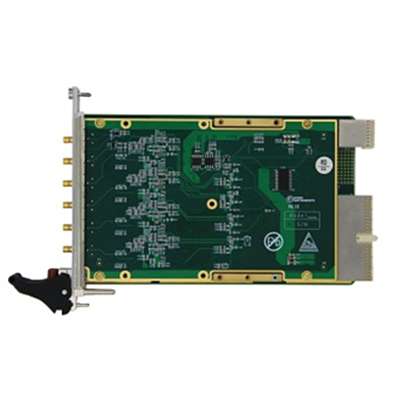

PXI-6755

■ 采集方式…………同步方式

■ 采集通道…………4通道

■ 采集精度…………16位

■ 采集速度…………80MS/s

■ 采集缓存…………2GB DDR

■ 触发方式…………预触发、后触发、延时触发、中间触发、窗触发

■ 采集量程…………±5V、±10V

○ 对外连接器………SMB连接器

○ 板间级联…………支持

○ 多卡同步…………支持

○ 产品结构…………3U标准尺寸、子母板结构、抗干扰

○ 校准方式…………自动校准


AD
PXI-6782 3U  2通道AI 12位 1GS/s/CH    4GDDR缓存 高速度同步采集卡
PXI-6749 3U  4通道AI 14位 250MS/s/CH  4GDDR缓存 高速度同步采集卡
PXI-6748 3U  4通道AI 14位 210MS/s/CH  4GDDR缓存 高速度同步采集卡
PXI-6747 3U  4通道AI 14位 170MS/s/CH  4GDDR缓存 高速度同步采集卡
PXI-6755 3U  4通道AI 16位 80MS/s/CH  4GDDR缓存 高速度同步采集卡
PXI-6754 3U  4通道AI 16位 65MS/s/CH  4GDDR缓存 高速度同步采集卡
PXI-6753 3U  4通道AI 14位 40MS/s/CH  4GDDR缓存 高速度同步采集卡
PXI-6752 3U  4通道AI 14位 40MS/s/CH  4GDDR缓存 高速度同步采集卡
PXI-6742 3U  8通道AI 14位 20MS/s/CH  2GDDR缓存 高速度同步采集卡
PXI-6764 3U  同步/差分 8通道AI 16位 2MS/s  64K FIFO缓存 16CH可编程IO 高速度同步采集卡
PXI-6793 3U  IEPE采集卡  同步/差分 8通道 24位 204.8kS/s  64K FIFO缓存 每通道独立程控IEPE供               电24V 4mA  *少1KS/s
PXI-6771 3U  同步/差分 8通道AI 18位 800KS/s  64K FIFO缓存
PXI-6772 3U  同步/差分 16通道AI 18位 1MS/s  4G DDR缓存
PXI-6183 3U  同步/PT100 16通道 18位 5S/s-2KS/s 32K FIFO
PXI-6766 3U  同步 8通道 16位 200KS/s 32K FIFO  (量程±100V、±50V ) 16路可编程IO
PXI-6765 3U  同步 16通道 16位 200KS/s 32K FIFO
PXI-6762 3U  同步 4通道 16位 750KS/s 16K FIFO DA：2CH、16位、1MS/s、512K RAM 16路可编程IO；              2路32位计数器
PXI-6760 3U  同步 4通道 16位 250KS/s 16K FIFO DA：2CH、16位、1MS/s、512K RAM 16路可编程IO；              2路32位计数器
PXI-6266 3U  轮询 48单端/24差分 16位 600KS/s 64K FIFO DA：2CH、16 bits、1MS/s、256K RAM
             8路可编程IO，1路32位计数器
PXI-6266 3U  轮询 48单端/24差分 16位 250KS/s 64K FIFO DA：2CH、16 bits、1MS/s、256K RAM
             8路可编程IO，1路32位计数器
PXI-6265B    光隔/轮询 48单端/24差分 16位 250KS/s 64K FIFO 8路可编程IO
PXI-7265
PXI-6263     轮询 16单端/8差分 16位 750KS/s 64K FIFO  32路可编程IO、2路计数器
PXI-6262     轮询 16单端/8差分 16位 600KS/s 64K FIFO  32路可编程IO、2路计数器
PXI-6261     轮询 16单端/8差分 16位 250KS/s 64K FIFO  32路可编程IO、2路计数器
PXI-6260     光隔/轮询 16单端/8差分 16位 250KS/s 64K FIFO  16路可编程IO
PXI-8417     光隔/轮询 14CH  16位 250KS/s 32K FIFO 16通道DI，24通道集电极开路输出DO，5-30V
PXI-6417     板载GPS模块，2路RS422输出，默认配置为GPS秒脉冲输出

DA卡
PXI-6867    同步 16通道 16位 10uS 16路可编程IO
PXI-6860    32通道 16位  10uS 16路可编程IO
PXI-6967    同步 4通道 16位 100KS/s 16K*4 FIFO 16路可编程IO
PXI-7961/62 同步 6通道 16位 1M S/s 256K*6 RAM 量程±20,40V
PXI-7863/7864  隔离DA 16通道 16位 10uS 量程±20,40V
PXI-6961    同步 4通道 14位 10MS/s  128K*2RAM  1-2CH为一组，3-4CH为一组同频率同时输出
PXI-6968    同步 2通道 14位  100MS/s 256K/CH
PXI-6310    8通道任意电阻输出 电阻阵列卡 每通道*大电流0.3A 每通道*大功率0.25W 电阻精度1%
            电阻温漂 100PPM 电阻步进 1欧   输出电阻范围 1-16.665K欧

DIO卡
PXI-6435    TTL 64CH可编程IO，TTL,方向可控8路一组
PXI-6435D   TTL 8路32位测频，频率0.05HZ～20MHZ，可定制64路测频
PXI-6421    隔离 16路隔离DI（5-24V 10KHz），16路继电器（DC24V 1A；AC120V 1A）
PXI-6412    隔离  32路光隔离DI输入，可测试三态；8路PWM测试，0~100K；8路PWM输入
PXI-6413    隔离 30路隔离DI，30路隔离DO OC输出（5-30V） 上电电平控制
PXI-6416    隔离 64路光隔离DO输出，0-40V，50mA/CH
PXI-6415    隔离 64路光隔离DI输入，0-40V
PXI-6422    继电器 32路继电器 常开/常闭点 触点容量:DC30V 2A；AC250V 3A 1A
PXI-6433    高速 2路高速40M 数字量输入/输出,每8路方向可编程控制，32KFIFO存储空间

万用表卡    SMX2040  4位半万用表卡  测量类型：交流电压、直流电压、电流、电阻、电容、
            二极管、频率
运动控制卡  PXI-6374  四轴 1-4MPPS 支持直线、曲线、插补运动；运动状态寄存器；光隔离DO/DI各32路

通讯卡
PXI-6510   LVDS 20路LVDS输入，20路LVDS输出，信号方向可程控
PXI-6512   LVDS 2路LVDS输入/2路LVDS输出，每路均为10:1并-串或串-并转换，信号方向可程控
PXI-6530   同步/异步422 2路同步422卡 6路异步422 2路485
PXI-6531   同步422，485 4路同步422卡每路3收3发； 2路485
PXI-6532   异步422 12路异步422卡12收12发；2路485
PXI-6535   4路同步422卡每路3收3发； 2路485,可输出GPS秒脉冲
PXI-6533   4路隔离422输入  4路隔离422输出
PXI-6534   4路隔离422输入  4路隔离422输出 可输出GPS秒脉冲
PXI-6550   2路隔离CAN（PXI-6551的简配版本）
PXI-6551   2路CAN、4路串口（232/422/485可调）,24路可编程IO方向可控8路一组
PXI-6552   2路光纤输入，2路光纤输出，X4PXIe/PXI接口，板载4GB DDR3
PXI-6553   2路隔离232，2路隔离422/485可调，2路隔离CAN，2路隔离IIC。带轮询16路 16位 250KS/s,32KFIFO.
PXI-6554   2路隔离232，2路隔离422/485可调（PXI-6553的简配版本）
PXI-6556   1路1553B
PXI-6557   2路1553B
