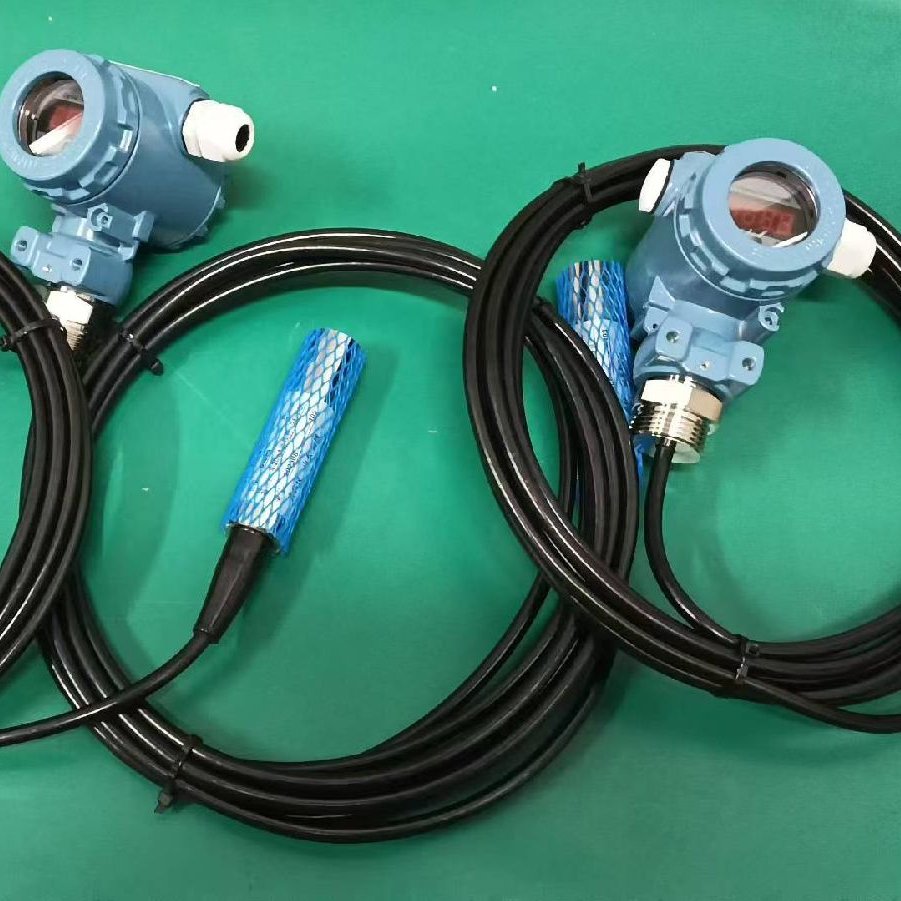

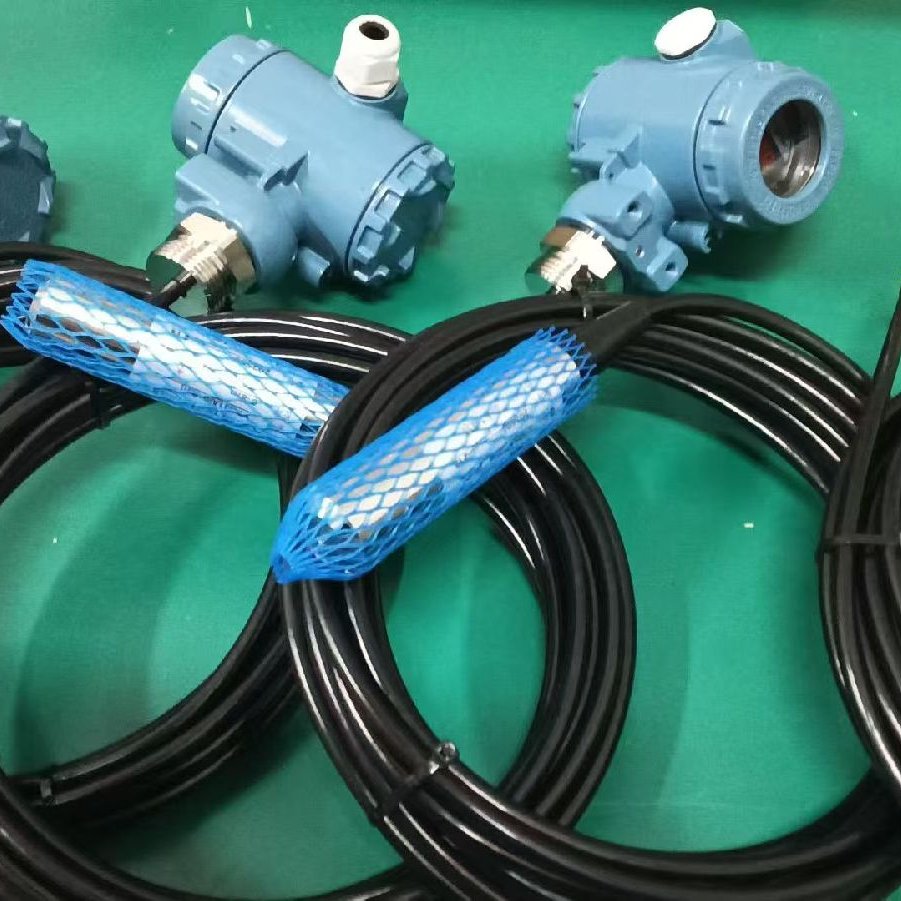

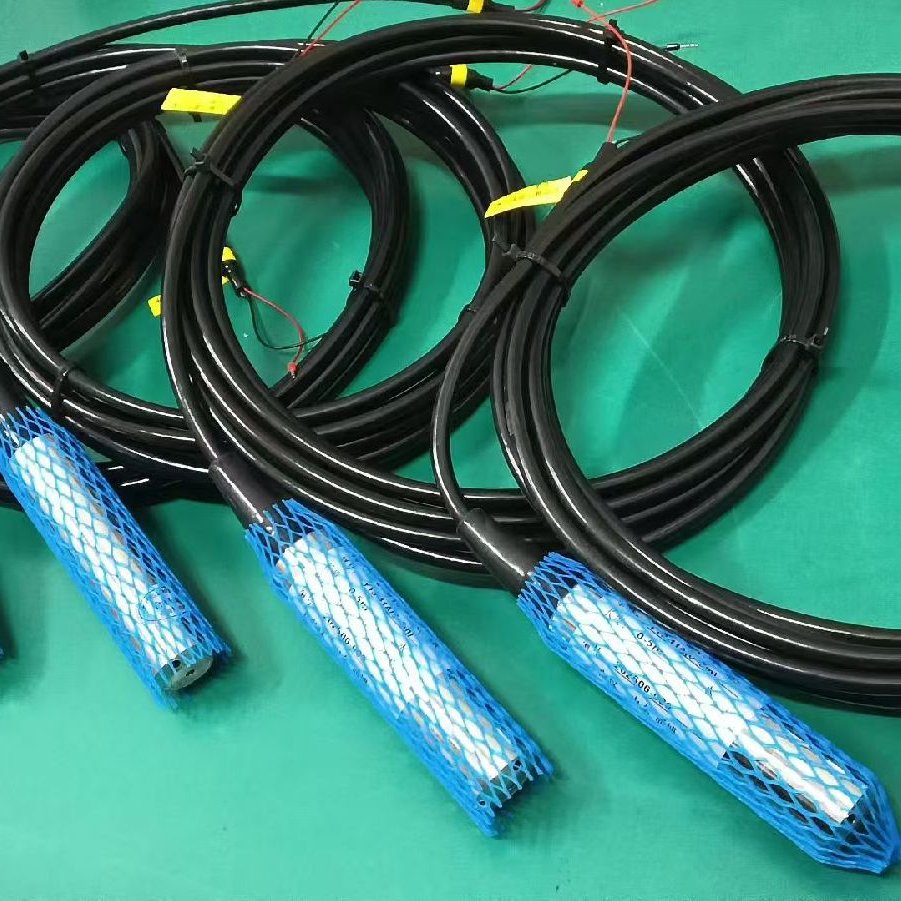

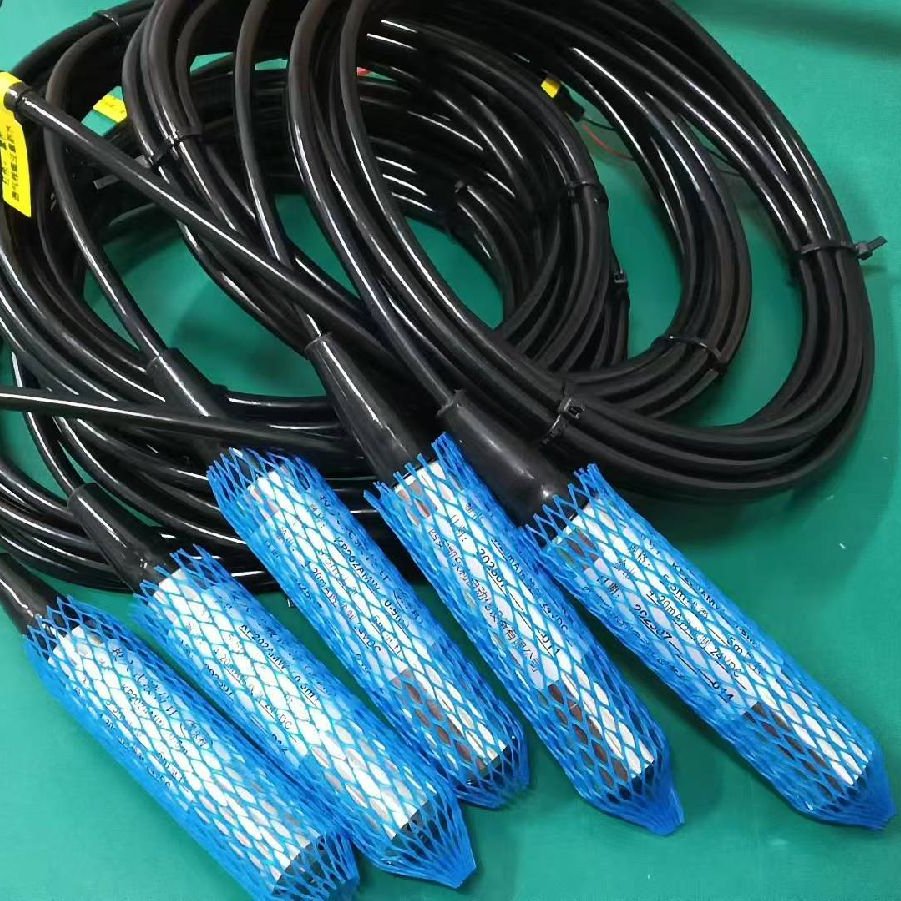

投入式不锈钢液位计
投入式不锈钢液位变送器选用高稳定、高可靠性进口传感器芯片及高精度的智能化变送器处理电路，采用精密数字化电路技术及非线性修正技术，是一款高精度液位测量产品。防水导气电缆与外壳密封连接，通气管在电缆内，可长期投入液体中使用。一体化的结构和标准化的输出信号，为现场使用和自动化控制提供了方便。该产品体积小巧、重量轻、易安装，使用方便。
　　测量原理 　　
　　当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：P=p.g.H+Po
公式中：
　　P：变送器迎液面所受压力
　　p：被测液体密度
　　g：当地重力加速度
　　H：变送器投入液体的深度
　　Po：液面上大气压
　　同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po，使传感器测得压力为：p.g.H，显然，通过测取压力P，可以得到液位深度。

■　应用范围
　　投入式不锈钢液位变送器适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。

　　主要特点
　　1.稳定性好，满度、零位长期稳定性强。在补偿温度内，温度漂移低。
　　2.具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时变送器会自动限流。
　　3.多重防护，防渗漏性能好，抗干扰能力强
　　4.固态结构，无可动部件，高可靠性，使用寿命长。
　　5.安装方便、结构简单、经济耐用。
工作原理：

基于陶瓷电容技术，当液位增加时，加在陶瓷电容上的压力增大，使得电容值增大，电容值正比于液位高低。

特点：

投入式安装，过载能力强，稳定性好，每年优于0.1%的满量程，抗干扰能力强，高精度及重复性，可达0.2、0.5级，可在现场调节零点、满量程。陶瓷测量界面抗腐蚀性好。

技术参数：

量程：详见下表

重复性：±0.1%FS

精度等级：0.1%、0.2%

线性度：±0.2%或±0.5%

迟滞：≤±0.01%满量程

稳定性：优于每年0.01%

电源范围：24VDC±20%

温度影响：±0.02%FS/K

负载电阻：≤1KΩ

介质温度：-40℃-85℃

环境温度：-30℃-85℃

相对湿度：0-80%

电流消耗：8mA

外壳材料：铸铝

防护等级：IP65
