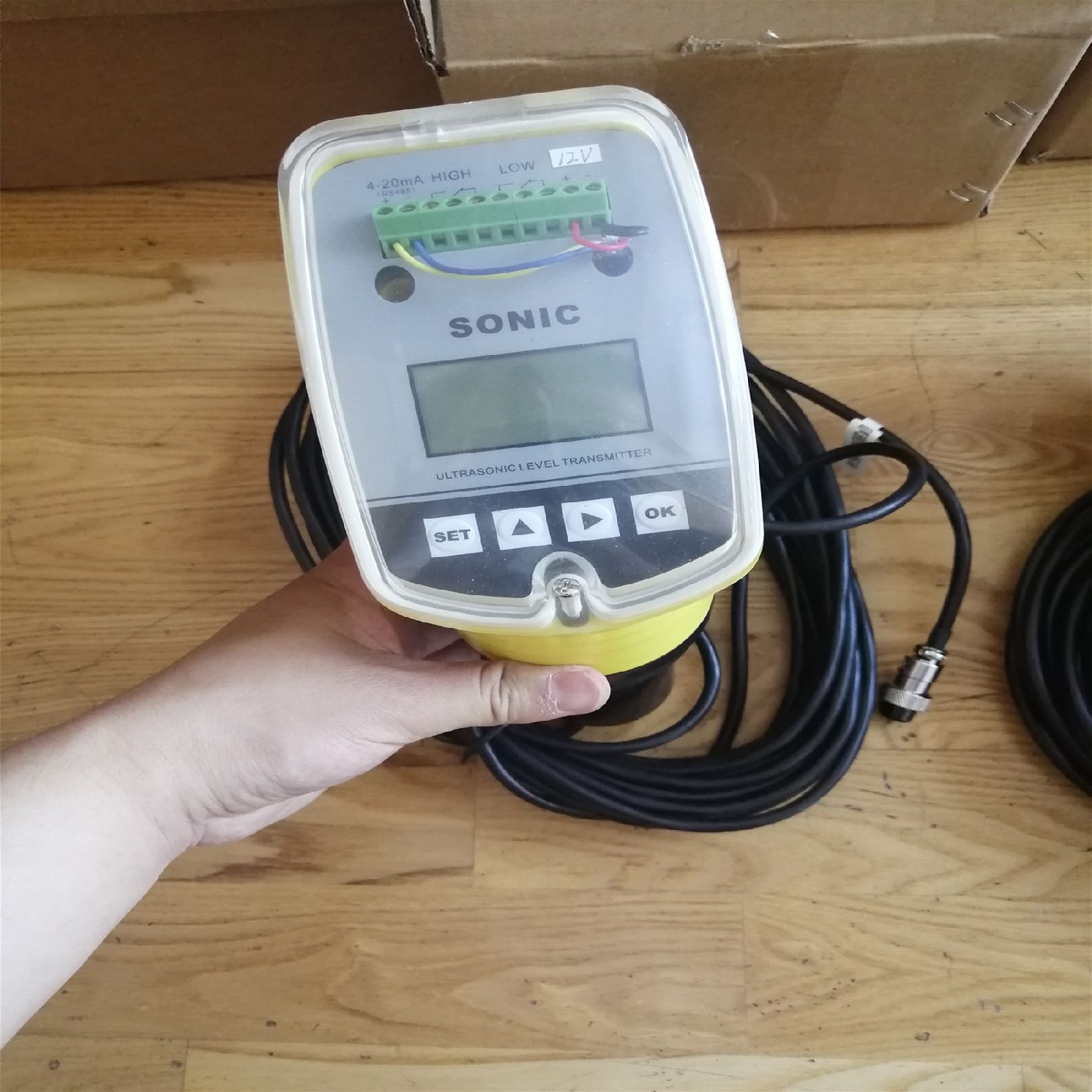

一、非接触超声波液位传感器


二、非接触超声波液位传感器技术参数

结   构 一体型 型   号 JZ-YW

分辨率 3mm或0.1%(取大者) 量   程 5米、10米、15米、20米、30米、

40米、50米、60米、为70米。

模拟输出 4～20mA/250Ω负载 测量精度 0.3%～0.5%(标准条件下)

供   电 二线制标配是24VDC 30mA

四线制标配是24VDC 100mA 显    示 液晶显示液位或空间距离

继电器输出 (这是选配件)多为2组 环境温度 显示仪表：-20～+60℃

探    头：-20～+80℃

防护等级 显示仪表IP65，探头IP67 通    信 可选485，232通信(MODBUS协议)

安装探头 根据量程和探头的选型 探头电缆 无

三、非接触超声波液位传感器

1> 采用物理全封闭探头：一体铸造无缝隙探头，使用寿命提高1-2年

2> 探头设计，能够耐受16公斤压力环境

3> 回波跟踪算法：能在嘈杂的电、声噪声中有效捕捉真实回波

4> 多种补偿模式：内置温度补偿，带温度提示，声速校正模式

5> 点阵式液晶，中英文菜单：使调试和应用变得更为容易，可以显示多种图形

6> 灵活的测量模式：物位和距离两种测量模式，可以灵活设置参考位置

7> 可编程继电器输出：继电器可编程，每个继电器可以设置成高位、低位报警货关闭

四、应用范围

超声波液位计，超声波水位计，超声波物位计可非接触式测量液体的高度，为工业的自动化运行，提供实时的液位数据。

本仪表包含多项技术，具有安全、清洁 安装维护方便等特点，适用于有酸、碱、盐、防腐等环境，应用于石油化工、市政工程、水利水文、环保、食品等行业，测量水或者其他液体的高度。

五、水文仪器 超声波液位计 物位计 流量计 水位计 九州晟欣品牌安装指南

1> 选择量程

如果测量液体，可以按照标准量程选型。如果是测量固体(请事先咨询厂家技术人员)，少需要将量程加大，如果是松软的物体(比如面粉棉花海绵)，将不能使用。如果测量液体有覆盖面打的气泡，也要加大量程，气泡厚度超过5cm，将不使用。

2> 选择探头材料，主要看环境是否有腐蚀性

一般的弱酸弱碱环境可以用普通探头，腐蚀性强的，要用防腐探头。强酸碱的场合，我们还要考虑是否会形成雾气，会造成雾气的场合，还要要求加大量程使用。

请注意，尽量使探头的轴线垂直于介质表面，并且避免在波束角内有任何装置，比如：管道和支架等。

六、选型需要知道的参数

1> 被测量的介质类型(液体还是固体，具体名称：清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫等)如果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物；如果是固体：是否有粉尘。

2> 介质的低～温度，低～压力。

3> 介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。

4> 是否需要防爆防腐.

5> 测量范围是几米，要求盲区是。

6> 工作环境：例如敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否同大气压等

7> 工作电压：24VDC还是220VAC

8> 输出信号：4～20mA电流 485通信输出 继电器输出

9> 设备形式：分体式还是一体式

七、为顺应现代自动化控制的要求，本公司特研制开发了物位计监控软件（属客户选配功能，费用另计）

产品特点：

1.只要有电脑就可以把现场物位计的数据显示出来，不需要PLC。

2.可以设定上限和下限报警值，在电脑上报警。

3.可以储存测量到的数据，以后来查询。

4.选配功能：现场测量数据通过短信通知相关人员。

5.选配功能：通过任何可以上网的电脑，上网查看现场数据。

6.选配功能：在手机上可以查看现场测量数据。
