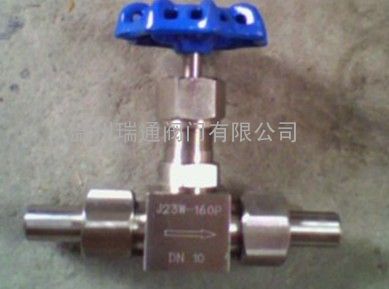

J23W-160P 外螺纹截止阀-大连式

外螺纹针型阀适用介质：水、油品、蒸汽、石油气等

公称通径：6~40mm

工作压力：1.6～32.0MPa

适用温度：-20℃～570℃

材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等

外螺纹截止阀主要零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	焊接接管 Weld tube	20# A105 SS304 SS304L SS316 SS316L
2	平垫圈Plain washer	PTFE RTFE
3	连接螺母 Connector Nut	20# A105 SS304 SS304L SS316 SS316L
4	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
5	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
6	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
7	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
8	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
9	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
10	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
11	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
12	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
13	带帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

ITEM NO.	公称通径 DN Nominal bore	M	ø	L1	L	H	D0
J23W/H-1	DN6	*M201.5**	ø14	66	140	96	63
J23W/H-2	DN10	*M241.5**	ø18	78	160	115	78
J23W/H-3	DN15	*M302**	ø22	94	180	122	100
J23W/H-4	DN20	*M362**	ø28	108	220	156	110
J23W/H-5	DN25	*M392**	ø33	110	230	170	140

外螺纹针型阀订货流程：
1、客户采购清单传真至或来电咨询
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

外螺纹针型阀订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、瑞通阀门可根据客户特定要求配置各类驱动装置。
3、 外螺纹截止阀如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生

品牌：	瑞通
型号：	J23W-160P
加工定制：	是
连接形式：	外螺纹
材质：	不锈钢
公称通径：	5 mm
流动方向：	双向
驱动方式：	手动
