产品规格参数

• *大测量误差

  Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)


• 测量范围

  0.5 m3/h to 263000 m3/h (2.5gal/min to 1665 Mgal/d)

• 介质温度范围

  Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
  Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
  Liner material PTFE: –20 to +90 °C (–4 to +194°F)

• *大过程压力

  PN 40, Class 300, 20K



  应用领域

  Promag W传感器通过多项国际认证（例如饮用水认证），应用十分广泛。提供一体型和分体型仪表，供用户灵活按需选择。Promag W 10的软硬件设计均直观明了，在保证Endress+Hauser高品质的前提下， 大大简化了仪表从设计到服务全生命周期内的每一步操作。Heartbeat Technology心跳技术保证了测量的可靠性和校验的合规性。

• 双向流量测量，完全不受压力、密度、温度和粘度的影响。

• 原水取水等基本测量任务的理想选择。



  仪表特点

• 通过国际饮用水认证

• IP68, Type 6P防护等级

• 支持HART或Modbus RS485系统集成

• 安装app，选配显示单元，操作灵活



  优势

• 测量可靠：零前直管段安装长度也不会影响高精度测量值，无压损

• 灵活工程设计：传感器采用固定法兰或松套法兰连接

• 应用广泛：传感器通过EN ISO 12944防腐认证，支持埋地安装使用或长期水下测量

• 更高工厂可用性：传感器符合行业特定要求

• 操控性：使用移动终端设备，安装SmartBlue app，直接触摸屏操作

• 调试简单高效：引导式仪表组态预设置和现场设置

• 带自校验功能：采用Heartbeat Technology心跳技术

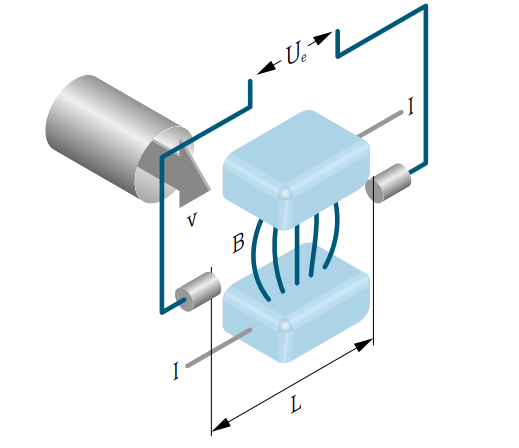

  测量原理
  根据法拉第电磁感应定律，导体在磁场中运动会产生电压，即感应电动势。

  Ue 感应电压
  B 磁感应强度（磁场强度）
  L 电极间距
  I 电流
  v 流速
  在电磁测量原理中，流动的介质相当于运动的导体。感应电压（Ue）与流速（v）成正比，并通过两个测量电极传输至信号放大器。基于管道截面积（A）计算体积流量（Q）。极性交替变换的开关直流电产生直流（DC）磁场。
  计算公式
  • 感应电压：Ue = B · L · v
  • 体积流量：Q = A · v

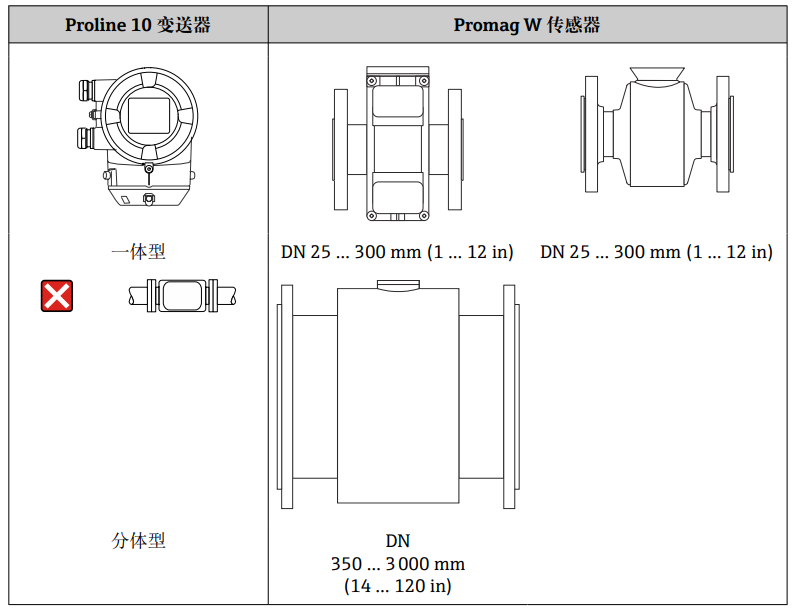

  产品设计
  仪表由一台变送器和一个传感器组成。
  提供两种结构类型的仪表：
  • 一体型：变送器和传感器组成一个整体机械单元。
  • 分体型：变送器和传感器分开安装。

  测量系统

  测量变量
  直接测量变量
  • 体积流量（与感应电压成正比）
  • 电导率（订购选项“传感器选项”，选型代号 CX）
  测量变量计算值：质量流量
  量程比大于 1000 : 1
  测量范围通常，流速范围在 v = 0.01 … 10 m/s (0.03 … 33 ft/s)时，可达到设计的测量精度。电导率：
  • ≥ 5 µS/cm：常规液体
  • ≥ 20 µS/cm：去离子水
  输出选项
  选型代号 B：
  • 4 … 20 mA HART 电流输出
  • 脉冲/频率/开关量输出
  选型代号 M
  • Modbus RS485
  • 4 … 20 mA 电流输出

  介质温度范围
  介质温度范围取决于内衬材质。
  硬橡胶 ：0 … +80 °C (+32 … +176 °F)
  聚氨酯：–20 … +50 °C (–4 … +122 °F)
  PTFE ：
  • 碳钢过程连接：–10 … +90 °C (+14 … +194 °F)
  • 不锈钢过程连接：–20 … +90 °C (–4 … +194 °F)
  电导率*小电导率：
  • 5 µS/cm：常规液体
  • 20 µS/cm：去离子水介质电导率低于 20 µS/cm 时，必须满足下列基本条件：
  • 介质电导率低于 20 µS/cm 时，建议选择订购选项 013 “功能”，选型代号 D “扩展型变送器”和高输出信号阻尼时间。
  • 遵守*大允许电缆长度要求（Lmax）。连接电缆长度取决于介质电导率。
  • 介质电导率不小于 20 µS/cm 时，订购选项 013 “功能”，选型代号 A “标准型变送器”，空管检测（EPD）开启。
  • 订购选项 013 “功能”，选型代号 A “标准型变送器”（分体式），Lmax > 20 m 时无法开启空管检测。请注意，使用分体型仪表时，*小电导率要求与电缆长度相关。
