西门子DN100电磁流量计MAG5000/6000

SITRANS F M 电磁流量计
MAG 5000/6000增强型尼龙外壳提
供 IP 67 的防护等级，可应用于一体
或分体的结构。
19” 盘装型转换器也可选取
MAG 5000/6000 转换器
• 信号分辨率高，可达理想的量程比
• 丰富的自诊断功能，故障指示和记录
• 多语言显示和键盘接口
• 贸易结算认证：PTB，OIML R117，
OIML R49 和 M1-001

SITRANS F M 电磁流量计

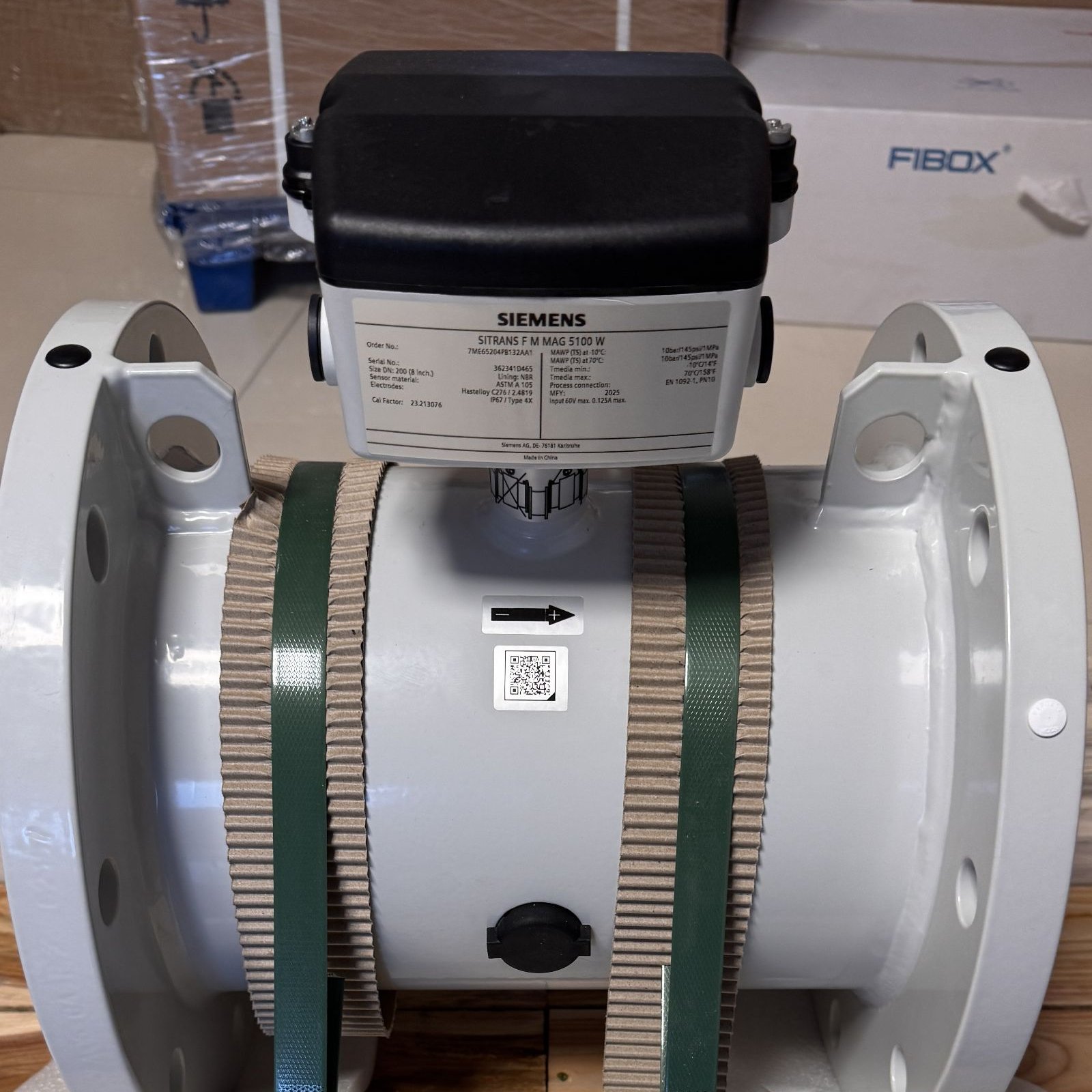

MAG 5100 W 适用于各类水工业的应用：

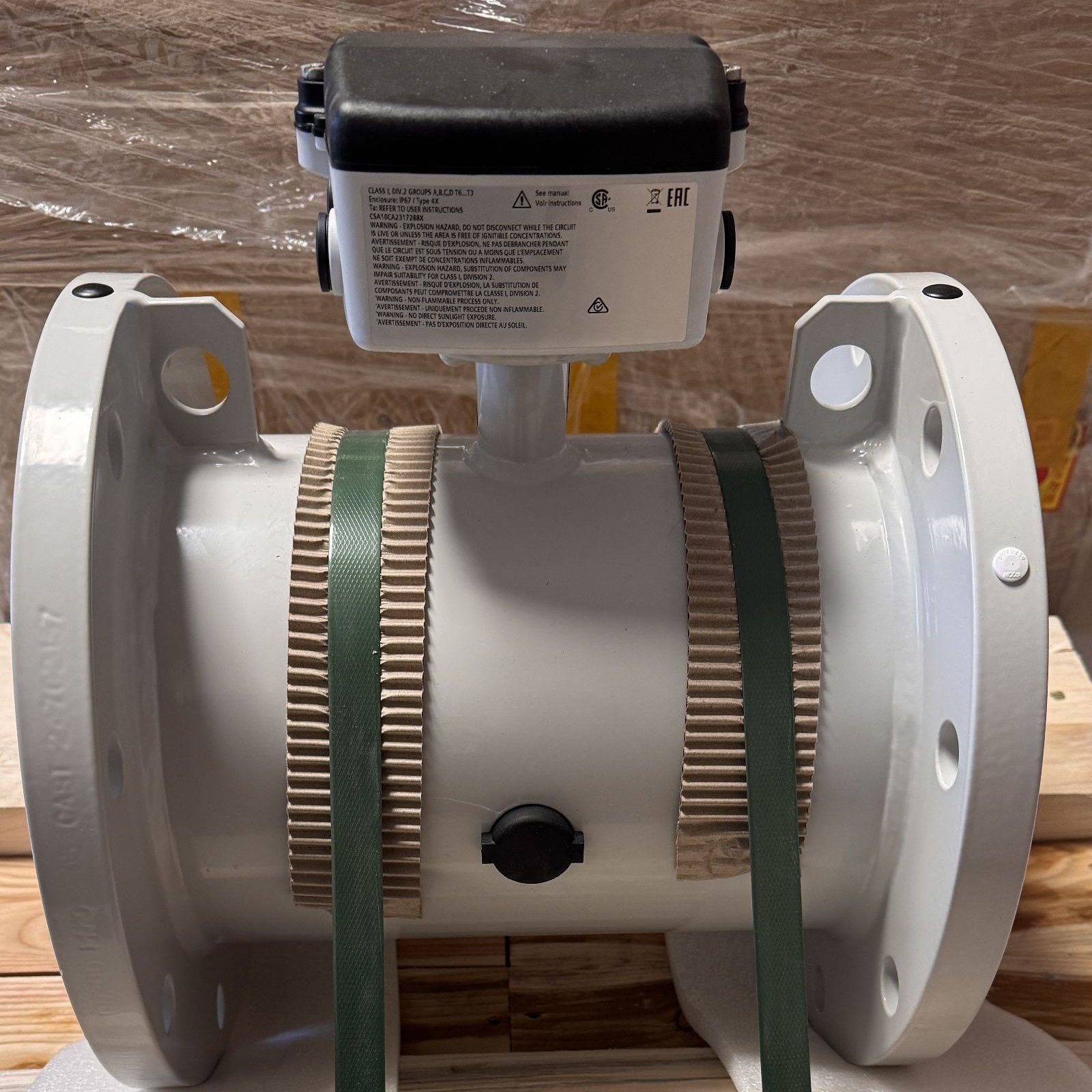

MAG 5100 W 流量传感器
• 硬橡胶或或 EPDM 衬里
• 口径 DN15 至 DN2000
• 内置接地电极为标配
• 小流量测量精度更高，适用于漏水探测
• 饮用水认证和 OIML R49 认证，MI-00和 PTB K 7.2 认证

电磁流量计系统信息

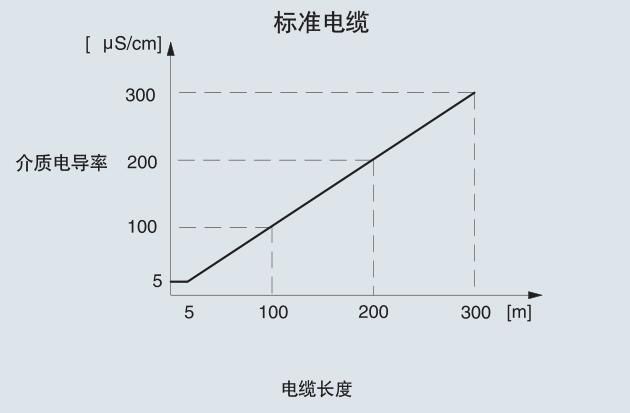

传感器电缆和介质的电导率
一体式安装：
液体电导率 ≥ 5 µs/cm

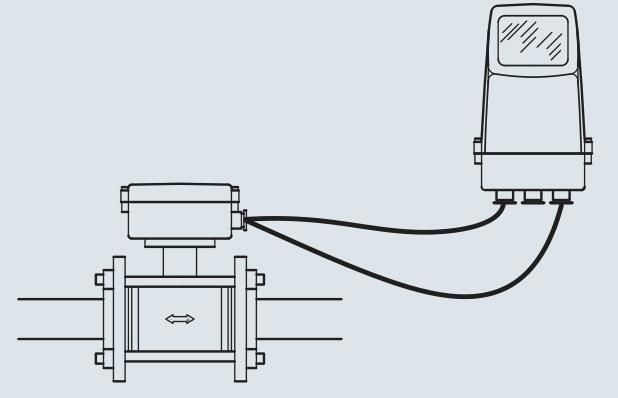

分体安装

































注意
空管检测
要使用本功能，必须完全满足如下条件：
• 介质电导率 ≥ 20 µS/cm
• 分体型电缆长度短于 50 m
• 必须使用专用电缆
应用 MAG 1100 的 DN2 和 DN3 注意
• 空管检测功能不可用
• 介质电导率必须大于 30 µS/cm
应用 MAG 5000/6000 CT 注意
• 空管检测功能不可用

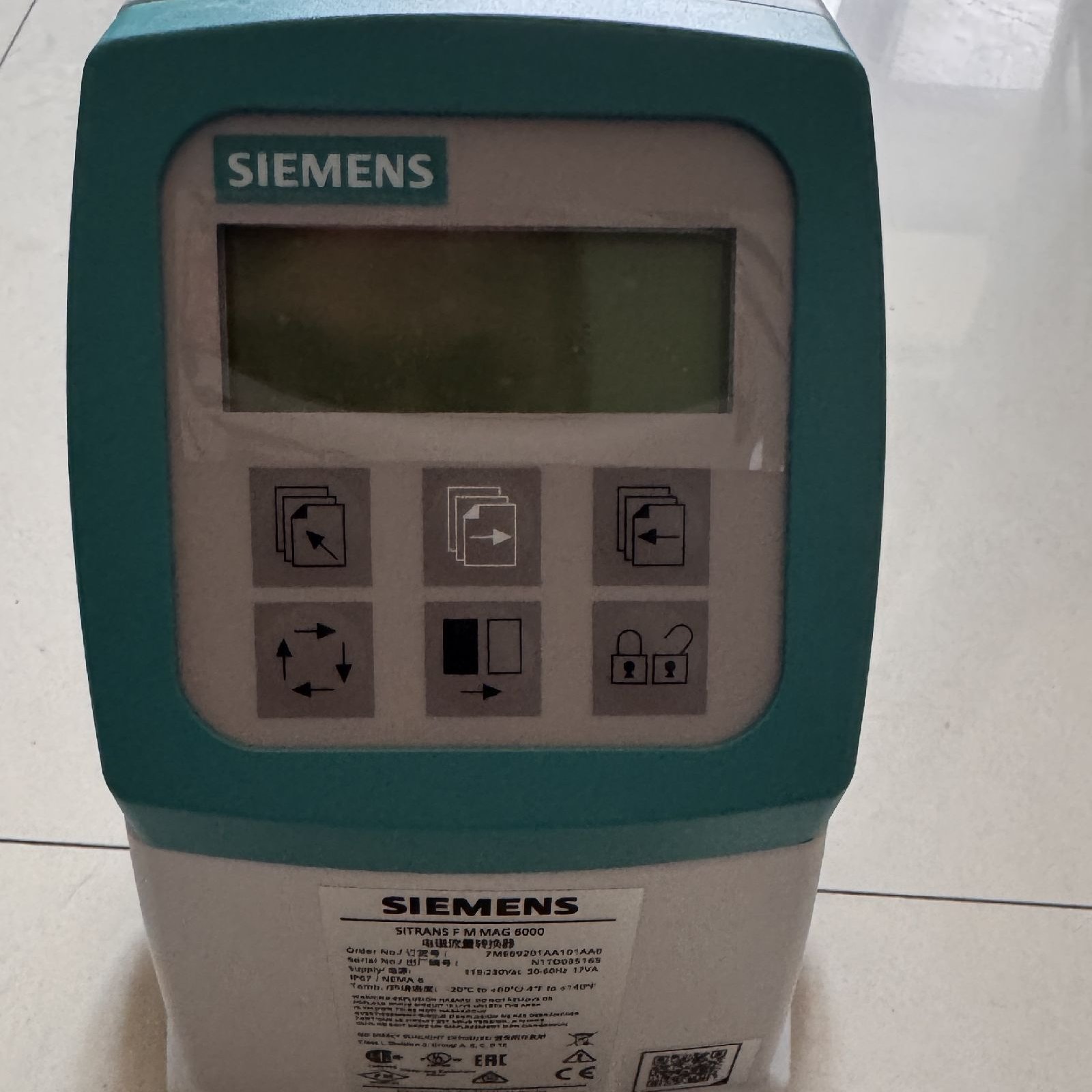

MAG 5000/6000 转换器
设计

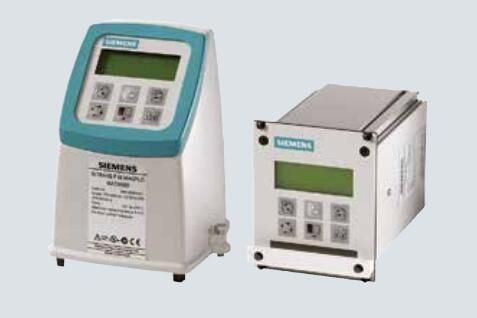

MAG 5000/6000 一体式（左）和 19" 盘装型（右）转换器













MAG 5000 和 6000 是基于微处理器的高性能转换器，易于安
装、调试和维护。转换器可与 MAG 1100，MAG 1100 F，MAG
3100，MAG 3100 P 和 MAG 5100 W SITRANS F M 传感器配套使
用。
转换器类型：
• MAG 5000：*大测量误差 ±0.5%（包括传感器）。
• MAG 6000：*大测量误差 ±0.3%（包括传感器，参见传感器
说明书），具有其它特性如：即插即用式内置总线模块，批处
理功能
转换器设计为 lP67 NEMA 4X/6 防护等级的一体式，或者墙装式，
或基于 19” 插入式结构的 19” 盘装型，用于：
• 19” 盘装型架装系统
• 盘装支架 lP65/NEMA 4
• 盘后安装 lP20/NEMA 2
• 墙装支架 lP66/NEMA 4
19” 型可有以下几种选择：
• 适于 EEx ATEX 认证的流量传感器的转换器（包括安全栅）
功能
MAG 5000/6000 是基于微处理器的转换器，带有内置的字母数字
式多种语言的显示器。转换器计算来自相连的电磁传感器的信
号，并完成为电磁线圈提供恒定电流的供电任务。
有关接线、操作模式和安装的更详细信息可以参见传感器数据列
表。
显示和控髓
可以使用下列设备完成对转换器的操作：
• 控制和显示单元
• HART 通讯装置
• PC 机 / 笔记本电脑和基于 HART 通讯协议的 SlMATIC PDM 软件
• PC 机 / 笔记本电脑和基于 PROFlBUS PA 通讯协议的 SlMATlC
PDM 软件

特性
• 信号分辨率高，可达良好的量程比
• 多种可能性的数字信号处理
• 自动从 SENSORPROM 中读取数据，易于调试
• 具有密码保护的用户组态操作菜单
• 3 行，20 个字符，11 种语言显示
• 各种流速单位
• 累计流量，正向、反向流量和净流量以及其它更多信息
• 用于过程控制的多功能输出，具有模拟、脉冲 / 频率和继电器
输出（状态、流向和极限值）的*小组态
• 丰富的自诊断功能，出错指示和故障记录（参见 SITRANS FM
诊断功能）
• 批量控制
• 贸易结算认证；PTB、OlML R117、OlML R 49 和 Ml-001
• MAG 6000 具有附加的总线模块：HART、MODBUS RTU/ RS485、
FF、DeviceNet、PROFlBUS PA 和 DP
应用
SITRANS FM 流量计适合于测量几乎所有的导电液体、淤泥和泥浆
的测量。主要应用于以下领域：
• 水工业和污水处理
• 化工和制药工业
• 食品和饮料工业
• 发电厂和民用电

技术说明
工作方式和设计
测量原：脉冲直流磁场的电磁感应原理
空管：空管检测(分体式安装需专用电缆)
励磁频率：取决于传感器
电极输入阻：>1 X1014 Ω
输入
数字输入：11 ~ 30 V DC，Ri =4.4 KΩ
• 启动时间：50ms
• 电流：I11V DC = 2.5 mA，I30V DC = 7 mA
输出
电流输出
• 信号范围：0 ~ 20 mA 或 4 ~ 20 mA
• 负载：< 800 Ω
• 时间常数：0.1 ~ 30 s，可调


数字输出
• 频率：0 ~ 10 kHz，占空比50%（单向或双向）
• 时间常数:0.1 ~ 30 s，可调
• 脉冲（有源）DC 24 V，30 mA，1 KΩ ≤ R≤ 10 KΩ，短路保护（流量计供电）


继电器输出
• 时间常数：开关继电器，与电流输出时间常数相同
• 负载：42 V AC/2 A，24 V DC/1 A

小流量信号切除：*大流量的 0 ~ 99%
电隔离：所有输入和输出信号电隔离
*大误差（包括传感器和零点误差）
• MAG 5000：0.5%
• MAG 6000：0.3%
