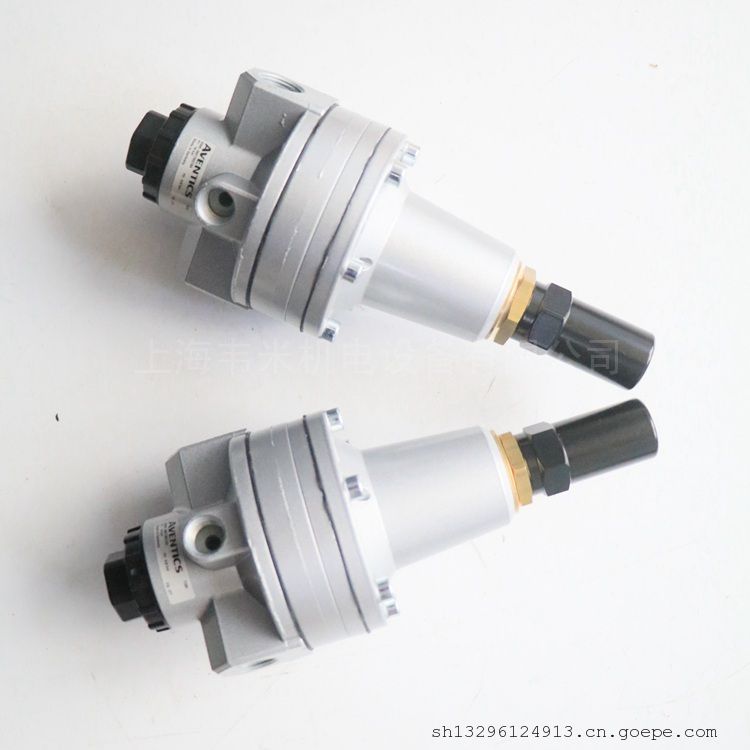

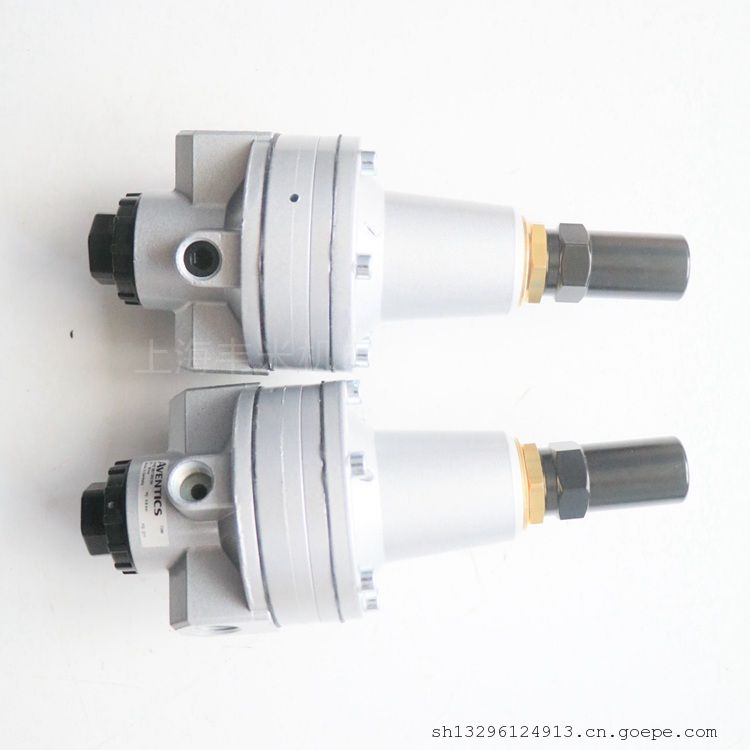

AVENTICS气源维护单元0821302184，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。

阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。

真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。

传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。

连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007184
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
额定流量Qn  5100 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
调节范围 小/大  See table
压力输送  单的
过滤器的集水杯容积  49 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离

安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007211
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压关闭
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
额定流量Qn  5100 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  49 cm3
滤清器滤芯  可替换
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，可在 "".
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -

安沃驰AVENTICS二位五通换向阀, 系列 ST-0820403001
锁定式 不可锁定
操作元件 单线圈
换向原理 5/2
结构特点 滑阀
 冲杆
外壳 不锈钢
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点  滑阀
操作  机械式
封闭方式，封闭类型  不可锁定
换向原理  5/2
密封原理  金属密封
额定流量Qn  280 l/min
工作压力范围  -0,95 ... 10 bar
低 / 高环境温度  -15 ... 80 °C
介质温度范围  -15 ... 80 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  5 ... 25 mg/m3
安装螺钉  M4 带有内六角
拧紧螺栓的小扭力  2,5 Nm

安沃驰AVENTICS过滤器-调压阀, 系列 NL2-FRE-0821300300
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 1650 l/min
压缩空气连接 G 1/4
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
工作压力范围  2 ... 16 bar
低 / 高环境温度  -10 ... 60 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气 中性气体
额定流量Qn  1650 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  25 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024026
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀，正重叠
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 1
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1060 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M5 带有内六角
拧紧螺栓的小扭力  2,2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060501
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  800 l/min
标准化电路接口  ISO 15217
防护等级 带接口  IP65
暂载率  100 %
在多线路导线板上的组装  P-导线板
拧紧螺栓的小扭力  2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 HF04-0820062502
操作元件 双线圈
HF04 - 5/2DS - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点  滑阀，正重叠
操作  电子
先导  外部的, 内部
密封原理  软密封
组合原理（闭锁原理）  双重底板原理
工作压力范围  -0,9 ... 10 bar
控制压力 小/大  3 ... 8 bar
低 / 高环境温度  -5 ... 50 °C
介质温度范围  0 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  400 l/min
防护等级 带接口  IP65
保护电路  Z-二极管
反向极性保护  反极性保护
发光二极管状态显示  黄色
暂载率  100 %
固定螺栓  十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力  0,25 Nm
重量  0,048 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。

安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776070220
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1200 l/min
额定流量 1-2  1200 l/min
额定流量 2-3  1200 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
反向极性保护  反极性保护
暂载率  100 %
在多线路导线板上的组装  P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 579-5796500220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 人口  8x1
压缩空气 接口 出口  6x1
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  2 ... 8 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  520 l/min
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  18 ms
关闭时间型号  16 ms
重量  0,093 kg
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸1-5811290650
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 双线圈
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1400 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 1
控制压力 小/大  1,5 ... 10 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1400 l/min
流动电导系数C  5,2 l/(s*bar)
防护等级 带接口  IP65
兼容性目录  14
暂载率  100 %
接通时间型号  13 ms
关闭时间型号  13 ms
安装螺钉  带内六方
拧紧螺栓的小扭力  2 Nm
重量  0,5 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 740-CP-5727940220
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
耐腐蚀 防腐蚀
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 950 l/min
压缩空气 接口 人口  10x1
压缩空气 接口 出口  10x1
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点  膜片式中心阀
操作  电子
先导  内部
密封原理  软密封
组合原理（闭锁原理）  盘式原理 单重底板原理
工作压力范围  2 ... 10 bar
低 / 高环境温度  -25 ... 50 °C
介质温度范围  -25 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  950 l/min
标准化电路接口  EN 175301-803:2006
防护等级 带接口  IP65
反向极性保护  反极性保护
兼容性目录  See table
暂载率  100 %
接通时间型号  17 ms
关闭时间型号  24 ms
在多线路导线板上的组装  PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 740-5727400220
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口  8x1
压缩空气 接口 出口  8x1
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点  膜片式中心阀
操作  电子
先导  内部
密封原理  软密封
组合原理（闭锁原理）  单重底板原理 盘式原理
ATEX 类型 G  II 3G3D EEX nA IIB T4 IP65 T125 °C X
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -25 ... 50 °C
介质温度范围  -25 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
标准化电路接口  EN 175301-803:2006
防护等级 带接口  IP65
反向极性保护  反极性保护
兼容性目录  See table
暂载率  100 %
接通时间型号  17 ms
关闭时间型号  24 ms
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
在多线路导线板上的组装  PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀, 系列 CD07-5772070220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
额定流量Qn 1400 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1400 l/min
额定流量 1-2  1400 l/min
额定流量 2-3  1400 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。


安沃驰AVENTICS二位三通换向阀, 系列 CD07-5772080220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
额定流量Qn 1400 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1400 l/min
额定流量 1-2  1400 l/min
额定流量 2-3  1400 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。

安沃驰AVENTICS二位三通换向阀, 系列 CD07-5772075302
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
额定流量Qn 1400 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 电子
抗温性 - 25 °C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质温度范围  See table
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1400 l/min
额定流量 1-2  1400 l/min
额定流量 2-3  1400 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。

安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776080220
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1200 l/min
额定流量 1-2  1200 l/min
额定流量 2-3  1200 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
暂载率  100 %
在多线路导线板上的组装  P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776270220
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  2 ... 10 bar
低 / 高环境温度  -25 ... 50 °C
介质温度范围  -25 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1200 l/min
额定流量 1-2  1200 l/min
额定流量 2-3  1200 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
在多线路导线板上的组装  P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须至少低于环境和介质温度 15 °C ，并且允许 的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 CD04-5777050220
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, B型
类型 多芯插头
Qn 1-2 900 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
额定流量 1-2  900 l/min
额定流量 2-3  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
防护等级 带接口  IP65
兼容性目录  14
暂载率  100 %
在多线路导线板上的组装  P-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 HF03-LG-0820055051
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
 UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点  滑阀，正重叠
操作  电子
先导  外部的
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
合格证书  UR (Underwriters Laboratories)
工作压力范围  -0,9 ... 10 bar
控制压力 小/大  2,5 ... 10 bar
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  850 l/min
先导排气  带先导集中排气
防护等级 带接口  IP65
保护电路  Z-二极管
反向极性保护  反极性保护
发光二极管状态显示  黄色
暂载率  100 %
固定螺栓  十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力  1,3 Nm
重量  0,082 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300350
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 6900 l/min
压缩空气连接 G 1/2
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
工作压力范围  1,5 ... 16 bar
低 / 高环境温度  -10 ... 60 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气 中性气体
额定流量Qn  6900 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
调节范围 小/大  0,5 ... 10 bar
压力输送  单的
过滤器的集水杯容积  50 cm3
滤清器滤芯  可替换
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
AVENTICS气源维护单元0821302184
