AVENTICS气源处理单元二联件0821300501，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

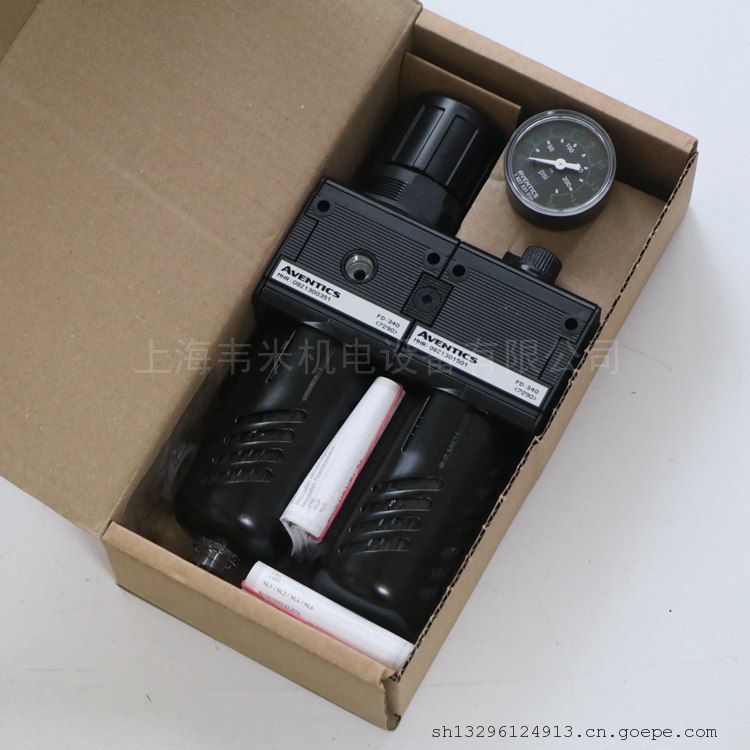

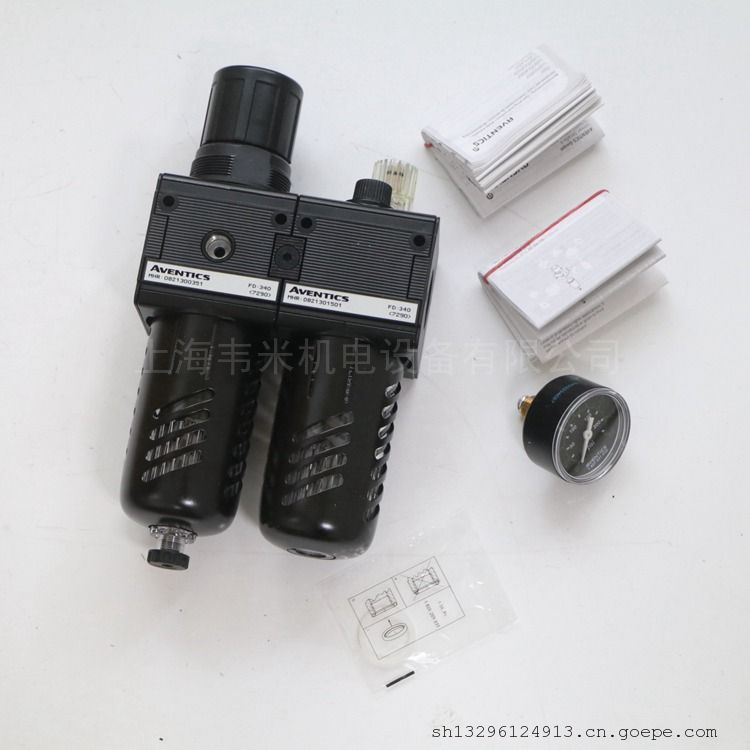

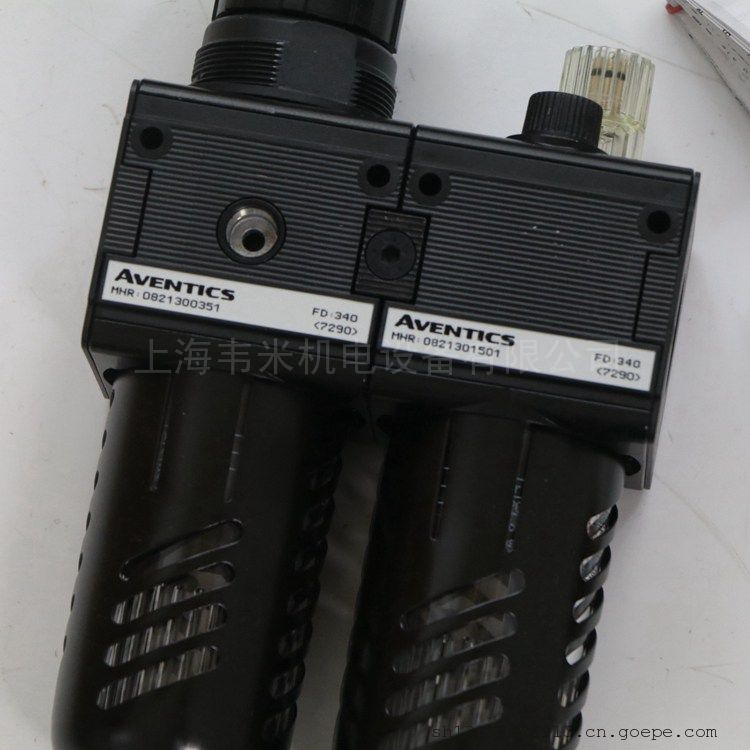

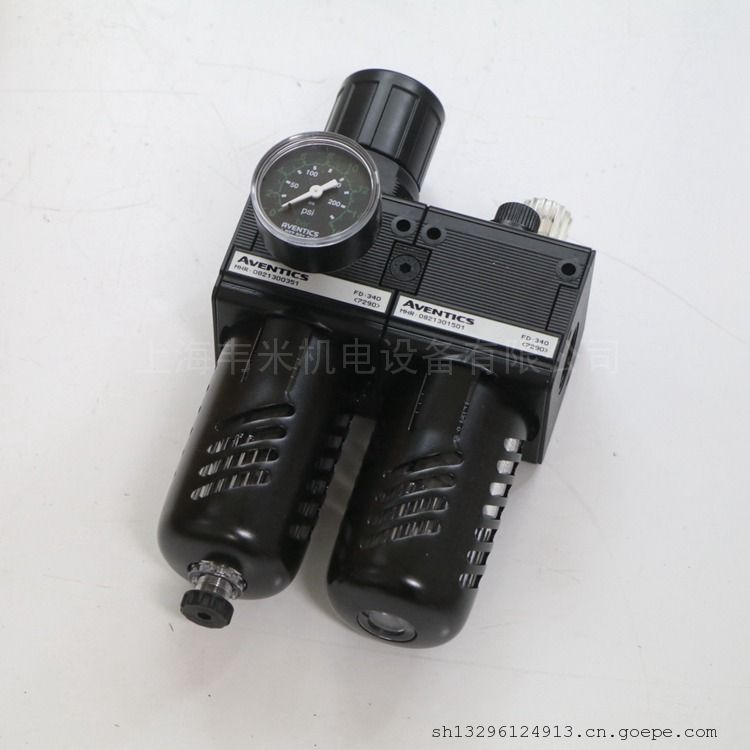

安沃驰AVENTICS气源处理单元 2联件, 系列 NL4-ACD 0821300501
NL4-ACD-G012-GAU-100-PBS-HO-05,00-ON
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
特点
易于装配
提供手动、半自动或全自动冷凝液排放
提供透明储液器
错齿式，易于维护
规格
组成部分气源处理单元, 过滤器-调压阀, 油雾器
气杯PC材质的容器，配有金属材质的保护篮
接口G 1/2
额定流量Qn5000 l/min
过滤器气孔直径5 µm
清除冷凝物半自动，失压开启
压力表带有压力表
运行压力1.5 bar
运行压力16 bar
环境温度-10 °C
环境温度60 °C
压力调节范围 min.0.5 bar
压力调节范围 max.10 bar
封闭方式，封闭类型不可锁定
结构特点2合1
结构特点可以组装成块
压力输送单的
安装位置垂直
调节器型号隔膜式调压阀
调整功能带二次排气
滤清器滤芯可替换
过滤器的集水杯容积50 cm³
根据ISO 8573-1:2010 标准可达到的压缩空气等级6 : 7 : -
油雾器的集水杯容积125 cm³
加油方式手动加油

安沃驰AVENTICS单向阀, 系列 NR01-5340981300
结构形式    线路安装
阀门结构形式    提动阀
外壳    黄铜
密封件材料    丙烯树胶
Qn 1-2    2200 l/min
压缩空气连接    G 1/2
压缩空气接口 2    G 1/2
压缩空气接口 2 型号    内螺纹
压缩空气接口型号    内螺纹
结构特点     提动阀
工作压力范围     0.5 ... 15 bar
低 / 高环境温度     -10 ... 60 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气
重量     0.283kg


安沃驰AVENTICS线圈, 系列 CO1-5420507022
线圈宽度    30 mm
外壳    热塑性橡胶
标准化电路接口    EN 175301-803, A型
防护等级    IP65
芯数    3-針
类型    多芯插头
工作电压DC    24 V
标准化电路接口     EN 175301-803, A型
电路接口     多芯插头, 3-針
低 / 高环境温度     50 °C
防护等级 配有阀连接器/插头     IP65
暂载率ED     100 %
重量     0.096kg

安沃驰AVENTICS线圈, 系列 CO1 5420507022
CO1-FORM_A-024DC-2,1W-30MM
安沃驰 CO1 系列是一组完整的电磁线圈，有的带电缆，有的无电缆，有防爆与不防爆的，适用于安沃驰气动阀门系列。
规格
线圈宽度30 mm
高环境温度50 °C
标准化电路接口EN 175301-803, A型
防护等级IP65
暂载率ED100 %
兼容性目录13
电气连接 2多芯插头
极数3-針
工作电压DC24 V
电压偏差 DC-10% / +10%
功率 消耗 DC2.1 W
重量0.096 kg
外壳热塑性橡胶
特点
线圈宽度有 15、22 和 30 mm
电气连接：M8、form A 、form B、form BI、Form C
ATEX
工作电压为 12、24、48、110、220 VDC 或 24、110、230 VAC



安沃驰AVENTICS三位四通换向阀, 系列 563 018-5630181100
锁定式    不可锁定
操作元件    单线圈
换向原理    4/3
结构特点    提动阀
手柄, 带定位
外壳    压铸锌
密封件材料    丙烯树胶
额定流量Qn    300 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
压缩空气接口型号    内螺纹
操作    机械式
结构特点     提动阀
操作     机械式
封闭方式，封闭类型     不可锁定
操作元件     手柄, 带定位
换向原理     4/3
密封原理     软密封
额定流量Qn     300 l/min
工作压力范围     0 ... 10 bar
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
重量     0.24 kg


安沃驰AVENTICSE/P压力调节阀, 系列 ED07-5610264210
安沃驰 ED07 系列提供比例加压功能，单独控制的排气阀能对非常苛刻的应用进行动态控制。
外壳    铝材-压铸件,钢
密封件材料    氢化-丙烯腈-树胶
CE认证
防护等级    IP65
芯数    5-針
接口尺寸    M12
类型    多芯插头
额定流量Qn    1300 l/min
滞环    < 0.09 bar
工作电压DC    24 V
结构特点     提动阀
安装位置     α = 0 ... 90° ±β = 0 ... 90°
合格证书     CE认证
低 / 高环境温度     5 ... 50 °C
介质温度范围     5 ... 50 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     1 mg/m3
额定流量Qn     1300 l/min
控制方式     模拟量
工作电压DC     24 V
电压偏差 DC     -20% / +30%
允许的脉动     5%
功率消耗 max.     1400 mA
防护等级     IP65
重量     2.05 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。
小工作压力 = 0.5 bar + 大所需的二级压力
可查询其他压力调节范围



AVENTICS安沃驰E/P压力调节阀, 系列 ED07-5610264810
安沃驰 ED07 系列提供比例加压功能，单独控制的排气阀能对非常苛刻的应用进行动态控制。
外壳    铝材-压铸件,钢
密封件材料    氢化-丙烯腈-树胶
CE认证
防护等级    IP65
芯数    5-針
接口尺寸    M12
类型    多芯插头
额定流量Qn    1300 l/min
滞环    < 0.03 bar
工作电压DC    24 V
结构特点     提动阀
安装位置     α = 0 ... 90° ±β = 0 ... 90°
合格证书     CE认证
低 / 高环境温度     5 ... 50 °C
介质温度范围     5 ... 50 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     1 mg/m3
额定流量Qn     1300 l/min
控制方式     模拟量
工作电压DC     24 V
电压偏差 DC     -20% / +30%
允许的脉动     5%
功率消耗 max.     1400 mA
防护等级     IP65
重量     2.05 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。
小工作压力 = 0.5 bar + 大所需的二级压力



AVENTICS安沃驰E/P压力调节阀, 系列 ED07-R414000686
安沃驰 ED07 系列提供比例加压功能，单独控制的排气阀能对非常苛刻的应用进行动态控制。
外壳    铝材-压铸件,钢
密封件材料    氢化-丙烯腈-树胶
CE认证
防护等级    IP65
接口尺寸    通过信号接口
额定流量Qn    1300 l/min
滞环    < 0.015 bar
工作电压DC    24 V
结构特点     提动阀
安装位置     α = 0 ... 90° ±β = 0 ... 90°
合格证书     CE认证
低 / 高环境温度     5 ... 50 °C
介质温度范围     5 ... 50 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     1300 l/min
控制方式     模拟量
工作电压DC     24 V
电压偏差 DC     -20% / +30%
允许的脉动     5%
功率消耗 max.     1400 mA
防护等级     IP65
重量     2.05 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。



AVENTICS安沃驰E/P压力调节阀, 系列 ED07-R414000703
安沃驰 ED07 系列提供比例加压功能，单独控制的排气阀能对非常苛刻的应用进行动态控制。
外壳    铝材-压铸件,钢
密封件材料    氢化-丙烯腈-树胶
CE认证
防护等级    IP65
接口尺寸    通过信号接口
额定流量Qn    1300 l/min
滞环    < 0.03 bar
工作电压DC    24 V
结构特点     提动阀
安装位置     α = 0 ... 90° ±β = 0 ... 90°
合格证书     CE认证
低 / 高环境温度     5 ... 50 °C
介质温度范围     5 ... 50 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     1300 l/min
控制方式     模拟量
工作电压DC     24 V
电压偏差 DC     -20% / +30%
允许的脉动     5%
功率消耗 max.     1400 mA
防护等级     IP65
重量     2.05 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。


AVENTICS安沃驰E/P压力调节阀, 系列 ED07-R414000773
安沃驰 ED07 系列提供比例加压功能，单独控制的排气阀能对非常苛刻的应用进行动态控制。
外壳    铝材-压铸件,钢
密封件材料    氢化-丙烯腈-树胶
CE认证
防护等级    IP65
接口尺寸    通过信号接口
额定流量Qn    1300 l/min
滞环    < 0.04 bar
工作电压DC    24 V
结构特点     提动阀
安装位置     α = 0 ... 90° ±β = 0 ... 90°
合格证书     CE认证
低 / 高环境温度     5 ... 50 °C
介质温度范围     5 ... 50 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     1300 l/min
控制方式     模拟量
工作电压DC     24 V
电压偏差 DC     -20% / +30%
允许的脉动     5%
功率消耗 max.     1400 mA
防护等级     IP65
重量     2.05 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。



AVENTICS安沃驰E/P压力调节阀, 系列 ED05-R414002294
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
Qn = 1000 l/min压缩空气 接口 出口 G 1/4电子连接 通过信号接口信号连接 (输入和输出比特), 多芯插头, M12, 5-針
外壳    铝材-压铸件,钢
密封件材料    氢化-丙烯腈-树胶
CE认证
防护等级    IP65
接口尺寸    通过信号接口
额定流量Qn    1000 l/min
滞环    < 0.06 bar
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
结构特点     提动阀
安装位置     α = 0-90° β = 0-90°
合格证书     CE认证
大运行压力     11 bar
低 / 高环境温度     0 ... 70 °C
介质温度范围     0 ... 70 °C
压缩空气 接口 人口     G 1/4
压缩空气 接口 出口     G 1/4
压缩空气连接 排气     G 1/4
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     1000 l/min
控制方式     模拟量
工作电压DC     24 V
电压偏差 DC     -20% / +20%
滞环     < 0.06 bar
允许的脉动     5%
防护等级     IP65
重量     0.95 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。





AVENTICS安沃驰E/P压力调节阀, 系列 ED05-R414002297
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
Qn = 1000 l/min压缩空气 接口 出口 G 1/4电子连接 通过信号接口信号连接 (输入和输出比特), 多芯插头, M12, 5-針
外壳    铝材-压铸件,钢
密封件材料    氢化-丙烯腈-树胶
CE认证
防护等级    IP65
接口尺寸    通过信号接口
额定流量Qn    1000 l/min
滞环    < 0.06 bar
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
结构特点     提动阀
安装位置     α = 0-90° β = 0-90°
合格证书     CE认证
大运行压力     11 bar
低 / 高环境温度     0 ... 70 °C
介质温度范围     0 ... 70 °C
压缩空气 接口 人口     G 1/4
压缩空气 接口 出口     G 1/4
压缩空气连接 排气     G 1/4
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     1000 l/min
控制方式     模拟量
工作电压DC     24 V
电压偏差 DC     -20% / +20%
滞环     < 0.06 bar
允许的脉动     5%
防护等级     IP65
重量     0.95 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。



安沃驰AVENTICS二位五通换向阀, 系列 ST-0820403019
锁定式    不可锁定
操作元件    双线圈
换向原理    5/2
结构特点    滑阀
冲杆
外壳    不锈钢
密封件材料    丙烯树胶
额定流量Qn    280 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
压缩空气接口型号    内螺纹
操作    机械式
结构特点     滑阀
操作     机械式
封闭方式，封闭类型     不可锁定
换向原理     5/2
密封原理     金属密封
额定流量Qn     280 l/min
工作压力范围     -0.95 ... 10 bar
低 / 高环境温度     -15 ... 80 °C
介质温度范围     -15 ... 80 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     5 ... 25 mg/m3
安装螺钉     M4 带有内六角
拧紧螺栓的小扭力     2.5 Nm
重量     0.22kg
说明：本产品只可用经过润滑的压缩空气运行。



安沃驰AVENTICS金属转接头QR2-S-RW1 标准系列-1823391549
管接头类型    角度回转接头 1倍
外壳    黄铜
密封件材料    丙烯树胶
压缩空气连接    M5
压缩空气接口 2     4
压缩空气接口 2 型号    快插接头
压缩空气接口型号    外螺纹
工作压力范围     -0.95 ... 16 bar
低 / 高环境温度     -20 ... 80 °C
每件数的重量     0.01kg
QR1系列 (塑料) 和QR2系列 (金属) 不能组合。
通过封闭的O形圈的螺纹密封件




安沃驰AVENTICS转接头QR2-S-RW1 标准系列-1823391551
管接头类型    角度回转接头 1倍
外壳    黄铜
密封件材料    丙烯树胶
压缩空气连接    G 1/8
压缩空气接口 2     4
压缩空气接口 2 型号    快插接头
压缩空气接口型号    外螺纹
工作压力范围     -0.95 ... 16 bar
低 / 高环境温度     -20 ... 80 °C
每件数的重量     0.024
QR1系列 (塑料) 和QR2系列 (金属) 不能组合。
通过封闭的O形圈的螺纹密封件

安沃驰AVENTICS先导式单向阀, 系列 NR02-5340051000
结构形式    线路安装
阀门结构形式    提动阀
外壳    压铸锌
密封件材料    丙烯树胶
Qn 1-2    1000 l/min
压缩空气连接    G 1/4
压缩空气接口 2    R 1/4
压缩空气接口 2 型号    外螺纹
压缩空气接口型号    内螺纹
结构特点     提动阀
工作压力范围     3 ... 10 bar
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气
重量     0.132kg



安沃驰AVENTICS快插接头QR2-S-RI1 标准系列-1823391658
管接头类型    角度回转接头1倍，配有内六角结构,可旋转的
外壳    黄铜
密封件材料    丙烯树胶
压缩空气连接    G 1/4
压缩空气接口 2     6
压缩空气接口 2 型号    快插接头
压缩空气接口型号    外螺纹
工作压力范围     -0.95 ... 16 bar
低 / 高环境温度     -20 ... 80 °C
每件数的重量     0.028
QR1系列 (塑料) 和QR2系列 (金属) 不能组合。
通过封闭的O形圈的螺纹密封件



安沃驰AVENTICS可旋转快接插头QR2-S-RI1 标准系列-1823391659
管接头类型    角度回转接头1倍，配有内六角结构,可旋转的
外壳    黄铜
密封件材料    丙烯树胶
压缩空气连接    G 1/4
压缩空气接口 2     8
压缩空气接口 2 型号    快插接头
压缩空气接口型号    外螺纹
工作压力范围     -0.95 ... 16 bar
低 / 高环境温度     -20 ... 80 °C
每件数的重量     0.39kg
QR1系列 (塑料) 和QR2系列 (金属) 不能组合。
通过封闭的O形圈的螺纹密封件


安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸3-5813290650
ISO 5599-1ISO 35/2双线圈Qn = 4800 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, EN 175301-803, A型手动控制装置 锁定式, 按钮式
标准化    ISO 5599-1
尺寸    ISO 3
操作元件    双线圈
换向原理    5/2
结构特点    滑阀
外壳    铝材
密封件材料    丙烯树胶
防护等级    IP65
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    4800 l/min
压缩空气 接口 人口    按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口    按照标准ISO 5599-1制造的接地板
工作电压DC    24 V
结构特点     滑阀
密封原理     软密封
组合原理（闭锁原理）     单重底板原理
连接类型     底板连接
标准     ISO 5599-1, ISO 3
控制压力 小/大     1.5 ... 10 bar
低 / 高环境温度     -15 ... 50 °C
介质温度范围     -15 ... 50 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     4800 l/min
流动电导系数C     18.9 l/(s*bar)
防护等级 带接口     IP65
兼容性目录     14
暂载率     100 %
接通时间型号     18 ms
关闭时间型号     18 ms
安装螺钉     带内六方
拧紧螺栓的小扭力     10 Nm
重量     1.14 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS调压阀, 系列 NL6-RGS-0821302808
操作    机械式
组成部分    调压阀
二级排放    带二次排气
压力表    带有压力表
锁定式    锁定式
外壳    铝材-压铸件
密封件材料    丙烯树胶
适合ATEX
额定流量Qn    15000 l/min
压缩空气连接    G 1
组成部分     调压阀
安装位置     任意
合格证书     适合ATEX
工作压力范围     0.5 ... 20 bar
低 / 高环境温度     -10 ... 60 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气 中性气体
调节器型号     隔膜式调压阀 可以组装成块
调整功能     带二次排气
调节范围 小/大     0.5 ... 10 bar
封闭方式，封闭类型     带锁
压力输送     单的
操作     机械式
自通风耗用量 qv 大     0.5 l/min
重量     1.64kg
建议的初级过滤     5 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
操作方式： 安装角（固定角）1821336017 / 封锁件 1827009593
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
次级排气（超过设定压力≤ 0.3 bar ）.
带背部排气 (> 3 bar ).



安沃驰AVENTICS二位二通阀, 系列 AP-0820404021
换向原理    2/2
结构特点    提动阀
滚轮
外壳    铝材
密封件材料    丙烯树胶
额定流量Qn    350 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
压缩空气接口型号    内螺纹
操作    机械式
结构特点     提动阀
操作     机械式
换向原理     2/2
额定流量Qn     350 l/min
工作压力范围     0 ... 10 bar
低 / 高环境温度     -30 ... 80 °C
介质温度范围     -30 ... 80 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
重量     0.075kg


安沃驰AVENTICS传感器, 系列 SN2-0830100465
连接方式型    簧片型
功能    簧片型,双导线
外壳    聚酰胺
防护等级    IP67
芯数    2-針
接口尺寸    M8
类型    多芯插头
低 / 高环境温度
防护等级     IP67
开关点精度     ±0,1 mT
额定电流，接通状态     < 15 mA
静态电流（无负荷）     < 10 mA
在使用干簧传感器时，我们推荐使用一个短路保护装置（SCPD）。

AVENTICS安沃驰E/P压力调节阀, 系列 ED05-5610141300
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
Qn = 1000 l/min压缩空气 接口 出口 G 1/4电子连接 多芯插头, ISO 15217, C 型信号连接 (输入和输出比特), 多芯插头, ISO 15217, C 型
外壳    铝材-压铸件,钢
密封件材料    氢化-丙烯腈-树胶
CE认证
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    1000 l/min
滞环    < 0.06 bar
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
结构特点     提动阀
安装位置     α = 0-90° β = 0-90°
合格证书     CE认证
大运行压力     11 bar
低 / 高环境温度     0 ... 70 °C
介质温度范围     0 ... 70 °C
压缩空气 接口 人口     G 1/4
压缩空气 接口 出口     G 1/4
压缩空气连接 排气     G 1/4
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     1000 l/min
控制方式     模拟量
工作电压DC     24 V
电压偏差 DC     -20% / +20%
滞环     < 0.06 bar
允许的脉动     5%
防护等级     IP65
重量     1.1 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。

安沃驰AVENTICS传感器, 系列 SN6-8940410612
连接方式型    簧片型
外壳    聚醚氨
防护等级    IP65
芯数    2-針
接口尺寸    B型 工业
类型    多芯插头
低 / 高环境温度     -25 ... 75 °C
防护等级     IP65
开关点精度     ±0,1 mT
小 / 大运行电压 DC     10 ... 48 V DC
小 / 大运行电压 AC     10 ... 48 V AC
振动阻力     35 g (50 - 2000 Hz)
冲击阻力     50 g / 11 ms

安沃驰AVENTICS压力开关, 系列 PM1-R412010711
开关压力范围 -0.9 ... 0 bar机械式波纹管，受弹簧张力，可调节电子连接 多芯插头 EN 175301-803, A型压缩空气连接 内螺纹 G 1/4PM1-M3-G014
结构特点    机械式
外壳    铝材
密封件材料    丙烯树胶
防护等级    IP65
接口尺寸    EN 175301-803, A型
类型    多芯插头
压缩空气连接    G 1/4
压缩空气接口型号    内螺纹
类型     机械式
功能     更换器(机械)
安装位置     任意
低 / 高环境温度     -20 ... 80 °C
介质温度范围     -10 ... 80 °C
介质     压缩空气, 液压油
测量尺寸     相对压力
开关元件     微型开关(输入/输出)
超 压 保 险     80 bar
工作频率     1,5 Hz
冲击阻力 max.     15 g
振动阻力     10 g (60 - 500 Hz)
重复精度按%（相对于终值）     ± 1 %
开关点     可调节的
滞环     大压力切换误差
工作电压DC 小/大     12 ... 30 V DC
工作电压 AC 小/大     12 ... 250 V AC
固定方式     通过直通孔
防护等级     IP65
电子连接     多芯插头 EN 175301-803, A型
重量     0.16 kg
压力上升时的开关功能：接触点从1－2转换到1－3。压力下降时的开关功能：接触点从1－3转换到1－2。
注意：过高的电流会导致触点损坏。电感负载或电容负载必须配备相应的火花熄灭装置！
微型开关支配镀银触点。
选择插拔连接器时请注意 PIN 引脚分配。

安沃驰AVENTICS安全阀系列 RV1-R412007542
结构形式    可旋紧
阀门结构形式    提动阀
外壳    黄铜
密封件材料    氟-树胶
CE认证
Qn 1-2    1115 l/min
压缩空气连接    G 1/2
压缩空气接口 2 型号    未收集
压缩空气接口型号    外螺纹
结构特点     提动阀
合格证书     CE认证
工作压力范围     0 ... 20 bar
低 / 高环境温度     -20 ... 100 °C
介质     压缩空气
当压力升高率为 10% (PE < 1 bar , 0.1 bar ) 时达到所标明的功率，在 20 °C 下用压缩空气测量。


安沃驰AVENTICS传感器, 系列 ST6-R412022869
6 mm T-沟槽带电缆开放式电缆终端, 3-針UL 认证簧片型直接安装用于系列 PRA, PRE, CCI, KPZ, SSI, GPC, CVI间接安装用于系列 TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR
连接方式型    簧片型
开关逻辑电路    常开
电缆长度    3 m
外壳    聚酰胺
电缆    带电缆
CE认证,cULus,RoHS
防护等级    IP65,IP67,IP69K
芯数    3-針
类型    开放式电缆终端
凹槽宽度    6 mm T-沟槽
用于系列    PRA,PRE,CCI,KPZ,SSI,GPC,CVI
低 / 高环境温度     -30 ... 80 °C
防护等级     IP65 IP67 IP69K
开关点精度     ±0,1 mT
额定电流，接通状态     < 30 mA
静态电流（无负荷）     < 8 mA
滞环     ≥ 0,2 mT
开关逻辑电路     常开
发光二极管状态显示     黄色
振动阻力     10 - 55 Hz, 1 mm
冲击阻力     30 g / 11 ms
电缆长度 L     3 5 10 m
230V 系列无 cULus 认证。



安沃驰AVENTICS防爆线圈, 系列 CO1-1827414303
电缆配有阀连接器线圈宽度 30 mm功率 消耗 DC 3.25 WATEX
线圈宽度    30 mm
电缆长度    3 m
ATEX
工作电压DC    24 V
合格证书     ATEX
ATEX 类型 G     II 2G Ex mb IIC T4 Gb
ATEX 类型 D     II 2D Ex mb tb IIIC T130°C Db IP65
低 / 高环境温度     -20 ... 50 °C
防护等级     IP65
暂载率ED     100 %
兼容性目录     14
重量     0.38kg

安沃驰AVENTICS防爆线圈, 系列 CO1 1827414303
CO1-CABLE-3M-024DC-3,25W-30MM-ATEX
安沃驰 CO1 系列是一组完整的电磁线圈，有的带电缆，有的无电缆，适用于安沃驰气动阀门系列。
规格
线圈宽度30 mm
ATEXATEX
合格证书ATEX
低环境温度-20 °C
高环境温度50 °C
防护等级IP65
电缆长度3 m
暂载率ED100 %
兼容性目录14
工作电压DC24 V
电压偏差 DC-10% / +10%
功率 消耗 DC3.25 W
重量0.38 kg
特点
线圈宽度有 15、22 和 30 mm
电气连接：M8、form A 、form B、form BI、Form C
ATEX
工作电压为 12、24、48、110、220 VDC 或 24、110、230 VAC

安沃驰AVENTICS线圈, 系列 CO1-1824210221
A 型线圈宽度 30 mm保持功率 AC 8 VA接通 电源 AC 11.5 VA
线圈宽度    30 mm
外壳    热塑性橡胶
标准化电路接口    EN 175301-803, A型
防护等级    IP65
芯数    3-針
类型    多芯插头
工作电压 AC    110 V
工作电压 AC    110 V
标准化电路接口     EN 175301-803, A型
电路接口     多芯插头, 3-針
低 / 高环境温度     50 °C
防护等级 配有阀连接器/插头     IP65
暂载率ED     100 %
重量     0.11kg



安沃驰AVENTICS线圈, 系列 CO1-1827414297
电缆配有阀连接器线圈宽度 30 mm保持功率 AC 3 VA接通 电源 AC 3.1 VAATEX
线圈宽度    30 mm
电缆长度    3 m
ATEX
工作电压 AC    230 V
工作电压 AC    230 V
合格证书     ATEX
ATEX 类型 G     II 2G Ex mb IIC T4 Gb
ATEX 类型 D     II 2D Ex mb tb IIIC T130°C Db IP65
低 / 高环境温度     -20 ... 50 °C
防护等级     IP65
暂载率ED     100 %
兼容性目录     14
重量     0.38kg


安沃驰AVENTICS线圈, 系列 CO1-1827414304
电缆配有阀连接器线圈宽度 30 mm功率 消耗 DC 3.25 WATEX
线圈宽度    30 mm
电缆长度    10 m
ATEX
工作电压DC    24 V
合格证书     ATEX
ATEX 类型 G     II 2G Ex mb IIC T4 Gb
ATEX 类型 D     II 2D Ex mb tb IIIC T130°C Db IP65
低 / 高环境温度     -20 ... 50 °C
防护等级     IP65
暂载率ED     100 %
兼容性目录     14
重量     0.91kg
AVENTICS气源处理单元二联件0821300501
