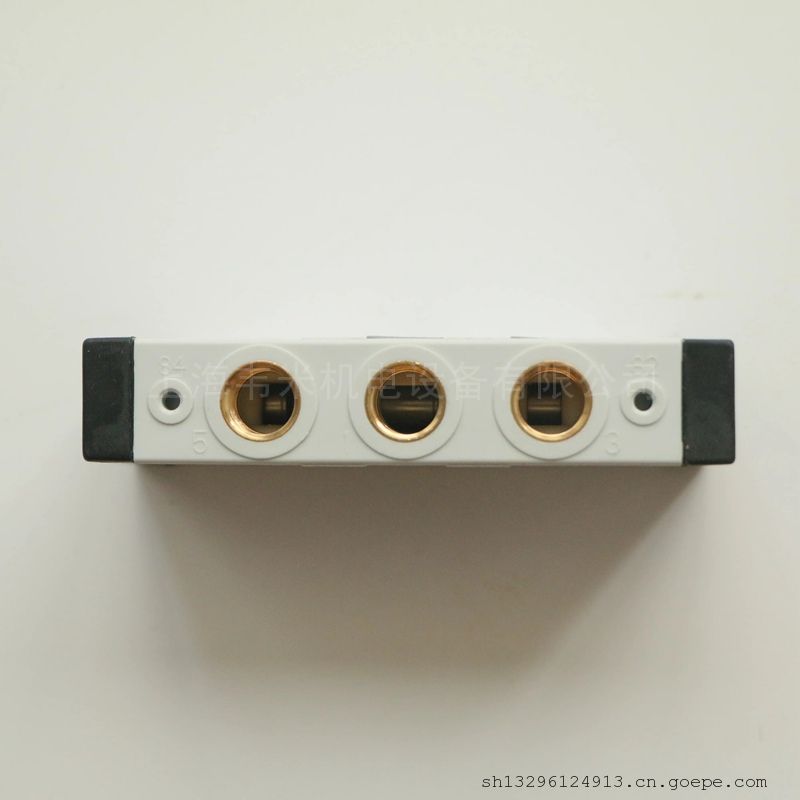

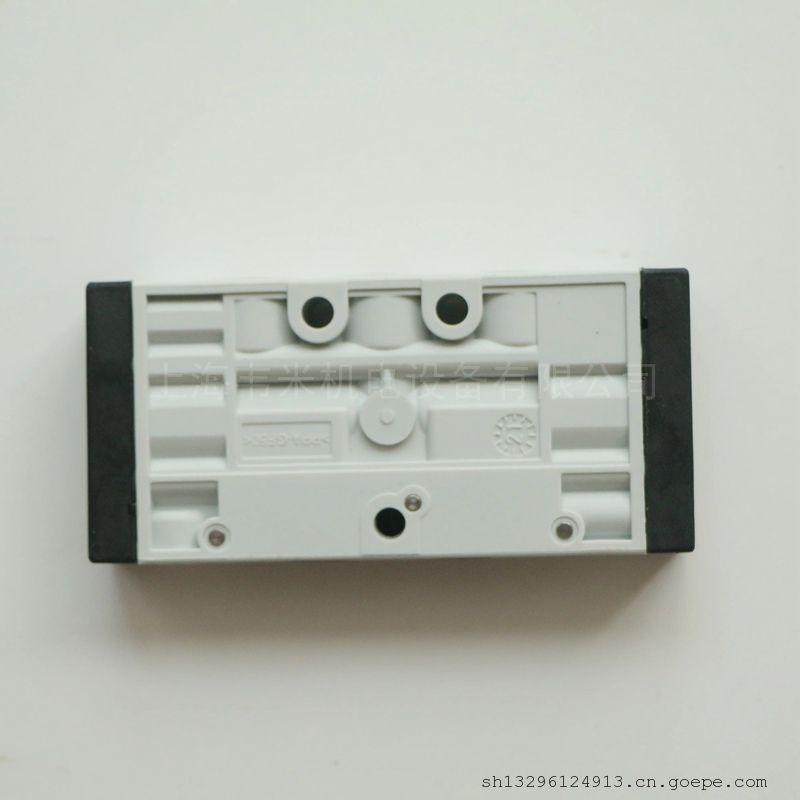

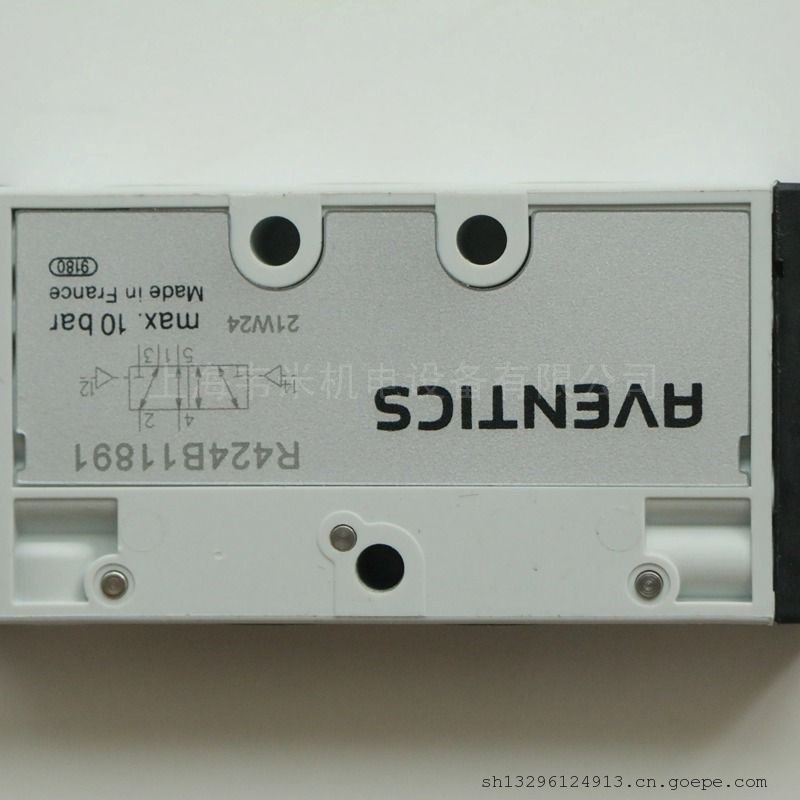

AVENTICS气动换向阀R424B11891，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！
  安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060026
操作元件    单线圈
复位型    带弹簧复位/空气弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    800 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     800 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2 Nm
备注     这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060771
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    800 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
先导     外部的
密封原理     软密封
组合原理（闭锁原理）     盘式原理
工作压力范围     -0.9 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
额定流量Qn     800 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
拧紧螺栓的小扭力     2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060076
操作元件    单线圈
复位型    带弹簧复位/空气弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    800 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     800 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2 Nm
备注     这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725480220
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
防护等级    IP65
芯数    3-針
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    4100 l/min
压缩空气 接口 人口    G 1/2
压缩空气 接口 出口    G 1/2
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     4100 l/min
压缩空气连接     符合 ISO 228-1 标准
先导排气     带定向先导排气口的
反向极性保护     反极性保护
暂载率     100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。



安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725400220
操作元件    单线圈
复位型    带空气弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
防护等级    IP65
芯数    3-針
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    4100 l/min
压缩空气 接口 人口    M22x1,5
压缩空气 接口 出口    M22x1,5
工作电压DC    24 V
操作    电子
抗温性    -25 °C 耐低温
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     4100 l/min
先导排气     带定向先导排气口的
反向极性保护     反极性保护
暂载率     100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。


安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725550220
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    EN 175301-803:2006
防护等级    IP65
芯数    3-針
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    4100 l/min
压缩空气 接口 人口    G 1/2
压缩空气 接口 出口    G 1/2
工作电压DC    24 V
操作    电子
抗温性    -25 °C 耐低温
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     4100 l/min
压缩空气连接     符合 ISO 228-1 标准
先导排气     带定向先导排气口的
标准化电路接口     EN 175301-803:2006
反向极性保护     反极性保护
暂载率     100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。


安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725560220
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    EN 175301-803:2006
防护等级    IP65
芯数    3-針
接口尺寸    EN 175301-803, A型
类型    多芯插头
额定流量Qn    4100 l/min
压缩空气 接口 人口    G 1/2
压缩空气 接口 出口    G 1/2
工作电压DC    24 V
操作    电子
抗温性    -25 °C 耐低温
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
额定流量Qn     4100 l/min
压缩空气连接     符合 ISO 228-1 标准
先导排气     带定向先导排气口的
标准化电路接口     EN 175301-803:2006
反向极性保护     反极性保护
暂载率     100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。



安沃驰AVENTICS三位五通换向阀, 系列 CD12-5725680220
操作元件    双线圈
复位型    带弹簧复位
换向原理    5/3
结构特点    滑阀，正重叠
外壳    铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,聚氨酯
标准化电路接口    EN 175301-803:2006
防护等级    IP65
芯数    3-針
接口尺寸    EN 175301-803, A型
类型    多芯插头
Qn 1-2    3600 l/min
Qn 2-3    4100 l/min
压缩空气 接口 人口    G 1/2
压缩空气 接口 出口    G 1/2
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
压缩空气连接     符合 ISO 228-1 标准
先导排气     带定向先导排气口的
标准化电路接口     EN 175301-803:2006
反向极性保护     反极性保护
暂载率     100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。




安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007197
组成部分    过滤器-调压阀
清除冷凝物    全自动，无压打开
二级排放    带二次排气
过滤器气孔直径    5 μm
锁定式    锁定式
外壳    聚酰胺
气杯    聚碳酸酯
密封件材料    丙烯树胶
适合ATEX
额定流量Qn    5100 l/min
压缩空气连接    G 1/2
结构特点     一个整体的, 可以组装成块
组成部分     过滤器-调压阀
安装位置     垂直
合格证书     适合ATEX
工作压力范围     1.5 ... 16 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气 中性气体
额定流量Qn     5100 l/min
调节器型号     隔膜式调压阀
调整功能     带二次排气
压力输送     单的
过滤器的集水杯容积     49 cm3
滤清器滤芯     可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级     6 : 7 : -
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。



安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007176
组成部分    过滤器-调压阀
清除冷凝物    全自动，无压打开
二级排放    带二次排气
过滤器气孔直径    5 μm
锁定式    锁定式
外壳    聚酰胺
气杯    聚碳酸酯
密封件材料    丙烯树胶
适合ATEX
额定流量Qn    5100 l/min
压缩空气连接    G 3/8
结构特点     一个整体的, 可以组装成块
组成部分     过滤器-调压阀
安装位置     垂直
合格证书     适合ATEX
工作压力范围     1.5 ... 16 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气 中性气体
额定流量Qn     5100 l/min
调节器型号     隔膜式调压阀
调整功能     带二次排气
压力输送     单的
过滤器的集水杯容积     49 cm3
滤清器滤芯     可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级     6 : 7 :



安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007193
组成部分    过滤器-调压阀
清除冷凝物    半自动，失压开启
二级排放    带二次排气
过滤器气孔直径    5 μm
锁定式    锁定式
外壳    聚酰胺
气杯    聚碳酸酯
密封件材料    丙烯树胶
适合ATEX
额定流量Qn    5100 l/min
压缩空气连接    G 3/8
结构特点     一个整体的, 可以组装成块
组成部分     过滤器-调压阀
安装位置     垂直
合格证书     适合ATEX
工作压力范围     1.5 ... 16 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气 中性气体
额定流量Qn     5100 l/min
调节器型号     隔膜式调压阀
调整功能     带二次排气
压力输送     单的
过滤器的集水杯容积     49 cm3
滤清器滤芯     可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级     6 : 7 : -



安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007200
组成部分    过滤器-调压阀
清除冷凝物    半自动，失压开启
二级排放    带二次排气
过滤器气孔直径    5 μm
压力表    带有压力表
锁定式    锁定式
外壳    聚酰胺
气杯    聚碳酸酯
密封件材料    丙烯树胶
适合ATEX
额定流量Qn    5100 l/min
压缩空气连接    G 3/8
结构特点     一个整体的, 可以组装成块
组成部分     过滤器-调压阀
安装位置     垂直
合格证书     适合ATEX
工作压力范围     1.5 ... 16 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气 中性气体
额定流量Qn     5100 l/min
调节器型号     隔膜式调压阀
调整功能     带二次排气
压力输送     单的
过滤器的集水杯容积     49 cm3
滤清器滤芯     可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级     6 : 7 : -




安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007221
组成部分    过滤器-调压阀
清除冷凝物    半自动，失压开启
二级排放    带二次排气
过滤器气孔直径    40 μm
锁定式    锁定式
外壳    聚酰胺
气杯    聚碳酸酯
密封件材料    丙烯树胶
适合ATEX
额定流量Qn    5100 l/min
压缩空气连接    G 1/2
结构特点     一个整体的, 可以组装成块
组成部分     过滤器-调压阀
安装位置     垂直
合格证书     适合ATEX
工作压力范围     1.5 ... 16 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气 中性气体
额定流量Qn     5100 l/min
调节器型号     隔膜式调压阀
调整功能     带二次排气
调节范围 小/大     0.5 ... 10 bar
压力输送     单的
过滤器的集水杯容积     49 cm3
滤清器滤芯     可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级     7 : 7 : -
AVENTICS气动换向阀R424B11891
