AVENTICS气杯1827009338，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

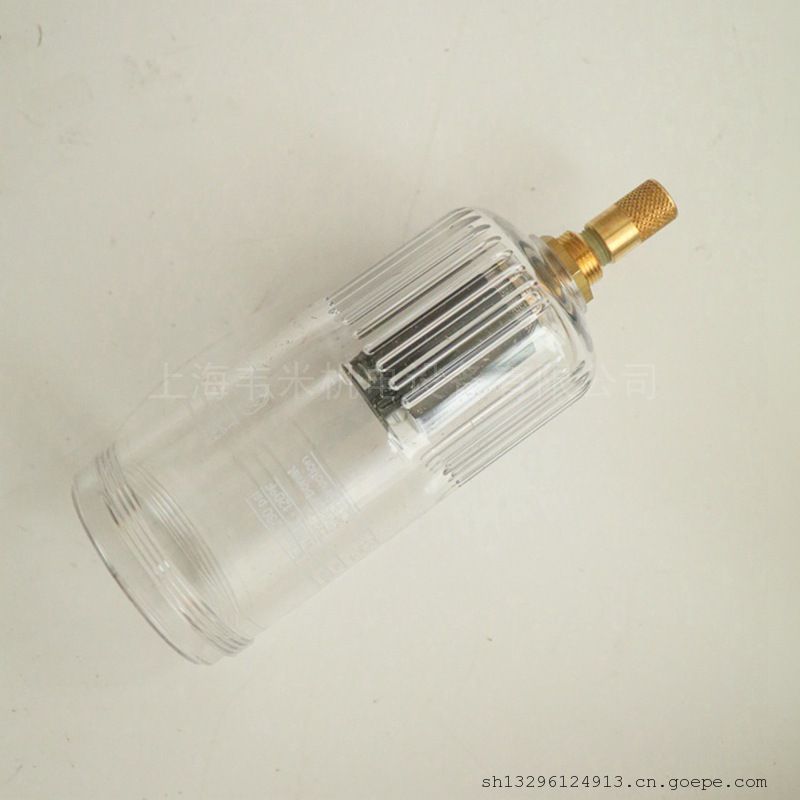

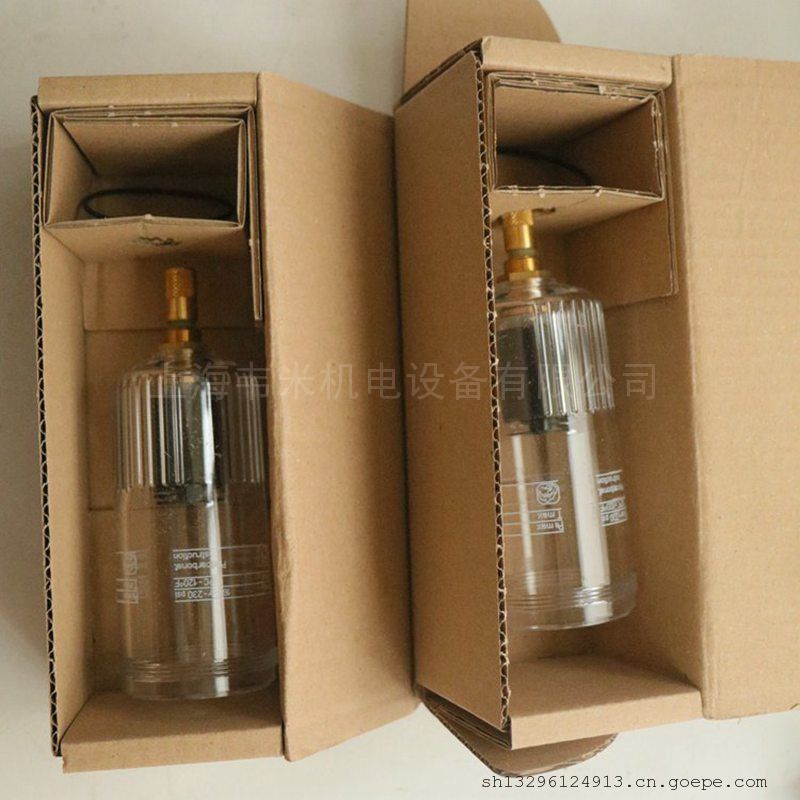

安沃驰AVENTICS气杯, 系列 NL4-CLS, NL6-CLS 1827009338
NL4-CLS-PNB-AO
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
规格
结构特点气杯
结构PC材质的容器，没有保护篮
过滤器的集水杯容积50 cm3
清除冷凝物全自动，无压打开
合格证书适合ATEX
运行压力1.5 bar
运行压力16 bar
环境温度-10 °C
环境温度60 °C
介质温度值-10 °C
介质温度值60 °C
介质压缩空气
重量0.2 kg
材料 气杯聚碳酸酯
密封件材料丙烯树胶

安沃驰AVENTICS分气块, 系列 AS2-DIS-R412006250
版本 分气块3x
组成部分 分气块
外壳 聚酰胺
密封件材料 丙烯树胶
 适合ATEX
Qn 1→2 2700 l/min
Qn 1→3 2000 l/min
Qn 1→4 900 l/min
Qn 1→5 2000 l/min
压缩空气连接 G 1/4
结构特点  可以组装成块
组成部分  分气块
安装位置  任意
合格证书  适合ATEX
工作压力范围  0 ... 16 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
重量  0,25 kg
为了能直接组装压力传感器，PE2系列以及PM1系列适用于法兰面
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

安沃驰AVENTICS压力表, 系列 PG1-SAS- R412004417
标准化 EN 837-1
结构特点 波登管式压力表
外壳 丙烯腈合成材料
密封件材料 聚四氟乙烯
压缩空气连接 G 1/4
接口 接口 后侧
结构特点  波登管式压力表
标准化  EN 837-1
质量等级  2,5
低 / 高环境温度  -40 ... 60 °C
介质  压缩空气
主刻度单位（外部）  bar
主刻度颜色（外部）  白色
辅助刻度单位（内部）  psi
辅助刻度颜色（内部）  灰色
背景颜色  黑色
指针颜色  白色


安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024002
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点  滑阀，正重叠
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 1
工作压力范围  See table
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  1060 l/min
防护等级 带接口  IP65
兼容性目录  See table
暂载率  100 %
接通时间型号  See table
关闭时间型号  See table
安装螺钉  M5 带有内六角
拧紧螺栓的小扭力  2,2 Nm
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 ST-0820031051
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀
外壳 不锈钢
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀
操作  电子
先导  内部
密封原理  金属密封
工作压力范围  2 ... 10 bar
控制压力 小/大  2 ... 10 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  5 ... 25 mg/m3
额定流量Qn  280 l/min
防护等级 带接口  IP65
暂载率  100 %
固定螺栓  M4 带有内六角
拧紧螺栓的小扭力  2,5 Nm
启动力矩公差  ±0,5
重量  0,22 kg
说明：本产品只可用经过润滑的压缩空气运行。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 WV02-0820038102
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 500 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
先导  内部
密封原理  软密封
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  500 l/min
标准化电路接口  ISO 15217
防护等级 带接口  IP65
暂载率  100 %
在多线路导线板上的组装  PRS-导线板
固定螺栓  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS调压阀, 系列 AS2-RGS-R412006106
操作 机械式
组成部分 调压阀
二级排放 带二次排气
锁定式 锁定式
外壳 聚酰胺
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 2200 l/min
压缩空气连接 G 1/4
组成部分  调压阀
安装位置  任意
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
调节器型号  隔膜式调压阀 可以组装成块
调整功能  带二次排气
封闭方式，封闭类型  用于挂锁
压力输送  单的
操作  机械式
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
次级排气（超过设定压力≤ 0.3 bar ）
带背部排气 (> 3 bar )


安沃驰AVENTICS调压阀, 系列 AS2-RGS-...-DS-R412006126
操作 机械式
组成部分 调压阀带连续供气
二级排放 带二次排气
锁定式 锁定式
外壳 聚酰胺
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 2200 l/min
压缩空气连接 G 1/4
组成部分  调压阀带连续供气
安装位置  任意
合格证书  适合ATEX
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
调节器型号  隔膜式调压阀 可以组装成块
调整功能  带二次排气
调节范围 小/大  See table
封闭方式，封闭类型  用于挂锁
压力输送  两侧
操作  机械式
重量  0,248 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
次级排气（超过设定压力≤ 0.3 bar ）
带背部排气 (> 3 bar )

安沃驰AVENTICS二位三通换向阀, 系列 CD12-5724560220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 4000 l/min
Qn 2-3 4000 l/min
额定流量Qn 4000 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  4000 l/min
额定流量 1-2  4000 l/min
额定流量 2-3  4000 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
暂载率  100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS四位五通换向阀, 系列 740-5727500220
换向原理 5/4
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口  8x1
压缩空气 接口 出口  8x1
工作电压DC 24 V
操作 电子
结构特点  膜片式中心阀
操作  电子
先导  内部
密封原理  软密封
组合原理（闭锁原理）  盘式原理 单重底板原理
工作压力范围  3 ... 10 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
标准化电路接口  EN 175301-803:2006
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  20 ms
关闭时间型号  54 ms
在多线路导线板上的组装  PRS-导线板
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
提示：为确保阀门的工作性能，低工作压力不应低于 3 bar ！
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 740-CP-5727920220
操作元件 双线圈
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
耐腐蚀 防腐蚀
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 950 l/min
压缩空气 接口 人口  10x1
压缩空气 接口 出口  10x1
工作电压DC 24 V
操作 电子
结构特点  膜片式中心阀
操作  电子
先导  内部
密封原理  软密封
组合原理（闭锁原理）  盘式原理 单重底板原理
工作压力范围  2 ... 10 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  950 l/min
标准化电路接口  EN 175301-803:2006
防护等级 带接口  IP65
反向极性保护  反极性保护
兼容性目录  See table
暂载率  100 %
接通时间型号  40 ms
在多线路导线板上的组装  PRS-导线板
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀, 系列 CD04-5772560220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, B型
类型 多芯插头
Qn 1-2 900 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
额定流量 1-2  900 l/min
额定流量 2-3  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
防护等级 带接口  IP65
兼容性目录  14
暂载率  100 %
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 CD04-5777250220
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, B型
类型 多芯插头
Qn 1-2 900 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  2 ... 10 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
额定流量 1-2  900 l/min
额定流量 2-3  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
防护等级 带接口  IP65
兼容性目录  14
暂载率  100 %
在多线路导线板上的组装  P-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位三通换向阀, 系列 579-5792600220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 850 l/min
压缩空气 接口 出口  8x1
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  2 ... 8 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  850 l/min
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  18 ms
关闭时间型号  16 ms
重量  0,093 kg
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 579-5792800620
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 出口  6x1
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  2 ... 8 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  520 l/min
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  27 ms
关闭时间型号  28 ms
重量  0,133 kg
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 579-5794400620
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 人口  6x1
压缩空气 接口 出口  6x1
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
先导  内部
密封原理  软密封
工作压力范围  2 ... 8 bar
低 / 高环境温度  -15 ... 50 °C
介质温度范围  -15 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
防护等级 带接口  IP65
反向极性保护  反极性保护
暂载率  100 %
接通时间型号  18 ms
关闭时间型号  16 ms
重量  0,093 kg
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
