AVENTICS压缩空气软管1820712014，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

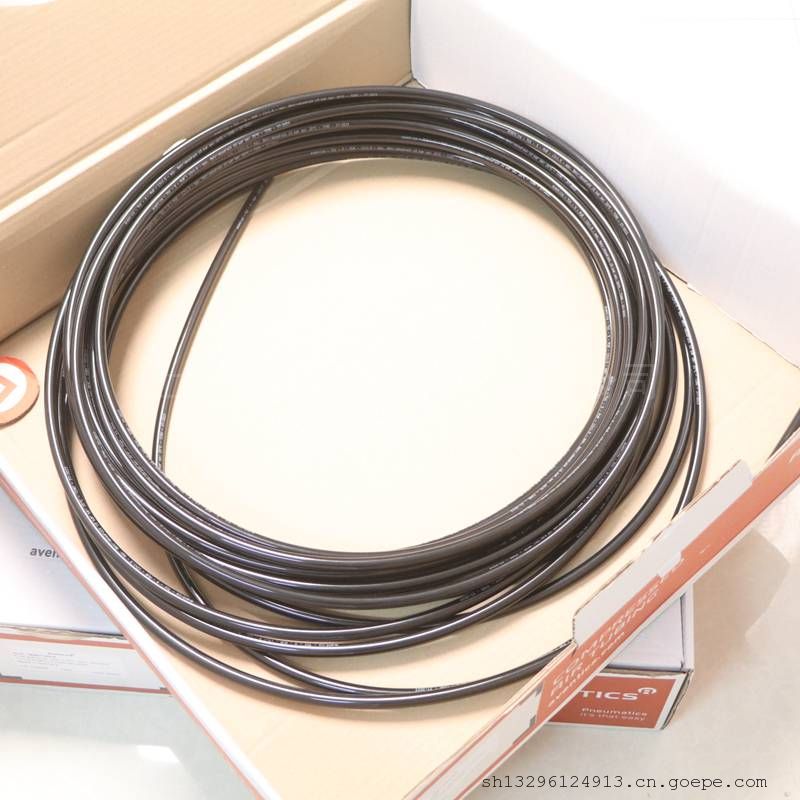

安沃驰AVENTICS压缩空气软管, 系列 TU1-S-PUR 1820712014
TU1-S-PUR-012-0150-BK-0025
AVENTICS TU1 系列提供多种塑料材料和颜色，以匹配您的管道应用并轻松识别气动回路。TU1 管适合动态铺设，可以形成各种工作环境，其中包含用于食品行业的型号。
规格
外部-φ12 mm
小弯折半径 20°C55 mm
壁厚1.5 mm
颜色黑色
低环境温度-30 °C
高环境温度80 °C
运行压力大可达 20°C10 bar
供货数量25 m
每米的重量0.06 kg
材料聚酯-聚氨酯

安沃驰AVENTICS压缩空气软管, 系列 TU1-S-PUR-R412014559
适用于动态引脚排列
外部直径    12 mm
壁厚    1.5 mm
材料：管子    聚酯-聚氨酯
颜色    天然
长度    50 m
运行压力大可达 20 °C     10 bar
低 / 高环境温度     -30 ... 80 °C
外部校准
适合在牵引链中使用



安沃驰AVENTICS传感器, 系列 ST9-0830100486
连接方式型    簧片型
外壳    聚酰胺
防护等级    IP67,IP65
芯数    3-針
接口尺寸    M8
类型    多芯插头
凹槽宽度    9 mm 沟槽
用于气缸系列    KHZ
防护等级     IP67 IP65
开关点精度     ±0,1 mT
额定电流，接通状态     < 7 mA
静态电流（无负荷）     < 3 mA
振动阻力     60 g (50 ... 2000 Hz)
冲击阻力     100 g / 11 ms
在使用干簧传感器时，我们推荐使用一个短路保护装置（SCPD）。



安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058361
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, M8, 4-針手动控制装置 : 按钮式单线圈带弹簧复位先导 : 外部的
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    DIN EN 60947-5-2
防护等级    IP65
芯数    4-針
接口尺寸    M8
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1500 l/min
标准化电路接口     DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子     等级 III
防护等级 带接口     IP65
发光二极管状态显示     黄色
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。




安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058501
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式双线圈先导 : 内部
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1500 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058601
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 内部
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
操作     电子
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1500 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058651
驱动电压 24 V DC5/2Qn = 1500 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 外部的
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1500 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058761
5/2Qn = 1500 l/min预控阀的宽度 : 15 mm底板连接 管式连接压缩空气 接口 出口 : G 1/4电气连接 : 多芯插头, ISO 15217, C 型可以组装成块手动控制装置 : 锁定式单线圈带弹簧复位先导 : 外部的
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 出口    G 1/4
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
先导     外部的
密封原理     软密封
组合原理（闭锁原理）     盘式原理
工作压力范围     -0.9 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
额定流量Qn     1500 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
在 DIN EN 60715 导轨上组装     TH35 x 15
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058128
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶,氢化-腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    1500 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
工作电压 AC    230 V
工作电压 AC    230 V
操作    电子
结构特点     滑阀，正重叠
密封原理     软密封
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     1500 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
无用发射符合     EN 50081:1992
在多线路导线板上的组装     P-导线板
拧紧螺栓的小扭力     2.5 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



AVENTICS安沃驰2x3/2换向阀, 系列 WV02-0820037152
2x3/2Qn = 600 l/min预控阀的宽度 : 15 mm常开/常闭管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式先导 : 内部
换向原理    2x3/2
结构特点    滑阀，正重叠
外壳    铝材
密封件材料    氢化-丙烯腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    600 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀，正重叠
先导     内部
密封原理     软密封
工作压力范围     2.2 ... 10 bar
控制压力 小/大     2.2 ... 10 bar
低 / 高环境温度     0 ... 50 °C
介质温度范围     0 ... 60 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     600 l/min
标准化电路接口     ISO 15217
防护等级 带接口     IP65
暂载率     100 %
接通时间型号     12 ms
关闭时间型号     24 ms
在多线路导线板上的组装     PRS-导线板
固定螺栓     M3
重量     0.16 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS三位五通换向阀, 系列 CD02-AL-0820039316
ISO 15407-118 mm5/3中位封闭Qn = 400 l/min压缩空气 接口 出口 VDMA 02底板电气连接 2, 多芯插头, ISO 15217, C 型手动控制装置 锁定式
标准化    ISO 15407-1
尺寸    18 mm
换向原理    5/3
结构特点    滑阀，正重叠
外壳    铝材
密封件材料    丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口    ISO 15217
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    400 l/min
压缩空气 接口 人口    VDMA 02底板
压缩空气 接口 出口    VDMA 02底板
工作电压DC    24 V
结构特点     滑阀，正重叠
先导     内部
密封原理     软密封
组合原理（闭锁原理）     底板原理
连接类型     底板连接
标准     ISO 15407-1, 18 mm
标准化电路接口     ISO 15217
工作压力范围     2.2 ... 10 bar
控制压力 小/大     2.2 ... 10 bar
低 / 高环境温度     0 ... 50 °C
介质温度范围     0 ... 60 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
防护等级 带接口     IP65
暂载率     100 %
安装螺钉     M3
重量     0.17 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。




安沃驰AVENTICS二位三通换向阀, 系列 CD07-5710400000
操作元件    单面气动操作,双气控
结构特点    滑阀，正重叠
外壳    压铸锌
密封件材料    丙烯树胶
额定流量Qn    1400 l/min
压缩空气 接口 人口    M14x1,5
压缩空气 接口 出口    M14x1,5
操作    气动
结构特点     滑阀，正重叠
操作     气动
密封原理     软密封
流量值     1400 l/min
工作压力范围     -0.95 ... 10 bar
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 1 mg/m3
重量     0.4 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。



安沃驰AVENTICS二位三通换向阀, 系列 CD07-5634461100
操作元件    按钮
换向原理    3/2
结构特点    滑阀，正重叠
按钮
外壳    压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料    丙烯树胶
额定流量Qn    1400 l/min
压缩空气 接口 人口    G 1/4
压缩空气 接口 出口    G 1/4
压缩空气接口型号    内螺纹
操作    机械式
结构特点     滑阀，正重叠
操作     机械式
换向原理     3/2
密封原理     软密封
额定流量Qn     1400 l/min
工作压力范围     -0.95 ... 10 bar
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
压缩空气中的含油量     0 ... 1 mg/m3
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。




安沃驰AVENTICS微型气缸, 系列 MNI-0822334203
实用原则    双作用式
缓冲    弹性
磁性销钉    带磁性活塞
活塞直径    25 mm
活塞杆螺纹    M10x1,25
标准化    ISO 6432
行程    50 mm
密封件材料    丙烯树胶,聚氨酯
防尘圈    聚氨酯
ATEX 中可选
压缩空气连接    G 1/8
压缩空气接口型号    内螺纹
标准     ISO 6432
合格证书     ATEX 中可选
压缩空气连接     内螺纹
工作压力范围     1 ... 10 bar
低 / 高环境温度     -25 ... 80 °C
介质温度范围     -25 ... 80 °C
介质     压缩空气
颗粒大小 max.     50 μm
压缩空气中的含油量     0 ... 5 mg/m3
确定活塞推力的压力     6.3 bar
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.
磁性传感器必需的紧固零件




安沃驰AVENTICS二位三通换向阀, 系列ST-0820031061
3/2Qn = 280 l/min预控阀的宽度 : 15 mm常闭/常闭管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式单线圈带弹簧复位先导 : 内部
操作元件    单线圈
复位型    带弹簧复位
换向原理    3/2
结构特点    滑阀
外壳    不锈钢
密封件材料    丙烯树胶
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    280 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
先导     内部
密封原理     金属密封
工作压力范围     2 ... 10 bar
控制压力 小/大     2 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     5 ... 25 mg/m3
额定流量Qn     280 l/min
防护等级 带接口     IP65
暂载率     100 %
固定螺栓     M4 带有内六角
拧紧螺栓的小扭力     2.5 Nm
启动力矩公差     ±0,5
重量     0.22 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。




安沃驰AVENTICS二位五通换向阀, 系列 ST-0820030161
操作元件    双线圈
换向原理    5/2
结构特点    滑阀
外壳    不锈钢
密封件材料    丙烯树胶
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    280 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
结构特点     滑阀
先导     内部
密封原理     金属密封
工作压力范围     2 ... 10 bar
控制压力 小/大     2 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     5 ... 25 mg/m3
额定流量Qn     280 l/min
防护等级 带接口     IP65
暂载率     100 %
固定螺栓     M4 带有内六角
拧紧螺栓的小扭力     2.5 Nm
启动力矩公差     ±0,5
重量     0.32 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。



安沃驰AVENTICS二位五通换向阀, 系列 ST-0820030153
5/2Qn = 280 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 内部
操作元件    双线圈
换向原理    5/2
结构特点    滑阀
外壳    不锈钢
密封件材料    丙烯树胶
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    280 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压 AC    24 V
操作     电子
先导     内部
密封原理     金属密封
工作压力范围     2 ... 10 bar
控制压力 小/大     2 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     5 ... 25 mg/m3
额定流量Qn     280 l/min
防护等级 带接口     IP65
暂载率     100 %
固定螺栓     M4 带有内六角
拧紧螺栓的小扭力     2.5 Nm
启动力矩公差     ±0,5
重量     0.32 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。




安沃驰AVENTICS二位五通换向阀, 系列 ST-0820030151
5/2Qn = 280 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 内部
操作元件    双线圈
换向原理    5/2
结构特点    滑阀
外壳    不锈钢
密封件材料    丙烯树胶
防护等级    IP65
接口尺寸    ISO 15217, C 型
类型    多芯插头
额定流量Qn    280 l/min
压缩空气 接口 人口    G 1/8
压缩空气 接口 出口    G 1/8
工作电压DC    24 V
操作    电子
先导     内部
密封原理     金属密封
工作压力范围     2 ... 10 bar
控制压力 小/大     2 ... 10 bar
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 50 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     5 ... 25 mg/m3
额定流量Qn     280 l/min
防护等级 带接口     IP65
暂载率     100 %
固定螺栓     M4 带有内六角
拧紧螺栓的小扭力     2.5 Nm
启动力矩公差     ±0,5
重量     0.32 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。


安沃驰AVENTICS二位五通换向阀, 系列 IS12, 型 2-0820025303
ISO 5599-1ISO 25/2带弹簧复位单线圈Qn = 2500 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, M12, 3-針手动控制装置 锁定式
标准化    ISO 5599-1
尺寸    ISO 2
操作元件    单线圈
复位型    带弹簧复位
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺
密封件材料    丙烯树胶
防护等级    IP65
芯数    3-針
接口尺寸    M12
类型    多芯插头
额定流量Qn    2500 l/min
压缩空气 接口 人口    按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口    按照标准ISO 5599-1制造的接地板
工作电压DC    24 V
结构特点     滑阀，正重叠
密封原理     软密封
组合原理（闭锁原理）     单重底板原理
连接类型     底板连接
标准     ISO 5599-1, ISO 2
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     2500 l/min
防护等级 带接口     IP65
发光二极管状态显示     黄色
理论电阻     1480 Ω
暂载率     100 %
安装螺钉     M6 带有内六角
拧紧螺栓的小扭力     4 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。




安沃驰AVENTICS二位五通换向阀, 系列 IS12, 型 2-0820025326
ISO 5599-1ISO 25/2双线圈Qn = 2500 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, M12, 3-針手动控制装置 按钮式
标准化    ISO 5599-1
尺寸    ISO 2
操作元件    双线圈
换向原理    5/2
结构特点    滑阀，正重叠
外壳    聚酰胺
密封件材料    丙烯树胶
防护等级    IP65
芯数    3-針
接口尺寸    M12
类型    多芯插头
额定流量Qn    2500 l/min
压缩空气 接口 人口    按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口    按照标准ISO 5599-1制造的接地板
工作电压DC    24 V
结构特点     滑阀，正重叠
密封原理     软密封
组合原理（闭锁原理）     单重底板原理
连接类型     底板连接
标准     ISO 5599-1, ISO 2
低 / 高环境温度     -10 ... 50 °C
介质温度范围     -10 ... 60 °C
介质     压缩空气
颗粒大小 max.     5 μm
压缩空气中的含油量     0 ... 5 mg/m3
额定流量Qn     2500 l/min
防护等级 带接口     IP65
发光二极管状态显示     黄色
理论电阻     1480 Ω
暂载率     100 %
安装螺钉     M6 带有内六角
拧紧螺栓的小扭力     4 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS压缩空气软管1820712014
