REXROTH数据存储器3842508038，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

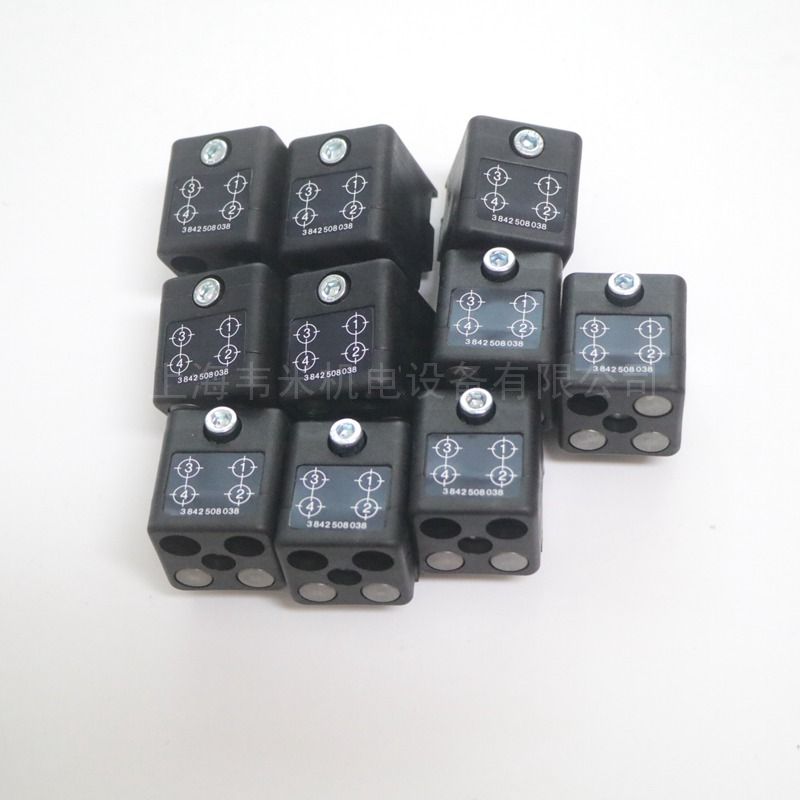

力士乐REXROTH数据存储器
3842508038
ID 10/D

力士乐REXROTH装配元件：支撑型材、连接元件、滑块、导轨、卡装式容器、材料输送架、工件托盘、输送机、输送型材、弯曲段、支腿套件、分离器、挡停器、通信模块，天线和电缆、装配套件。

力士乐REXROTH阻尼器
3842535360
阻尼器DA 1/B
气动阻尼器
阻尼水平可调
工件载体负载允许为0.5 kg至6 kg（输送速度为9 m/min）
额定速度[m/min]
6,9,12,15,18
交货范围
包括安装在输送线上的紧固材料，气动直螺纹连接（插头固定）
交货通知单
安装
工件载体总质量[mG]乘以[kg]10,10,9,8,7
工件载体总质量[mG][kg]10.
干燥室[%rF]1.
质量[m]0.5
气动插入式接头[?][mm]4.
所需压缩空气连接[pmax][bar]6.
所需压缩空气连接[pmin][bar]4.
必要的配件
气动阀。推荐：力士乐M5，标称流量100 l/min
重量[kg]0.3

力士乐REXROTH齿形带
3842536896

力士乐REXROTH铰链
3842544531
铝制铰链P1=45 P2=45

力士乐REXROTH挡停器
3842547785
版本VE 2/D-60
分离器VE 2/D-60
气动分离器
阻尼，工件托架的总重量可达60 kg
阻尼无限可调
可与WT 2/E、WT 2、WT 2/F和WT 2/LS组合使用（仅限LS版本）
适用于EPA
产品特性ESD  对
材料参考
外壳：铝，硬质阳极氧化，锁：钢，硬化
交货范围
包括用于安装在输送线ST 2/…上的安装材料。。。
交货通知单
安装
笔记
应要求提供高温分离器
工件载体总质量[mG][kg]  60
质量[m]  1
工作温度[T]  0 ...+60°C
气动插入式接头[?][mm]  4
所需压缩空气连接[pmax][bar]  6
所需压缩空气连接[pmin][bar]  4
额定速度[m/min]
6,9,12,15,18,24
工件载体总质量[mG]乘以[kg]
60,40,35,30,30,24
推荐配件
反向停止VE 2/RS
重量[kg]0.550


力士乐REXROTH电机夹板输送机
3842547991
电动机230/400V90W50HZ-265/460V100W60HZ

力士乐REXROTH电机夹板输送机
3842547993
三相异步电机 MOTOR 230/400V180W50HZ-265/460V220W60HZ

力士乐REXROTH小角轮
3842562471
小角轮 B=80

力士乐REXROTH读写头
3842168610
写入头ID 10/S

力士乐REXROTH齿形带
3842515257
齿型带 25T5/610 O E

力士乐REXROTH附件齿轮
3842520723
附件齿轮 GS 13-1 I=12:1

力士乐REXROTH附件齿轮
3842521219
附件齿轮 GS137 I=12:1

力士乐REXROTH附件齿轮
3842522215
附件齿轮 GS137 I=10:1

力士乐REXROTH减震器
3842525734
阻尼器DA 2/100-C
适用于允许总质量不超过100 kg的工件托架
气动阻尼器
无限可调
进入纵断面时
重型和轻型工件轴承之间2:1比例的阻尼
可与WT 2、WT 2/F、WT 2/H和WT 2/F-H组合使用
生产地点：ST2/…线。。。，Bandstrecke BS 2/。。。
产品特性
交货范围
包括安装材料、阻尼器DA 2/100-C，用于插入工件托架WT 2和WT 2/F
交货通知单  未组装
工件载体总质量[mG][kg]100.
质量[m]5.
工作温度[T]0 ...+60°C
气动插入式接头[?][mm]6.
材料参考
外壳：铝，硬质阳极氧化，挡块：钢，硬化
高温风门应要求提供
额定速度[m/min]6,9,12,15,18
工件载体总质量[mG]乘以[kg]100,100,100,95,55
重量[kg]1.490

力士乐REXROTH注塑模子壳
3842527356
盖子LI C 69X170X18

力士乐REXROTH立方连接件
3842529011
1箱型号（3842549868）
方形连接件40/3
用于同一横截面型材的防扭转角连接
用于关闭开口的盖帽
通过自成型螺钉拧紧到型材上
产品特性
型材坡口10.
尺寸40x40
ESD对
出口数量3.
包装单元20
弯矩3P[Nm]70
材料 压铸铝
推荐配件  沉头螺钉S12x30，盖帽D24信号灰（PP），盖帽D24-黑色（PP）
重量[kg]0.084

力士乐REXROTH传动箱外壳
3842549716
传动箱 AS2 右侧外壳

力士乐REXROTH齿轮附件
3842563319
附件齿轮 GS 14-2 I=10:1

力士乐REXROTH上半壳
3842564619
上半壳 ANTRIEB/UMLENKUNG BS2

力士乐REXROTH偏心轮
3842530271
偏芯轮 D8 DI4 L8


力士乐REXROTH齿轮马达
3842554306
齿轮马达 GKM16-3 47/714B IE3 B

力士乐REXROTH开关支架
3842567085
开关支架 SH 2/S

力士乐REXROTH齿形带
3842992517
齿型带 25T5 A

力士乐REXROTH导杆
3842531699
导引杆 AL-WT KPL

力士乐REXROTH输送机
3842547470
三相异步电机 MOTOR 200/346V90W50HZ-220/400V100W60HZ

力士乐REXROTH输送机
3842547992
三相异步电机 MOTOR 230/400V250W50HZ-265/460V290W60HZ

力士乐REXROTH齿形带
3842503925
齿型带 25T5/785 A

力士乐REXROTH塑料平板链的链条销
8981010510
塑料平板链拆卸工具
塑料平板链的链条销
重量  0.33kg

力士乐REXROTH挡停器3842558795
VE 2/D-175 分离器
VE 2/D-175闸门
气动截止门
特别坚固的全金属设计，带双活塞阻尼器
无限可调阻尼
总重量高达175公斤的佳阻尼
20mm的短阻尼路径
阻尼时间短
安装尺寸短
可与WT 2、WT 2/F和WT 2/LS结合使用（仅适用于LS版本）
适用于EPA
产品属性
ESD    对
高工作温度[T]    5.60摄氏度
气动直线连接[?][mm]    6.
标称速度[vN]    6米/分钟、9米/分钟和12米/分钟
小工件托盘重量m    5公斤
工件托盘总重量[mG][kg]    175
交付范围    包括安装在ST 2/…上的所有紧固材料。。。输送机段
工件托盘总重量[mG][kg]    175,160,145,110,90,50,35
交货信息    完全组装
所需压缩空气连接[pmax][bar]    6.
所需压缩空气连接[pmin][bar]    4.
注意事项    根据要求提供高温截止门
材料信息    外壳：铝，硬质阳极氧化，止动凸轮：钢，硬化
推荐配件    VE 2/RS返回停止
重量[kg]    1.6

力士乐REXROTH齿轮马达3842554312
齿轮马达 GKM16-3 29/804A IE3 B

力士乐REXROTH偏心轮3842546929
偏芯轮 D=19,6 COMPLETE

力士乐REXROTH圆带3842538940
圆带 COEXTRUD.SW A L=835

力士乐REXROTH齿形带3842525345
齿型带 25T5/780

力士乐REXROTH弹簧拉出器3842520055
拉簧 2-4 KG
用于承载能力介于 2.0 和 4.0 kg 之间的弹簧拉出器
弹簧拉力，承重能力在2.0至4.0公斤之间
弹簧拉力用于符合人体工程学的工具供应，如螺丝刀，以减少工人的不均匀和高压力
轴承载荷和电缆长度可调
在工作站用吊架和小车或滑动吊架组装
产品属性
系统重量[kg]  2.
可伸缩电缆[mm]  2000
轴承载荷  2,0 ... 4, 0
交付范围  包括安全线
重量[kg]  2.29


力士乐REXROTH数据存储器
3842508038
ID 10/D

力士乐REXROTH附件齿轮3842503063
附件齿轮 GS 13-1 I=38:1

力士乐REXROTH传感器3842501548
接近开关 M12-M12 SN=4MM L=70
M12x70 传感器
产品属性
符合性  cULus、CE、EAC
螺纹尺寸  M12 x 70
工作电压DC[V]  10 ... 30
环境温度[T]  -40…+85°C
推入式配件  M12x1
标称开关距离[Sn][mm]  4.
开关频率[Hz]  2500
防护等级  IP68
工作电流[mA]  200
机械安装  不冲水
功能显示  发光二极管
切换输出  PNP
长度[L]  70
材料信息  外壳：不锈钢，不锈钢，活性表面：LCP
切换功能  常开（否）
注意事项  IEC 60947-5-2
所需配件  开关支架
重量[kg]  0.04


力士乐REXROTH驱动轮3842305209
驱动轮 AS 2/M

博世力士乐在各个行业实现面向未来生产的装配技术。提供可无缝集成到生产 IT 中的智能和模块化硬件和软件解决方案。从进货到生产和出货的各个流程，帮助您计划、设计和持续改进。我们的产品组合覆盖由铝型材制成的流动式货架和框架、符合人体工程学的装配工作站到全自动生产线的输送系统。基于数十年的实践经验，复杂而独特的多功能装配技术进一步不断发展。


基本机械元件
灵活性强：源自装配系统
如果为特定用途单独定制作业环境，则更加高效。从框架、围栏、特殊的系列化生产机械和ESD传导系统，到材料供应和链接的工作站或生产线，博世力士乐灵活的装配系统可为任何行业的任何任务提供快捷、完整的解决方案。

30多年前，博世引进了一套模块化系统，而如今我们的模块化系统所包含的零件远远超过1500个。其实这个创意相当简单：系统基于铝型材，型材上设有“连续的”纵向割缝。

由于系统的改进、面向客户的服务和全面的服务支持，包括免费的规划软件，我们的模块化系统可提供您需要的一切，以打造高效的作业环境。


力士乐VE 2 挡停器
0842900300
气动挡停器
倾斜挡停器；可打开，不会对工件托盘的接触面造成磨损
不容许采用可反转运行
将一个或多个堆积工件托盘停止在确定的工件托盘止动表面。当压力释放后，挡停器通过弹簧关闭，同时工件托盘停止。安装在辊道内，直接装于输送段。
工件托盘的总重  200kg
工作温度  0 ... +60℃
需要的压缩空气接口  4 ... 6bar
气动压入配合 φ  4mm
包括用于安装至 ST 2/... 输送段的紧固材料
气动元件
0842900300
版本VE 2
分离器VE 2
气动分离器
翻车机；工件载体接触面无磨损的开口
不允许反向操作
可与WT 2/E、WT 2、WT 2/F和WT 2/LS组合使用
产品特性
交货通知单
安装
额定速度[m/min]
6,9,12,15,18
材料参考
外壳：PA 6，锁定手柄：黄铜，锁定锁：PA 66
交货范围
包括用于安装在输送线ST 2/…上的安装材料。。。，气动元件
工件载体总质量[mG][kg]200.
工作温度[T]0 ...+60°C
气动插入式接头[?][mm]4.
所需压缩空气连接[pmax][bar]6.
所需压缩空气连接[pmin][bar]4.
笔记
应要求提供高温分离器
工件载体总质量[mG]乘以[kg]
200,140,100,70,50
推荐配件
后挡板VE 2/RS，开关支架SH 2/。。。，职位查询
重量[kg]0.430

力士乐REXROTH标准框架模块
3842174302
标准边长为 160 至 400 mm 的转角模块
320 mm 框架扩展模块
材料：
- 带 PA（聚酰胺）耐磨垫的转角/扩展模块 (PA)，或者
- 带 PE（聚乙烯）耐磨垫的转角/扩展模块 (PA)
适用于总重 mW > 50 kg 和输送速度 vN >12 M/min 的情况，需要加固型框架模块
可接合 WT 2 承载板使用
框架模块用于自行装配工件托盘。PA 基本解决方案适合用于传送带/齿形带和平顶链输送介质。
带 PE 耐磨垫的框架模块需用于双排链和堆积滚子链输送介质。PE 缓冲垫不适用于在 ESD 平顶链上堆积运行。

力士乐REXROTH分离器
VE-VF 分离器
VE-VF/M 分离器
用于可靠地停止工件托盘的分离器
适合后续安装，不必中断侧导向装置
分离器可以安装在任意位置
开关支架，用于安装到分离器上，大积放负荷 50 kg
提供两种规格：
VE-VF 用于干燥或者有油污的环境
VE-VF/M 用于有腐蚀性的应用
挡停器 VE-VF 3842528852
供货范围 包括固定材料


力士乐REXROTH 滑动挡块VA 2/50 - 可反转
3842191721
滑动挡块，可气动提升
一体式开关托架
可反转运行
不适用于 ST 2...-H 输送段
通过传感器感应滑动挡块的上部位置
可与 WT 2 和 WT 2/F 搭配使用
滑动挡块用于连接了两个以上总线输送段并需要辅助止挡的横向输送段。滑动挡块启动后，横向提升装置可将工件托盘送入纵向输送段。系统降压时，可气动降低的滑动挡块延伸至下部末端位置。使用正好位于输送段上辊道内部的传感器，可以检测滑动挡块的上部位置。


力士乐REXROTH支重轮
支承轮 D58X30 MITTELBORD
3842218940
3842218944
支承辊轮，用于构建滑车或滚轮段
装在带有 10 mm 锁坑的型材上
采用大直径的深沟球轴承，运行特性出色
支承滚轮带有轮缘，可在 10 mm 锁坑中导向
防静电导电


博世力士乐（BOSCH-REXROTH）支重轮
支承辊轮，用于构建滑车或滚轮段
装在带有 10 mm 锁坑的型材上
采用大直径的深沟球轴承，运行特性出色
支承滚轮带有轮缘，可在 10 mm 锁坑中导向
防静电导电


力士乐REXROTH卡装式容器
在工作站或在材料输送架中定位小零件
表面设计符合人体工程学，以轻松稳固地进行抓取
可与卡装架和护盖结合使用
3842344752卡装式容器 GB-1210 浅灰色


博世力士乐（BOSCH-REXROTH）法兰螺母，T 形螺栓
凸肩螺母 M8
3842345081
法兰螺母 10 mm 锁坑 M8
固定和导电连接
螺栓端部凹口用于标记正确的位置
型材精加工：不需要
