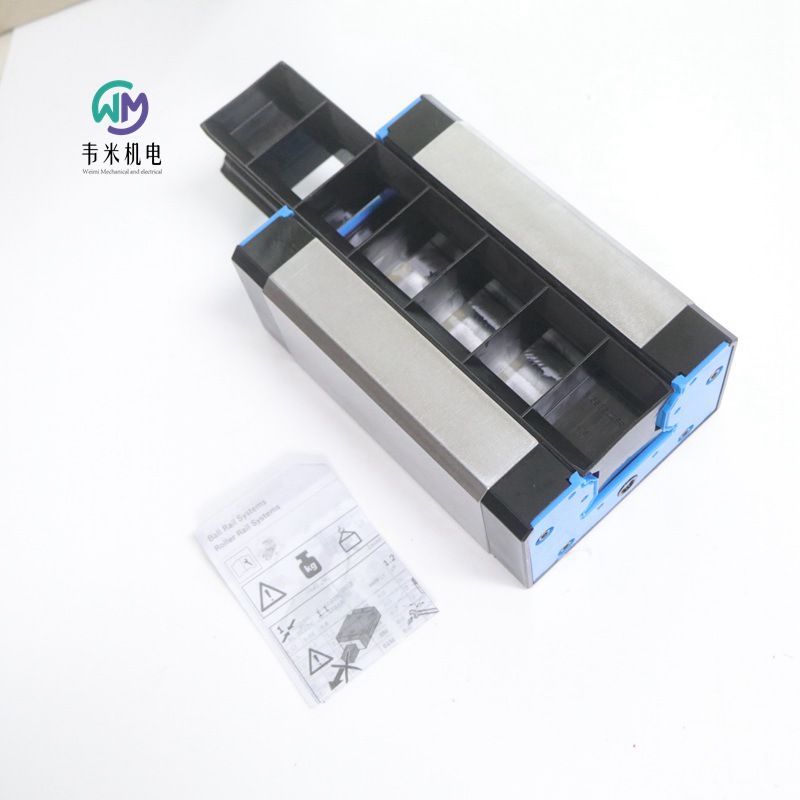

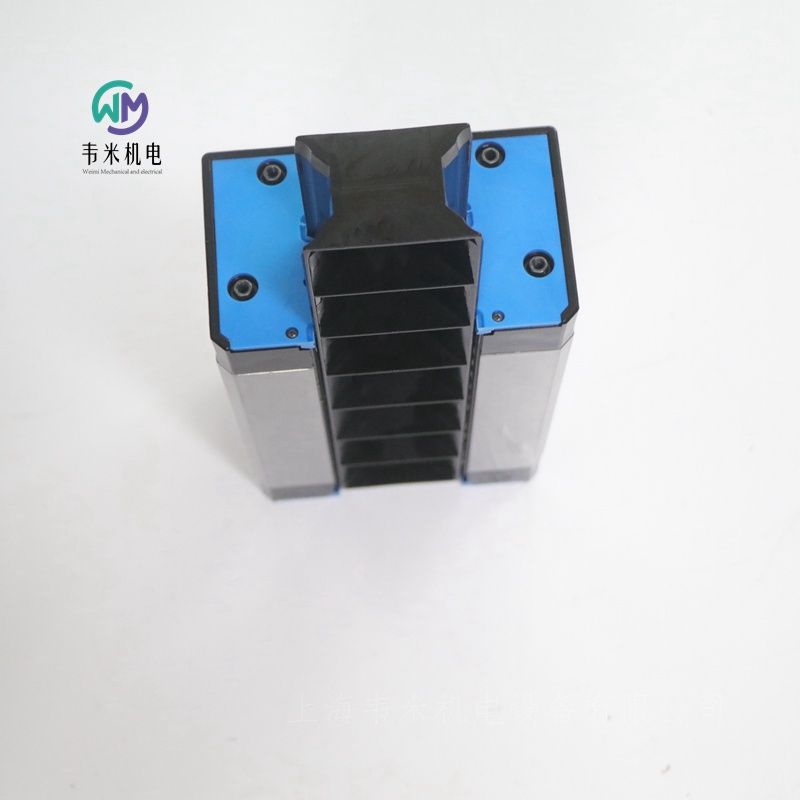

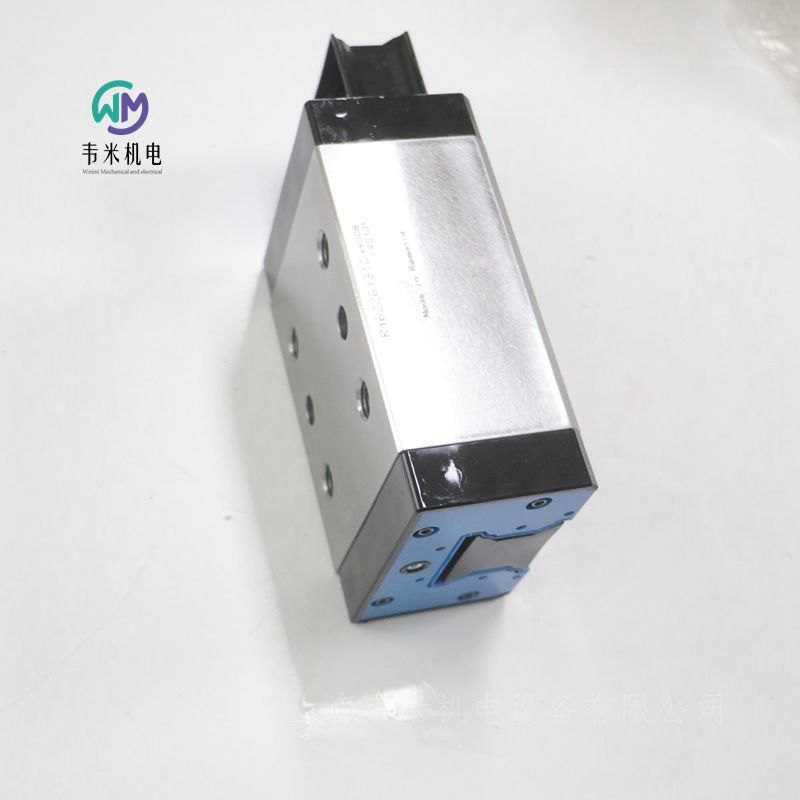

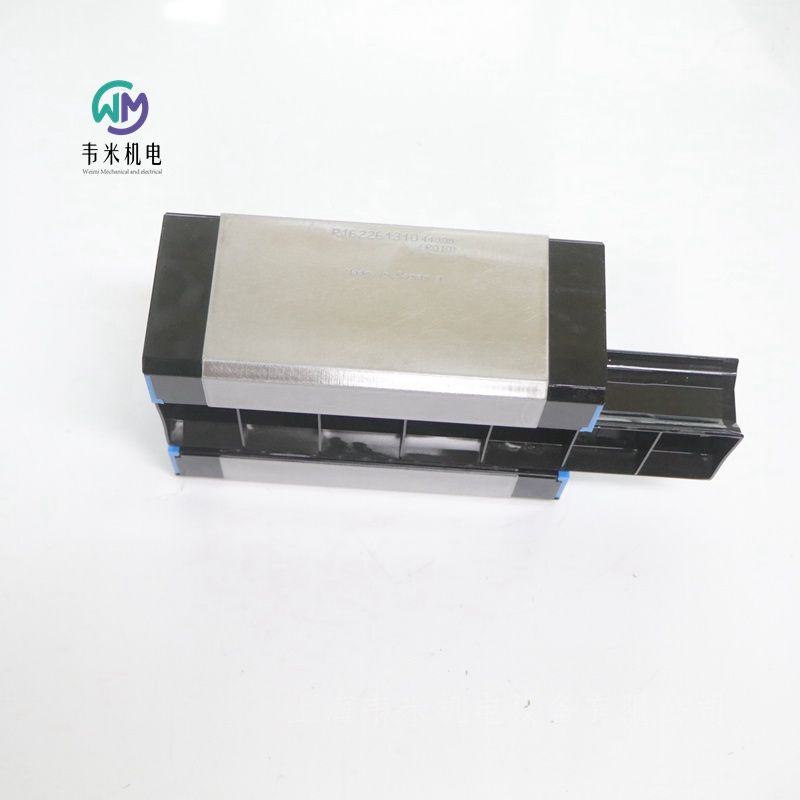

REXROTH滚珠滑块R162261310，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH滚珠托架 KWC-065-SNS-C1-H-2
R162261310
滚珠滑块，SNS，规格 65，CS 钢，高精度，低预紧，不带滚珠链
滚珠滑块精度高，具有以下产品特性：
规格 65
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C1：低度预紧
精度等级 H：高 (H)
不带滚珠链
防腐处理
无首次润滑
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
45° 角润滑嘴散装供货。
标准款导向滑块体
导向滑块的总长度 = 188.0 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
应用范围：适用于横向上空间受限的场合
针对外部承载容量极高的重型机器结构的重型滚珠滑块
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
低噪音级和出色的运行能力
各种不同预紧等级
周围均有金属螺纹的润滑油嘴
可用于各种 SNS 滚珠导轨
各负载方向的刚度都较高 - 可用于每根轨道只有一个滑块的应用
所有配件均配置有端面紧固螺纹
长效润滑可在数年内持续有效
规格    滚珠导轨系统
公称尺寸 [mm]    65
结构型式    SNS – 窄型 标准长 标准高
构造型式    重载滚珠滑块
型材导轨系统材质    碳钢
预紧等级    C1 - 低度预紧
精度等级    H - 高精密
密封件    SS - 标准密封件
滚珠链    无滚珠链（标准）
自动调整以补偿轴心差    不能自动对准
导向滑块宽度 [mm]    126
导向滑块长度 [mm]    188
导向滑块高度 [mm]    76
带导轨的导向滑块的高度 [mm]    90
润滑    已防腐处理，未进行预润滑
大加速度 amax [m/s²]    250
提示 大加速度 amax    当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2
大允许线性速度 vmax [m/s]    3
允许环境温度 (min. … max.)    -10 °C ... +80 °C
允许环境温度 (min. … max.) 提示    短时间内可维持高达 100°C。在零下温度时请询问。
摩擦系数 μ    0.002 ... 0.003
摩擦系数 μ 提示    无密封摩擦
重量 [kg]    8.56
额定动载荷 C50 [N]    217000
动态承载量 C50 提示    额定动载荷和动转矩以 50 000  m 行程为基准确定。
额定动载荷 C100 [N]    172000
动态承载量 C100 提示    额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态额定载荷 C0 [N]    280000
额定动扭转转矩 Mt50 [Nm]    8580
提示 额定动扭转转矩 Mt50    额定动载荷和动转矩以 50 000  m 行程为基准确定。
额定动扭转转矩 Mt100 [Nm]    6810
提示 额定动扭转转矩 Mt100    额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态扭转力矩载荷 Mt0 [Nm]    11100
额定纵向动转矩 ML50 [Nm]    5750
提示 额定纵向动转矩 ML50    额定动载荷和动转矩以 50 000  m 行程为基准确定。
额定动纵向转矩 ML100 [Nm]    4560
提示 额定动纵向转矩 ML100    额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态纵向力矩载荷 ML0 [Nm]    7400
导轨节距 T [mm]    150
尺寸 A（型材导轨系统） [mm]    126
尺寸 A1（型材导轨系统） [mm]    63
尺寸 A2（型材导轨系统） [mm]    63
尺寸 A3（型材导轨系统） [mm]    31.5
尺寸 B（型材导轨系统） [mm]    188
尺寸 B 公差（型材导轨系统） [mm]    0.5
尺寸 B1 [mm]    139.6
尺寸 E1 [mm]    76
尺寸 E2（型材导轨系统） [mm]    70
尺寸 E8（型材导轨系统） [mm]    76
尺寸 E8.1（型材导轨系统） [mm]    100
尺寸 E9（型材导轨系统） [mm]    11
尺寸 E9.1（型材导轨系统） [mm]    53.5
尺寸 H [mm]    90
尺寸 H1（型材导轨系统） [mm]    76
尺寸 H2 带防护带（型材导轨系统） [mm]    60.15
尺寸 H2 不带防护带（型材导轨系统） [mm]    59.85
尺寸 K3（型材导轨系统） [mm]    16
尺寸 N3（型材导轨系统） [mm]    21
尺寸 N6（型材导轨系统） [mm]    38.5
尺寸 N6 公差（型材导轨系统） [mm]    ±0.5
尺寸 S2（型材导轨系统）    M16
尺寸 S5（型材导轨系统） [mm]    18
尺寸 S9    M4x7 mm
尺寸 S9 螺纹直径（型材导轨系统）    M4
尺寸 S9 螺距 [mm]    7
尺寸 T1 min [mm]    21
尺寸 V1 [mm]    15
