力士乐溢流阀ZDB6VA2-42/50V，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

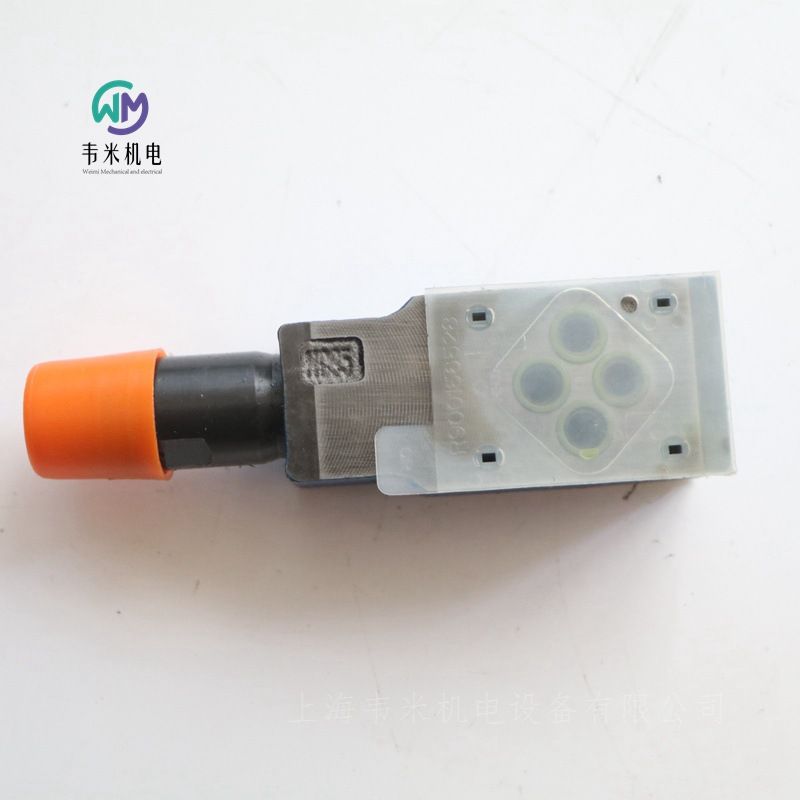

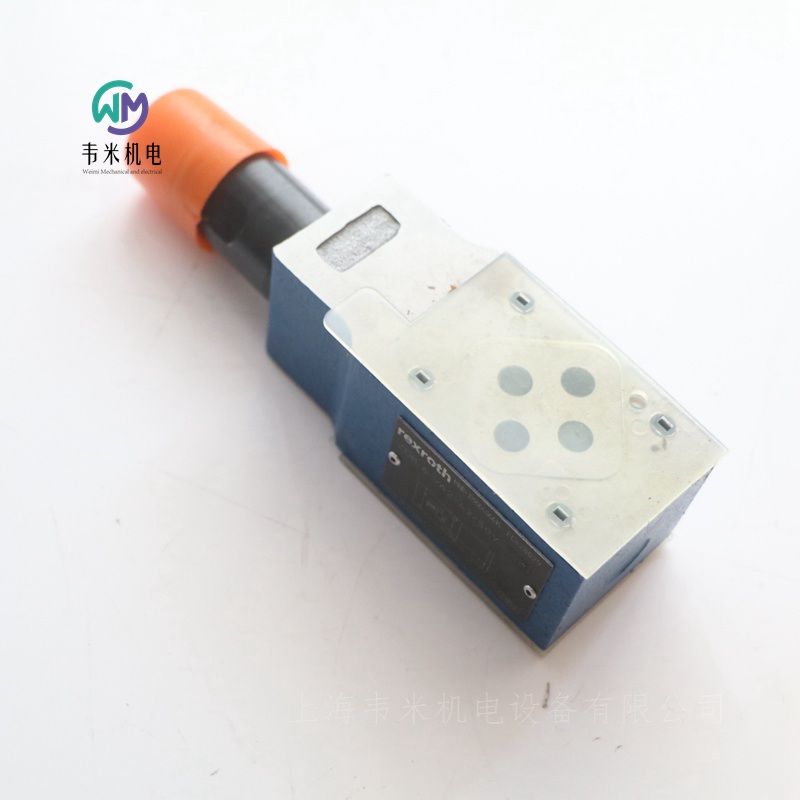

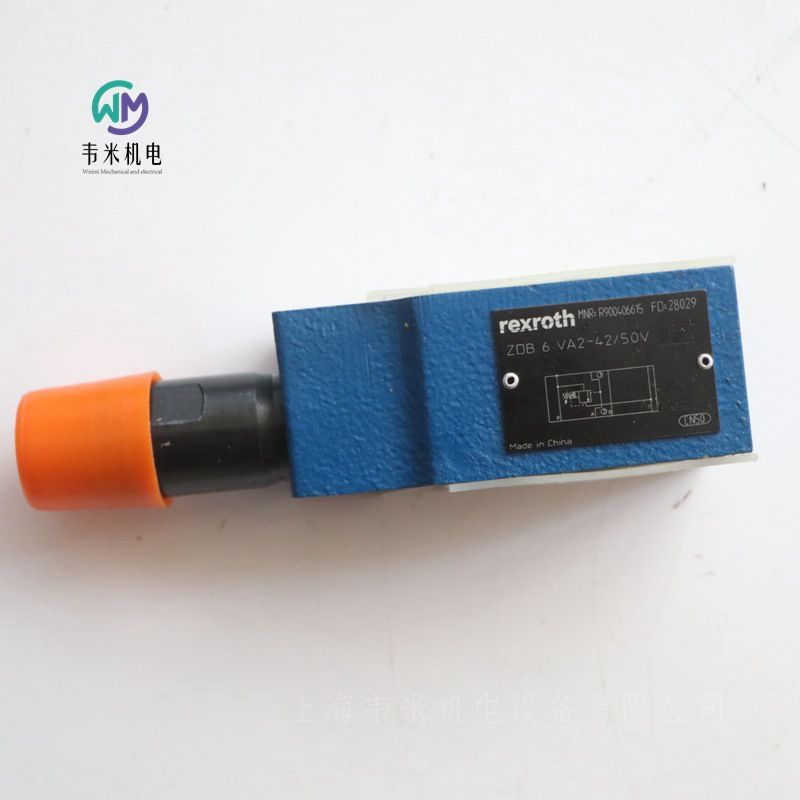

力士乐REXROTH溢流阀ZDB6VA2-4X/50V
R900406615 ZDB6VA2-42/50V
公称尺寸 6，符号 A - T，带手动操作
液压  阀门  压力阀  机械溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
切换阀
限压阀
带保护帽的内六角
连接图    ISO 4401-03-02-0-05
产品系列    Z.DB6V
工作压力. [bar]    315
体积流量 [l/min]    60
活塞符号    A → T
连接类型    叠加阀板
标称尺寸    6
驱动类型    通过手动致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封件    FKM
重量 [kg]    1.14

力士乐REXROTH先导控制溢流阀
ZDB6, Z2DB6
规格 6
组件系列 4X
大工作压力 315 bar
大流量 60 l/min
重量：
ZDB6    1kg
Z2DB6  1.2kg
介质  液压油
介质温度范围  -20℃至+80℃
黏度范围  10至800mm²/s
叠加阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
4 个压力等级
5 个油路选项
带 1 个或 2 个压力阀阀芯
用于压力调节的 4 种调整类型，可选（旋钮、六角套筒和保护帽、带刻度可锁定旋钮、带刻度旋钮）
防腐蚀设计
ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。
这些阀用于限制系统压力。
这些阀门主要由壳体和一个或两个压力阀阀芯组成。
可通过调整类型设置系统压力。
示例型号“VA”：
在初始位置时阀关闭。通道 A 中的压力作用于阀芯。同时，压力还通过喷嘴施加于阀芯的弹簧负载侧并通过喷嘴施加于先导座。如果通道 A 中的压力超过弹簧上设定的值，则先导座开启。
液压油从阀芯的弹簧负载侧、喷嘴和通道流入通道 T。所产生的压降使阀芯移动，从而打开从 A 到 T 的连接，同时维持弹簧处设定的压力。
两个弹簧腔的先导泄油通过通道 T 于外部实现。
德国力士乐REXROTH先导式溢流阀订货号和型号：
R900507526 ZDB6VA1-4X/100V
R900522027 ZDB6VA1-4X/315V
R900406615 ZDB6VA2-4X/50V
R900409889 ZDB6VA2-4X/100V
R900409886 ZDB6VA2-4X/200V
R900409893 ZDB6VA2-42/315V
R900909480 ZDB6VB1-42/315
R900422214 ZDB6VB2-42/50V
R900431401 ZDB6VB2-42/100
R900409854 ZDB6VB2-4X/200V
R900409896 ZDB6VB2-4X/315V
R900586621 ZDB6VP1-4X/100V
R900596138 ZDB6VP1-4X/200V
R900598455 ZDB6VP1-42/315V
R900447152 ZDB6VP1-42/200
R900409933 ZDB6VP2-42/100V
R900428339 ZDB6VP2-42/200
R900409844 ZDB6VP2-42/200V
R900409844 ZDB6VP2-4X/200V
R900422075 ZDB6VP2-42/315
R900409898 ZDB6VP2-42/315V
R900409847 ZDB6VP2-42/50V
R901447445 ZDB6VP2-42/315J3V
R900411318 Z2DB6VC2-42/315V
R900411314 Z2DB6VD2-42/200V

力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WRA
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈，带外部电子元件的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部控制电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧和的控制阀芯
带对中螺纹的线圈和
线圈断电后，通过压缩弹簧使控制阀芯保持在中心位置
通过为比例电磁铁通电直接对控制阀芯进行操作，例如控制线圈“b”
将控制阀芯与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
控制阀芯在压缩弹簧的作用下返回到中心位置
带两个阀芯位置的阀门（型号 4WRA...A...）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞或带 NG10 的盖来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，须安装一个预载阀（预载压力约为 2 bar）。
德国力士乐REXROTH比例换向阀订货型号：
R900925553 4WRA6EA07-23/G24N9K4/V
R900902095 4WRA6W30-23/G24N9K4/V
R900902095 4WRA6W30-22/G24N9K4/V
R900902097 4WRA10E60-2X/G24N9K4/V
R900907650 4WRA10W60-2X/G24N9K4/V
R900907650 4WRA10W60-22/G24N9K4/V
R901054483 4WRA10EA00-2X/G24K4/V-828
R901054483 4WRA10EA00-22/G24K4/V-828
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
R900904794 4WRSE6V1-35-31/G24K0/A1V
0811403017 4WRBA10EA75-2X/G24K4/M-828

力士乐REXROTH液压比例方向阀
R900954408 4WRA10EA30-2X/G24K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号EA
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.44

力士乐REXROTH液压比例方向阀
R900926985 4WRA10EA30-2X/G24N9K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号EA
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.42

力士乐REXROTH液压比例方向阀
R900954064 4WRA10EA60-2X/G24K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号EA
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.44

力士乐REXROTH液压比例方向阀
R900917193 4WRA10EA60-2X/G24N9K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号EA
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.35

力士乐REXROTH液压比例方向阀
R900954066 4WRA10W1-30-2X/G24K4/V
公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号W1
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.95

力士乐REXROTH液压比例方向阀
R900908299 4WRA10W1-30-2X/G24N9K4/V
公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号W1
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.96

力士乐REXROTH液压比例方向阀
R900954067 4WRA10W1-60-2X/G24K4/V
公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号W1
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.96

力士乐REXROTH液压比例方向阀
R900575765 4WRA10W1-60-2X/G24N9K4/V
公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRA10
大工作压力[bar]    315
大流量[l/min]    75
滑阀符号    符号W1
连接类型    底板安装
标称流量[l/min] 60
尺寸 10
驱动类型 带外部电子设备的电气
端口数量 4.
切换位置数量 3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.96


力士乐REXROTH液压比例方向阀
R900577424 4WRA10W30-2X/G24K4/V
公称尺寸 10，符号 W，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图
ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号W
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.02

力士乐REXROTH液压比例方向阀
R900922441 4WRA10W30-2X/G24N9K4/V
公称尺寸 10，符号 W，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号W
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.92

力士乐REXROTH液压比例方向阀
R900902097 4WRA10E60-2X/G24N9K4/V
公称尺寸 10，符号 E，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.96


力士乐REXROTH液压比例方向阀
R900954062 4WRA10E1-30-2X/G24K4/V
公称尺寸 10，符号 E1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
大工作压力[bar]    315
大流量[l/min]    75
滑阀符号    符号E1
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.9

力士乐REXROTH液压比例方向阀
R900908297 4WRA10E1-30-2X/G24N9K4/V
公称尺寸 10，符号 E1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E1
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.98

力士乐REXROTH液压比例方向阀
R900954063 4WRA10E1-60-2X/G24K4/V
公称尺寸 10，符号 E1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E1
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.99

力士乐REXROTH液压比例方向阀
R900908978 4WRA10E1-60-2X/G24N9K4/V
公称尺寸 10，符号 E1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E1
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.9

力士乐REXROTH液压比例方向阀
R900954060 4WRA10E30-2X/G24K4/V
公称尺寸 10，符号 E，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.94

力士乐REXROTH液压比例方向阀
R900921739 4WRA10E30-2X/G24N9K4/V
公称尺寸 10，符号 E，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    30
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.98

力士乐REXROTH液压比例方向阀
R900954061 4WRA10E60-2X/G24K4/V
公称尺寸 10，符号 E，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.
力士乐溢流阀ZDB6VA2-42/50V
