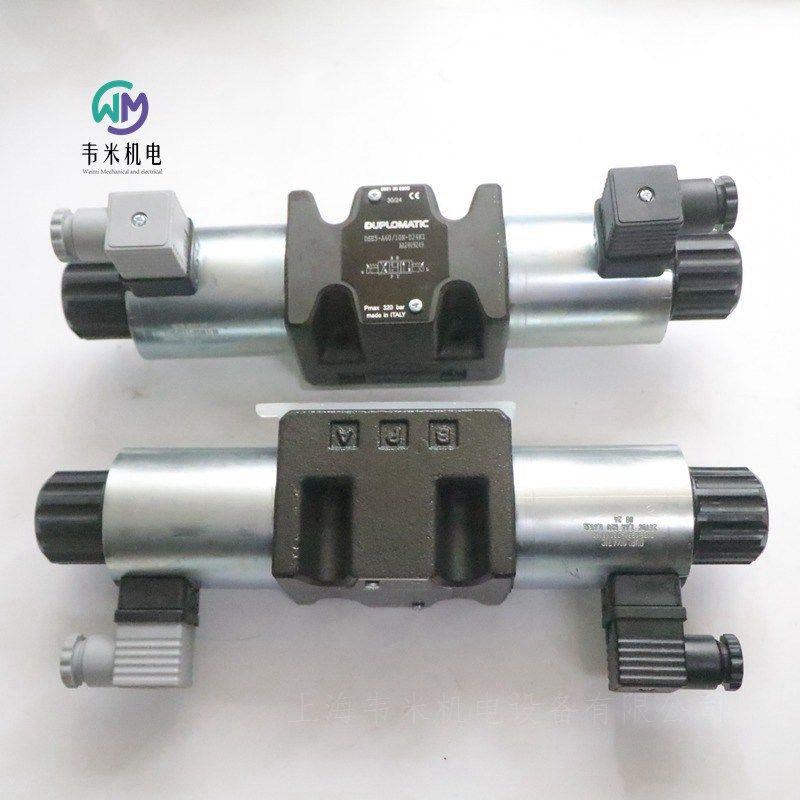

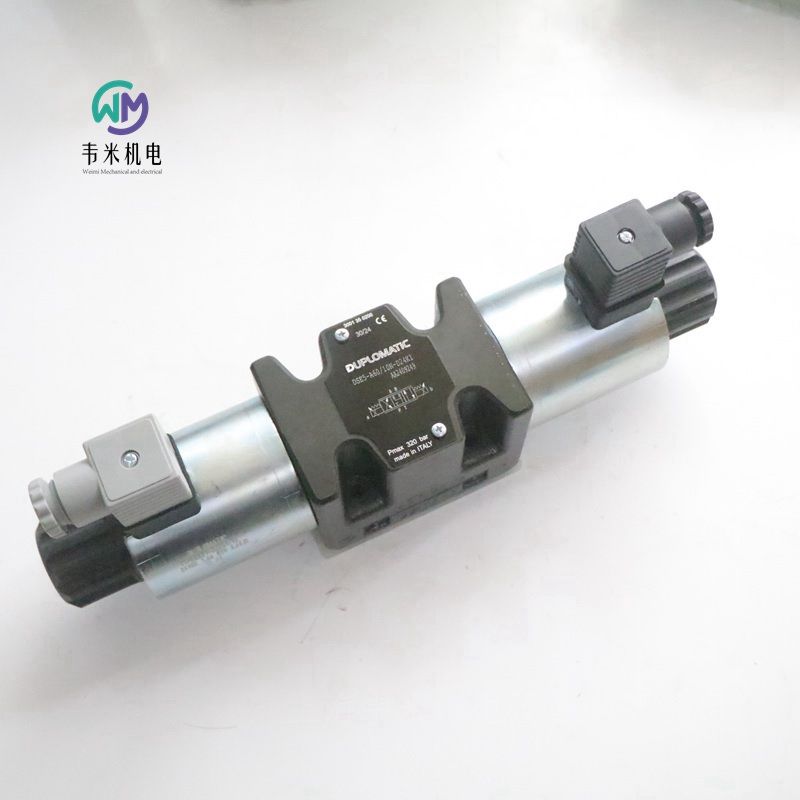

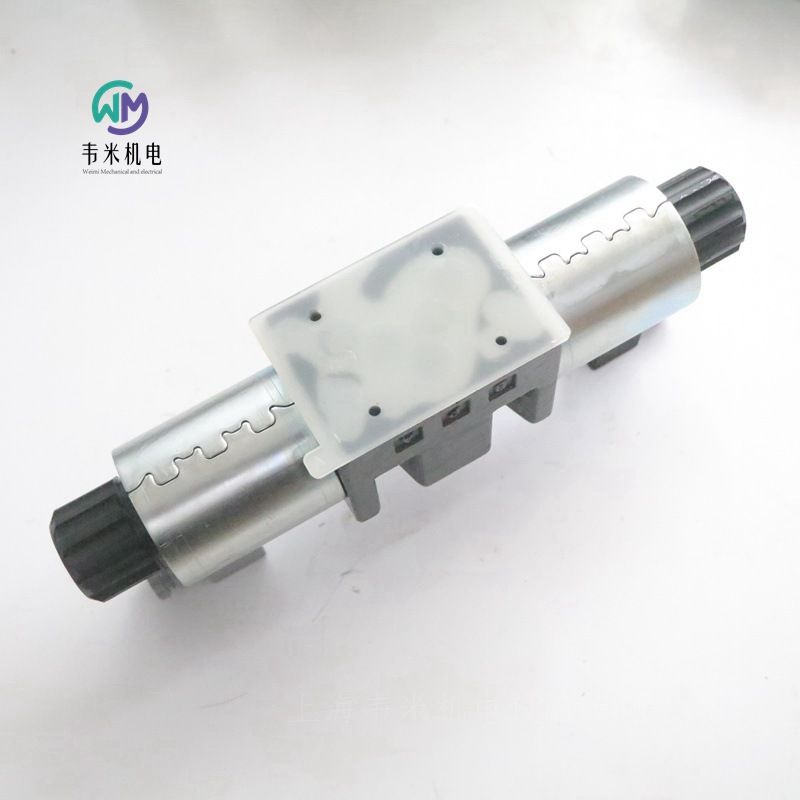

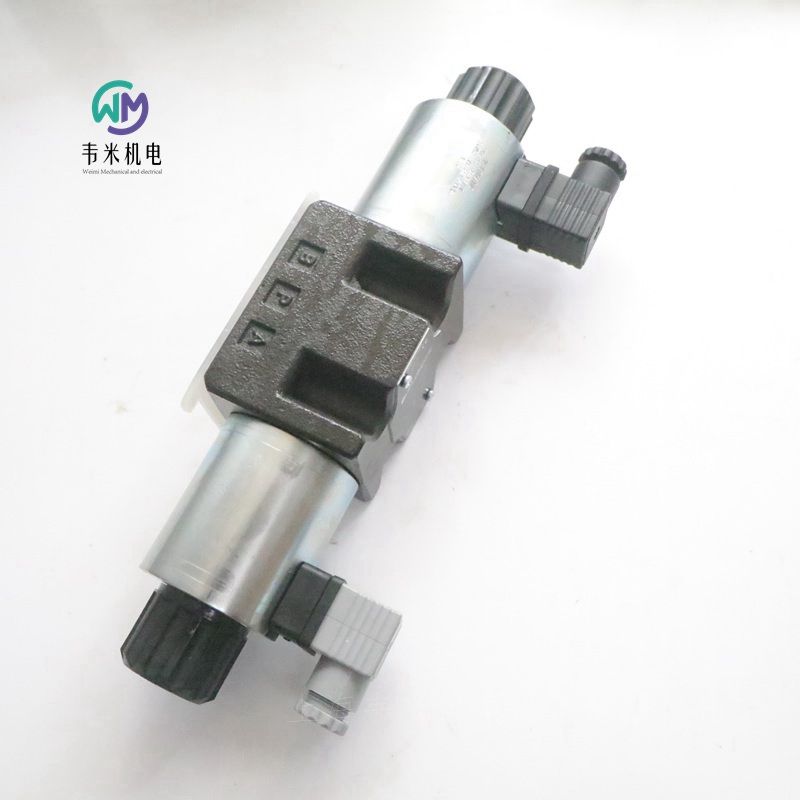

迪普马比例阀现货库存DSE5-A60/10N-D24K1，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

迪普马DUPLOMATIC比例换向阀DSE5系列
序列号 10
板式安装
ISO 4401-05 (CETOP 05)
大工作压力 320 bar
大流量 90 l/min
工作原理
直动式比例方向阀DSE5，油口符合ISO 4401(CETOP RP121H)标准。
该阀可用于液压执行机构的方向和速度控制。
该阀开度和流量调节，与电磁铁电流输入成比例。
该阀可以通过电流控制供给单元直接控制，或者和外部电
气控制卡一起进行组合控制，从而充分发挥阀的性能。
DSE5阀可以提供带底板外泄口Y的特殊形式。
技术参数
(采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
大工作压力：320bar
公称流量（P-T压差ΔP=10bar)  30-60l/min
滞环 (PWM 100 Hz)  < 6%
重复精度  < ±1,5%
环境温度范围  -20 / +60℃
油液温度范围  -20 / +80℃
油液粘度范围  10 ÷ 400cSt
油液允许的高污染度  根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度  25cSt
重量
单电磁铁阀  4.4kg
双电磁铁阀  5.9kg
特性曲线 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
在固定压差Δp下，阀的典型流量控制曲线根据电磁铁的输入电流 (D24型，大电流1600mA)，通过各相应阀芯机能测得。
Δp的参考值由阀的P口和T口测得。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液（磷酸酯），使用FPM 密封（代号V）。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间，可作360°旋转。
额定电压  24VDC
阻抗 (20°C时)  8.65
大电流  1.6A
负载率  100%
电磁兼容性(EMC)  根据2004/108/CE
防护等级：
绝缘等级 (CEI EN 60529)  IP65
线圈绝缘 (VDE 0580)  H级
浸透  F级
阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
表中所列的典型阶跃响应时间，是阀芯机能 C60在P-T压差∆p = 20bar条件下测得。
阶跃响应参考信号  100%-0
阶跃响应时间 [ms]  40
安装
在不影响正确操作的条件下，DSE5阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC比例阀订货型号：
DSE5-A60/10N-D24K1
DSE5-C60/10N-D24K1

意大利迪普马DUPLOMATIC电子控制单元
用于开环单电磁铁比例阀放大板
UEIK-1*系列
技术参数
电源  22 - 30VDC
电源电气保护   过载  极性反转
参考输入信号：
电压  0 / +10 V
电流  4 - 20mA
参考输入信号阻抗
电压  10kΩ
电流  250Ω
卡尺寸  欧板式 100x160x35
插头接口  DIN 41612-D 32 外螺纹
工作温度范围  0 - 50℃
重量  0.2kg
UEIK-1* 型卡为欧板式电子控制单元，用于开环单电磁铁比例阀。该单元提供和参考输入信号成比例的可变电流，不受温度变化或者负载阻抗的影响。
电磁铁电源的PWM特性减小了阀的滞环，从而优化了控制精度。 前面板带LED灯，可显示卡的功能和电位计，从而优化控制。
功能说明
电源
卡所需要的供电电源为22到30 V DC (针脚2a/2c - 4a/4c)之间， 所需功率为：20W (UEIK-11) - 29W (UEIK-12)。
电源电压必须经过整流和滤波，并且大允许波动在上述电压范围内。
电气保护
卡具有防止超压和极性反转的功能。
一根已安装的2A快速熔断保险丝，用于电源电路保护。
参考输入信号
此卡可接受电压参考输入信号(0到+10V)或者电流参考输入信号(4-20 mA)。
注意：如果信号由电位计发射，请验证其负荷至少为200 Ω。
信号和调节
电源 POWER ON
黄色LED灯指示卡的电源状态：
亮 - 电源正常
灭 - 无电源，电源故障或者保险丝熔断
使能 ENABLE
卡正常工作需要在针脚24c处施加一个22到30 V DC的使能信号。
卡的使能状态，既可以通过前面板的LED灯观测，也可以由用户在针脚6a和6c处测量。
绿色LED灯指示：
亮 - 卡开启
灭 - 卡关闭或者故障
增益 GAIN (增益系数调节)
增益电位计“GAIN”，可以调节设定的参考信号值和供给电磁铁的大电流两者之间的关系，从而用于限定阀控制的液压尺寸大值。
卡的大电流限定为1,0A (UEIK-11) - 1,2A (UEIK-12)。见6节的默认值。
顺时针旋转增大电流。
偏置 OFFSET(偏置电流调节)
偏置电位计 “OFFSET”，可以调节阀的偏置电流。此参数用于清除阀的不灵敏区域(死区)。
调节范围从0到0,5A (UEIK-11) - 从0到0,65A (UEIK-12)。
当参考输入信号超过+ 150 mV (或者4,25 mA)的阈值时，偏置电流被激活。
低于此阈值时，偏置不被激活，只有当极化电流等于25 mA时会出现。
注意：偏置电流设定值的变化会引起增益系数值的相应变化。
顺时针旋转增大电流。
上升斜坡 RAMP UP/ 下降斜坡 RAMP DOWN (斜坡调节)
上升斜坡电位计“RAMP UP”和下降斜坡电位计“RAMP DOWN” ，可以调节相应参考输入信号阶跃上升或者下降变化时，达到所需供给电流的时间，范围从0,03到7秒。
通过这个方法，可以控制阀的响应时间，从而调节阀以满足液压回路和机器循环的要求。
可以通过在针脚16a处施加一个22到30 V DC的隔断指令，以禁止斜坡。在这种情况下，剩余的斜坡时间为10 ms。
顺时针旋转增大斜坡时间。
信号测量
电流 CURRENT (电磁铁电流测量点)
可以通过电压读取供给电磁铁的电流。
读取转换：
1V DC = 1A (UEIK-11)
0,82V DC = 1A (UEIK-12).
参考信号 REFERENCE (参考输入信号测量点)
可以通过电压读取发送给卡的参考输入信号。
直接读取，但参考电压和电流之间符号相反，其转换为：
4 mA = 0 V 20 mA = - 10V。
安装
卡可安装在支架或者卡架中，其接口形式为DIN 41612 - 规格D - 32针。
对于电源和电磁铁连接，根据长度，推荐使用截面积为1到2,5 mm2之间的导线。对于其他连接，推荐使用带屏蔽护套的电缆，且仅卡侧接地。
通常，阀和电子单元的接线必须尽量远离干扰源(例如动力电缆，电机，交换器和电气开关)。
在有电磁干扰的环境下，必须对接线做全面保护。
默认状态
电子单元供货时出厂设定。
标准设定如下：
“GAIN” 增益调节：参考输入信号为+10V (或者20 mA)时，相应电
磁铁输入电流为0,7 A。
–“OFFSET” 偏置调节：零
–“RAMP UP”上升斜坡和“RAMP DOWN”下降斜坡调节：小值
– SW1在位置V
– SW2在位置S
– SW3在位置AA
– 开关频率(PWM) =
200Hz (UEIK-11)
100Hz (UEIK-12)。
调试和控制设定
如果需要，可按如下说明修改设置：
a) 偏置电流调节
– 设定增益电位计“GAIN”至小值。
– 输入大参考输入信号值 (+10V或者20 mA)。
– 设置偏置电位计“OFFSET”， 从而使阀定位在开始工作区域。
b) 增益系数调节
– 输入大参考输入信号值 (+10V或者20 mA)
– 设置增益电位计“GAIN”，从而使控制的液压参数达到所需的大值。
c) 斜坡调节
– 调节上升斜坡电位计“RAMP UP” 和下降斜坡电位计“RAMP DOWN”，从而使阀在参考输入信号变化时，逐步开启。
卡的电路设置
每次开关设置修改操作必须在卡断开电源时进行。每个模块中的各独立开关必须设定至同一位置。
电压或者电流参考输入信号选择
(SW 1 模块由三个独立开关组成)
– 电压参考输入信号选择V
– 电流参考输入信号选择I
单端参考输入信号或者差动参考输入信号选择
(SW 2 模块包括一个独立开关)
– 单端参考输入信号选择S。 当产生参考输入信号的外部电位计由卡本身进行供电时，强制使用这种状态。
– 差动参考输入信号选择D。当参考输入信号来自于PLC或者CNC的模拟输出时，优先选择这种状态。
注意：SW 3模块，由两个独立开关组成，在标准默认状态下，必须总是设定为AA状态。
开关频率调节
可以通过调整器PT7 (见10节)，修改开关频率(PWM)。
设定范围从80到370 Hz。
适当的开关频率调节可以减小阀的滞环值。
顺时针旋转增大频率。
意大利迪普马DUPLOMATIC比例阀放大板
UEIK-11/51-24
UEIK-12/51-24

意大利DUPLOMATIC迪普马放大板
UEIK-11RS*
Q：适用于流量控制阀RPCER1/52的型号
D：适用于方向控制阀DSE3F-S*的型号
电子控制单元
用于带阀芯位置反馈的
单电磁铁比例阀
序列号 52
欧板式
UEIK-11RS*/52型卡为欧板式电子控制单元， 用于带阀芯位置反馈控制的单电磁铁比例阀闭环控制。
根据参考输入信号，卡控制阀芯的位置，从而实现线性调节并减小滞环。
前面板带LED灯，可显示卡的功能和电位计，从而优化控制。
功能说明
电源
卡需要的供电电源为22-30 V DC，功率为20 - 45 W (针脚2a/2c -4a/4c)。
电源电压必须经过整流和滤波，并且大允许波动在上述电压范围内。
电气保护
卡具有防止超压和极性反转的功能。
一根已安装的3,15A快速熔断保险丝，用于电源电路保护。
参考输入信号
此卡可接受电压参考输入信号(0到+10V)或者电流参考输入信号(4-20 mA)。
注意：如果信号由电位计发射，请验证其负荷至少为200 Ω。
信号和调节
故障 FAULT
红色LED指示位置传感器的工作状态：
灭 - 正常工作
亮 - 传感器故障或者电气连接故障。在这种情况下，电磁铁的电流供给被切断，并且阀保持在中位，使能信号LED灯关闭，同时卡状态继电器触点打开(针脚6a - 6c)。
电源 POWER ON
黄色LED灯指示卡的电源状态：
亮- 电源正常
灭- 无电源，电源故障或者保险丝熔断
使能 ENABLE
卡正常工作需要一个22到30 V DC的使能信号(针脚24c)。
卡的使能状态，既可以通过前面板的LED灯观测，也可以由用户在针脚6a和6c处测量。
绿色LED灯指示：
亮- 卡开启
灭- 卡关闭
增益 GAIN(增益系数调节)
增益电位计“GAIN”，可以调节设定的参考信号值和供给电磁铁的大电流两者之间的关系，从而用于限定阀控制的液压尺寸大值。对于RSQ型，卡的大电流限定为1A；对于RSD型，卡的大电流限定为1,8A。见第6节的默认值。
顺时针旋转增大电流。
偏置 OFFSET(偏置电流调节)
偏置电位计“OFFSET”，可以调节阀的偏置电流。此参数用于清除阀的不灵敏区域(死区)。
对于RSQ型，调节范围从0到0,5A；对于RSD型，调节范围从0到0,9A。
当参考输入信号超过+ 150 mV (或者4,25 mA)的阈值时，偏置电流被激活。
低于此阈值时，偏置不被激活，只有当极化电流等于25 mA时会出现。
注意：偏置电流设定值的变化会引起增益系数值的相应变化。
顺时针旋转增大电流。
上升斜坡 RAMP UP/ 下降斜坡 RAMP DOWN(斜坡调节)
上升斜坡电位计“RAMP UP”和下降斜坡电位计“RAMP DOWN” ，可以调节相应参考输入信号阶跃上升或者下降变化时，达到所需供给电流的时间，范围从0,03到7秒。
通过这个方法，可以控制阀的响应时间，从而调节阀以满足液压回路和机器循环的要求。
可以通过在针脚16a处施加一个22到30 V DC的隔断指令，以禁止斜坡。在这种情况下，剩余的斜坡时间为10 ms。
顺时针旋转增大斜坡时间。
信号测量
电流 CURRENT(电磁铁电流测量点)
可以通过电压读取供给电磁铁的电流。
读取转换: 1V DC = 1A.
参考信号 REFERENCE (参考输入信号测量点)
可以通过电压读取发送给卡的参考输入信号。
直接读取，但参考电压和电流之间符号相反，其转换为：4 mA = 0V 20 mA = -10V.
传感器 TRANSDUCER (传感器信号测量点)
可以通过电压读取阀芯位置 (0 / -5V)。
安装
卡可安装在支架或者卡架中，其接口形式为DIN 41612 - 规格D - 32针。
对于电源和电磁铁连接，根据长度，推荐使用截面积为1到2,5 mm2之间的导线。对于其他连接，推荐使用带屏蔽护套的电缆，且仅卡侧接地。
注释 1：为了遵守EMC要求，控制单元的电气连接必须符合。
通常，阀和电子单元的接线必须尽量远离干扰源(例如动力电缆，电机，交换器和电气开关)。
在有电磁干扰的环境下，必须对接线做全面保护。
默认状态
电子单元供货时出厂设定。标准设定如下：
-“GAIN”增益调节：参考输入信号为+10V (或者20 mA)时，阀的开口度大(传感器TRANSDUCER = -5V)。
开环时，当参考输入信号为大值时，对于RSQ型， “GAIN” 增益调节相对应的电磁铁供给电流为1 A； 对于RSD型，相对应的电磁铁供给电流为1,8 A。
-“OFFSET” 偏置调节：零
-“RAMP UP”上升斜坡和“RAMP DOWN”下降斜坡调节：小值
-SW1在位置V
-SW2在位置S
-SW3在位置AC
-S1在位置N
-开关频率 (PWM) = 230 Hz
调试和控制设定
如果需要，可按如下说明修改设置：
a) 偏置电流调节
-设定增益电位计“GAIN”至小值。
-输入大参考输入信号值(+10V或者20 mA)。
-设置偏置电位计“OFFSET”， 从而使阀定位在开始工作区域。
b) 增益系数调节
-输入大参考输入信号值(+10V或者20 mA)。
-设置增益电位计“GAIN”，从而使控制的液压参数达到所需的大值。
c) 斜坡调节
-调节上升斜坡电位计“RAMP UP” 和下降斜坡电位计“RAMP DOWN”，从而使阀在参考输入信号变化时，逐步开启。
卡的电路设置
三个开关模块：SW 1 - SW2- SW 3和S1，通过这些开关，可以根据要求对卡进行设置。
注意：每次开关设置修改操作必须在卡断开电源时进行。每个模块中的各独立开关必须设定至同一位置。
电压或者电流参考输入信号选择
(SW 1 模块由三个独立开关组成)
-电压参考输入信号选择V
-电流参考输入信号选择I
单端参考输入信号或者差动参考输入信号选择
(SW 2 模块包括一个独立开关)
-单端参考输入信号选择S。当产生参考输入信号的外部电位计由卡本身进行供电时，强制使用这种状态。
-差动参考输入信号选择D。当参考输入信号来自于PLC或者CNC的模拟输出时，优先选择这种状态。
开环或者闭环选择
(SW 3模块由两个独立开关组成)
-闭环选择AC
-开环选择AA 。
传感器极性选择
(S1 模块包括一个独立开关)
-用于DSE3F - RPCER1/52型直动式阀，选择N
-用于先导式阀，选择D。
注意：倘若传感器发生故障，可选择AA继续开环工作。在这种情况下，使能LED灯点亮且卡状态继电器触点闭合，同时故障LED灯保持点亮，指示报警状态。
开关频率调节
可以通过调整器PT7 (见第10节)，修改开关频率(PWM)。设定范围从80到1600 Hz。
适当的开关频率调节可以减小阀的滞环值。
顺时针旋转增大频率。
意大利迪普马DUPLOMATIC比例阀放大板订货型号：
UEIK-11RSQ/52-24
UEIK-11RSD/52-24



意大利DUPLOMATIC迪普马DSC3液控方向控制阀
板式安装
ISO 4401-03
DSC3阀为液控方向控制阀，提供三通或四通设计，并且具有各种可互换的阀芯，安装面尺寸符合ISO 4401(CETOP RP121H)标准。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。
该阀可提供2位或者3位设计带弹簧回位，或者2位带机械回位。
 大工作压力：
油口- P A B-350bar
油口-T-25bar
先导压力：
- min 15bar
- max 210bar
公称流量75  l/min
环境温度范围 -20 / +50  °C
油液温度范围 -20 / +80  °C
油液粘度范围 10 ÷ 400  cSt
油液允许的 高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度  25 cSt
质量：
单控制阀 1.3kg
双控制阀 1.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC液控方向阀订货型号：
DSC3-SA1/11V


意大利迪普马DUPLOMATIC手动方向控制阀DSH
板式安装
DSH3 ISO 4401-03
DSH5 ISO 4401-05
DSH*为手动方向控制阀，提供三通或四通设计，并且具有
各种可互换的阀芯。 — 阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。
可提供2位和3位设计，带弹簧对中或者机械回位。
相对于标准位置，根据安装要求，DSH3型阀的手柄可做180°旋转。
技术参数 （在温度50°C，油液粘度36 cSt条件下测得）
 大工作压力:
- P - A - B 口
DSH3  350bar
DSH5  320bar
- T 口
DSH3  210bar
DSH5  160bar
公称流量
DSH3  75l/min
DSH5  150l/min
环境温度范围
DSH3  DSH5  -20 / +50℃
油液温度范围
DSH3  DSH5 -20 / +80℃
油液粘度范围
DSH3  DSH5  10 - 400cSt
油液允许的污染等级  根据ISO 4406:1999 等级 20/18/15
推荐油液粘度  25cSt
重量
DSH3  2.1kg
DSH5  4.2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
安装
具有弹簧对中和复位的阀可在任意方向安装； 机械定位的阀必须纵向轴水平安装。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC手动方向控制阀
DSH3-S1/11N
DSH3-S2/11N
DSH3-S3/11N
DSH3-S4/11N
DSH3-SK1/11N
DSH3-SK1/11V
DSH3-SK3/11N
DSH3-SK4/11N
DSH3-TAK/11N


意大利迪普马DUPLOMATIC直动式三通减压阀MZD
固定或可变调节
叠加式
ISO 4401-03
 高工作压力 350 bar
MZD叠加式阀是一种直动式三通减压阀。通常阀不工作时，处于开启状态，油液可从管路 P1到管路P自由流动。该阀阀芯一端承受管路P的压力，另一端承受调节弹簧作用力。当管路P的压力超过弹簧的设定压力时，阀关闭，直到管路P的压力减小到设定值为止。
阀的结构使其具有良好的调整灵敏度，且阀的泄漏量小。泄油口在阀的内部与管路T相连。
三通式设计允许来自液压执行器的油液反向流动至T口排出，从而保护二次回路避免产生压力冲击。
该阀为叠加式安装，其安装面尺寸符合ISO 4401标准，能快速安装在符合ISO 4401-03标准的电磁阀下，无需油管连接。
通常供货时带可调节的沉头内六角调整螺钉，也可根据要求选配 SICBLOC调整旋钮。
固定调节型阀的压力设置值可为20，25 或 30bar。
结构
MZD*： P管路减压，T口泄油。
MZD*/A和MZD*/RA：连接执行机构的A管路减压，B管路为 大压力，T口泄油。
MZD*/B和MZD*/RB：连接执行机构的B管路减压，A管路为 大压力，T口泄油。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
 大工作压力  350bar
T口的 大压力  10bar
控制管路 大流量  50l/min
自由管路 大流量  75l/min
泄漏流量  ≤ 0.08l/min
环境温度范围  -20 / +50℃
油液温度范围  -20 / +80℃
油液粘度范围  10 ÷ 400cSt
油液允许的污染等级  根据 ISO 4406:1999等级 20/18/15
推荐油液粘度  25cSt
质量  1.4kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC三通减压阀订货型号：
MZD3/RP/50
MZD2/50
MZD3/50
MZD5/50
MZD3/A/50
MZD3/B/50
MZD4/50
MZD4/A/50
MZD5/RP/50

意大利迪普马DUPLOMATIC先导式减压阀Z4M系列
叠加式
ISO 4401-05
 高工作压力 320 bar
 Z4M叠加式阀是一种先导式减压阀，其安装面尺寸符合
ISO 4401（CETOP PR 121H）标准。
该阀可用于减小二次回路压力，能够保证控制压力的稳定性，甚至改变通过阀的流量。
该阀能快速安装在符合ISO 4401-05 （CETOP 05）标准的换向阀下，无需油管连接。
通常供货时带沉头内六角调整螺钉，锁紧螺母以及 大调整限位装置。
该阀可提供4种不同的压力调整范围， 高压力320 bar。
液压功能
Z4M*-I： P管路减压，T口泄油。
Z4M*-A：A管路减压，B管路为全压。
Z4M*-B：B管路减压，A管路为全压。
参数
 大工作压力  320bar
控制管路P的 大流量  80l/min
自由管路的 大流量 100l/min
泄油管路的流量 ≤0.07l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80℃
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
质量 2.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC先导式减压阀订货型号：
Z4M5-I/50
Z4M3-I/50
Z4M4-I/50


意大利迪普马DUPLOMATIC平衡阀ZC2
板式安装
ISO 4401-03 (CETOP 03)
工作压力 350 bar
流量 25 l/min
ZC2型平衡阀类似于减压阀，除了减小P口到工作油口A的压力外，当下游液压回路（工作油口A）的压力值超过设定值时，允许油液从A口流向T口（其主要用于使液压回路平衡或负载平衡)。
该阀的安装面尺寸符合ISO 4401(CETOP RP121H)标准，B口不使用。
技术参数（在油温50°C，油液粘度 36 cSt条件下测得）
工作原理    350bar
流量    25l/min
环境温度范围    -20/+50℃
油液温度范围    -20/+80℃
油液粘度范围    10 ÷ 400cSt
油液允许的高污染等级    根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度    25cSt
重量    1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
安装
在不影响正确操作的情况下，ZC2型阀可安装在任何位置上。阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC平衡阀订货型号：
ZC2-P4/51


意大利迪普马DUPLOMATIC背压阀
序列号 10
叠加式
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
工作原理
-PBM3叠加式阀是一种直动式三通压力调节器，其安装面尺寸符合ISO 4401 （CETOP RP121H) 标准。
-该阀用于调整液压执行机构的回油压力，以便输入油液自由流动。
-该阀通常用于液压缸竖直安装的情况下，用于平衡液压缸活塞杆产生的重力。
技术参数 （在油温50°C，油液粘度 36 cSt条件下测得）
大工作压力  350bar
单向阀开启压力  3,5bar
单向阀大流量 B→B1 （∆p 8 bar）   50bar
控制管路 B1→B大流量   50l/min
自由管路 P, A, T大流量  75l/min
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围   10 ÷ 400cSt
油液允许的高污染等级    根据 ISO 4406:1999等级 20/18/15
推荐油液粘度    25cSt
重量 1.6kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC背压阀型号：
PBM3-SB2/10N/S
PBM3-SB3/10N/S
PBM3-SB4/10N/S


意大利迪普马DUPLOMATIC节流阀ERS4M
叠加式
CETOP 05
p max 320 bar
工作原理
-该阀是一种不带补偿的流量控制阀。该阀内置单向阀，允许流体反向自由流动。该阀为叠加式，其安装尺寸符合CETOP和ISO标准。
-无需油管，通过螺栓或螺钉，即可将该阀快速与其它CETOP 05阀装配组合成叠加阀组。
 -通常供货时，带SICBLOC旋钮。该旋钮带有刻度指示并可自锁。操作时按下同时旋转
液压功能：
-功能“SA”： 用于需要控制由执行机构流入管路A的流量的情况。
-功能“SB”： 用于需要控制由执行机构流入管路B的流量的情况。
-功能“D”: 分别控制执行机构两腔的排出油量。
-功能“RD”: 分别控制执行机构两腔的输入流量。
-该阀各种型号均内置有单向阀，允许反向自由流动。(开启压力0.5 bar).
技术参数 (在油温50℃，油液粘度36cST条件下测得)
大工作压力  320bar
单向阀开启压力  0.5bar
控制管路的大流量  80l/min
自由管路的大流量  100l/min
环境温度范围 –20 ~ +50℃
油液温度范围 –20 ~ +70℃
油液粘度范围 2,8 ~ 380cSt
推荐过滤精度 ≤ 25µm
推荐油液粘度 25cSt
重量 3.1kg
液压油
通常应使用防泡沫剂和抗氧化剂的矿物油。
意大利迪普马DUPLOMATIC节流阀订货型号：
ERS4M-SB/40




意大利迪普马DUPLOMATIC节流阀MERS
叠加式
ISO 4401-03
 高工作压力 350 bar
该阀是一种叠加式的不带压力补偿的流量控制阀， 集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401标准。该阀可通过螺栓或螺钉与其它符合CETOP 03标准的阀组合成叠加阀组，无需油管连接。
该阀还可以提供一种可逆形式 (G*型)。进油节流和出油节流的选择，取决于其在带O型圈安装板上的安装方向。
各型号阀均集成单向阀，允许油液反向自由流动（开启压力0,5 bar）。
通常供货时带六角调整螺钉。
结构
“SA”：控制由执行机构流入管路A的流量。
“SB”：控制由执行机构流入管路B的流量。
“D”： 分别控制执行机构两腔的排出流量。（标准）
“RD”：分别控制执行机构两腔的输入流量。
“G*”：可逆型阀。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
 大工作压力 350bar
单向阀开启压力 0.5bar
控制管路 大流量 50l/min
自由管路 大流量 75l/min
∆p10 bar时的 小控制流量 ≤0.060l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量 1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
MERS-RD/50
MERS-D/50
MERS-SA/50
MERS-SB/50


力士乐REXROTH节流阀QTM3
系列10
模块化版本
ISO 4401-03
大压力350巴
工作原理
-这是一个带止回阀的无补偿流量控制阀，用于反向自由流动。它是模块化版本，安装表面符合ISO 4401标准；它可以在不使用管道的情况下快速组装，但只使用合适的拉杆或螺栓，从而形成紧凑的模块化组。
-它也可作为可逆阀（G*版本）提供。根据阀门朝向or子板的方式，控制以仪表输入或仪表输出的方式进行。
-内置止回阀允许反向自由流动（开启压力为0.5巴）。
-它配有内六角调节螺钉。
性能（在50°C下用粘度为36 cSt的矿物油测量）
大工作压力 350bar
止回阀开启压力  0.5bar
受控管线中的大流速  50升/分钟
自由管线中的大流速  75升/分钟
Δp 10 bar时的小控制流量   ≤0.060升/分钟
环境温度范围  -20/+60°C
流体温度范围  -20/+80°C
流体粘度范围   10÷400cSt
流体污染程度符合ISO 4406:1999
推荐粘度   25cSt
重量  1.3kg
阀体不提供OR阀座。安装接口是通过插入OR子板来实现的。流量的控制（仪表输入或仪表输出）取决于将阀门组装在子板上的方式。
标准阀门提供磷化黑色表面处理。
阀体上的锌镍表面处理使阀门适合确保长达240小时的耐盐雾性能。（根据UNI EN ISO 9227标准进行测试，根据UNI ENISO 10289标准进行测试评估）。
液压油
根据ISO 6743-4，使用HL或HM型矿物油基液压油。对于这些流体，请使用NBR密封件。对于HFDR型（磷酸酯）流体，使用FPM密封件（代码V）。
在高于80°C的温度下使用流体会导致流体和密封特性更快退化。流体必须保持其物理和化学特性。
意大利迪普马DUPLOMATIC节流阀订货型号：
QTM3-D/10N/S
QTM3-RD/10N/S
QTM3-SA/10N/S
QTM3-SB/10N/S

意大利迪普马DUPLOMATIC节流阀
叠加式
ISO 4401-05 (CETOP 05)
工作压力 350 bar
流量 120 l/min
该阀是一种叠加式流量控制阀，集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401（CETOP RP 12H）标准。
该阀可通过螺栓或螺钉与其它符合ISO 4401-05（CETOP 05）标准的阀组合成叠加阀，无需油管连接。
通常供货时带沉头内六角调整螺钉以及锁紧螺母。逆时针旋转，流量增加。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
工作压力    350bar
流量    120l/min
单向阀开启压力    0,5bar
环境温度范围    -20 / +50°C
油液温度范围    -20 / +80°C
油液粘度范围    10 ÷ 400cSt
推荐油液粘度    25cSt
油液允许的高污染等级    根据 ISO 4406:1999等级 20/18/15
重量：
QTM5-SA, -SB, -RSA, -RSB  2.3kg
QTM5-D, -RD  2.5kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
QTM5-D/10N/S
QTM5-SA/10N/S
QTM5-SB/10N/S
QTM5-RD/10N/S
QTM5-RSA/10N/S
QTM5-RSB/10N/S


意大利迪普马DUPLOMATIC节流阀
叠加式
ISO 4401-07 (CETOP 07)
工作压力 350 bar
流量 250 l/min
该阀是一种叠加式流量控制阀，集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401（CETOP RP 12H）标准。
该阀可通过螺栓或螺钉与其它符合ISO 4401-07（CETOP 07）标准的阀组合成叠加阀组，无需油管连接。
通常供货时带沉头内六角调整螺钉以及锁紧螺母。逆时针旋转，流量增加。
结构
“SA”： 控制由执行机构流入管路A的流量。
“D”： 分别控制执行机构两腔的排出流量。
各型号阀均集成单向阀，允许油液反向自由流动（开启压力0,7 bar）。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
工作压力  350bar
流量  250l/min
节流阀口关闭时的泄漏量  ≤ 0,5l/min
单向阀开启压力  0,7bar
环境温度范围  -20 / +50°C
油液温度范围  -20 / +80°C
油液粘度范围  10 ÷ 400cSt
油液允许的高污染等级  根据 ISO 4406:1999等级 20/18/15
推荐油液粘度  25cSt
重量：
QTM7-SA  7.35kg
QTM7-D  7.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
QTM7-D/10N/S
迪普马比例阀现货库存DSE5-A60/10N-D24K1
