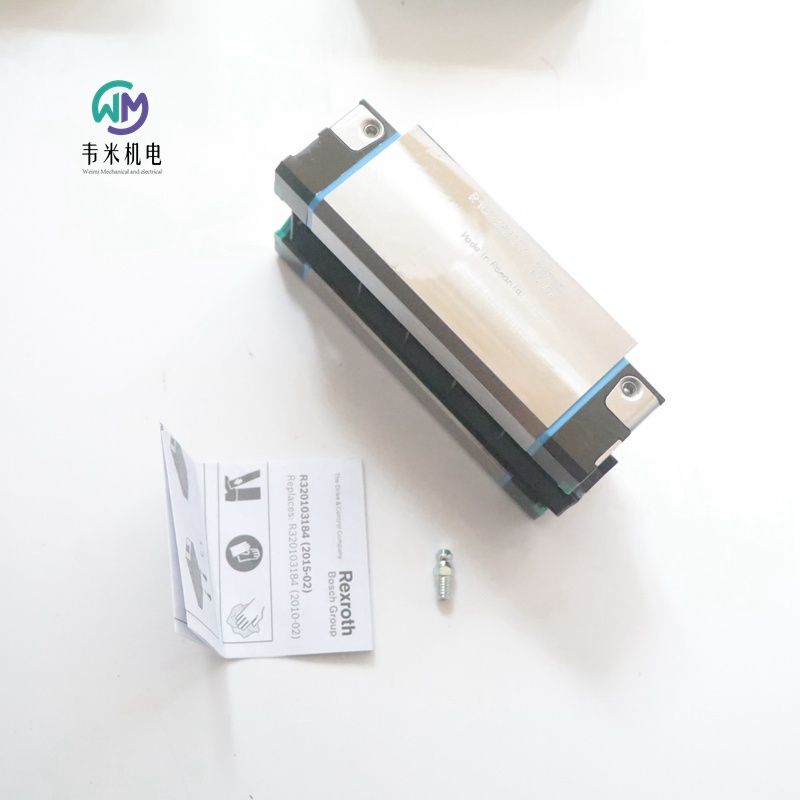

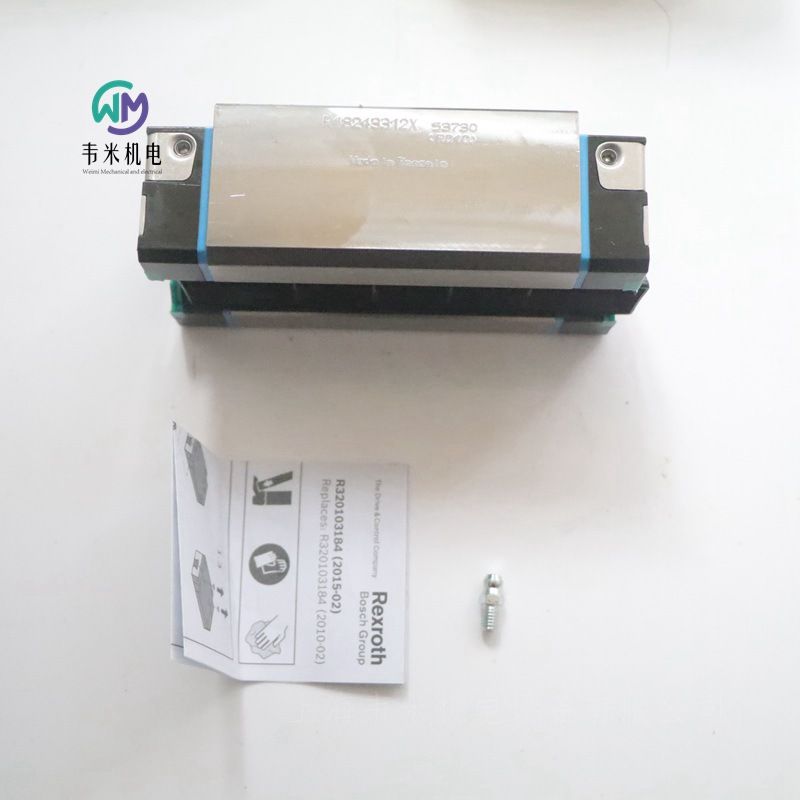

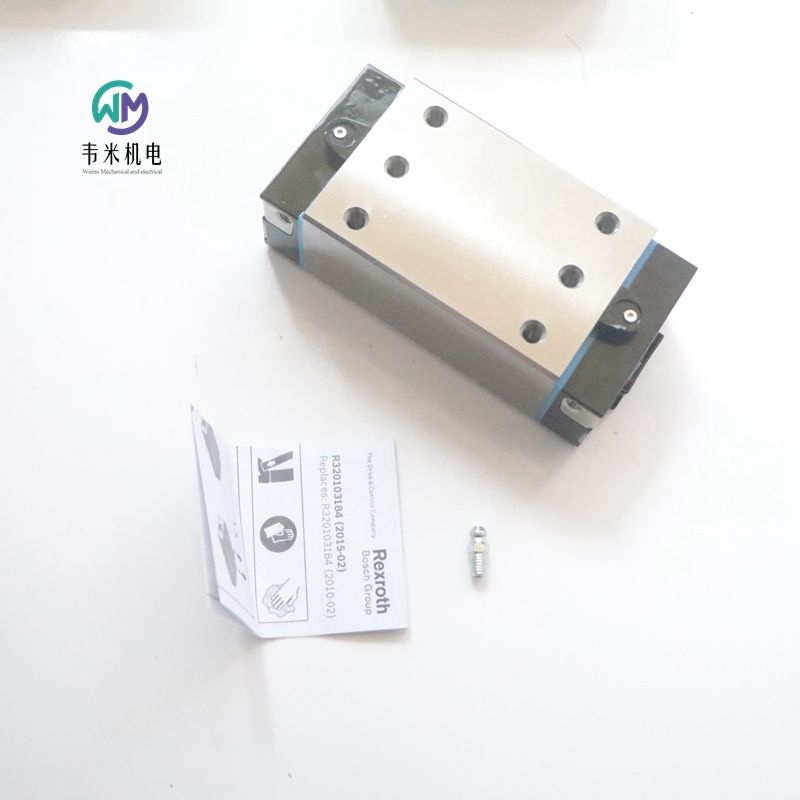

力士乐滚柱滑块R18243312X，现货库存，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH滚柱滑块RWD-035-SLH-C3-S-2
R18243312X RWD-035-SLH-C3-S-2
滚柱滑块，SLH，规格 35，CS 钢，超精密级，高预紧
线性传动技术  线性导轨  滚子导轨导向系统  滚柱滑块  滚柱滑块
滚柱滑块精度高，具有以下产品特性：
规格 35
SLH 结构型式：宽度 = 窄，长度 = 长，高度 = 高
导向滑块体采用 CS 碳素钢制造
预紧等级 C3：高预紧
精度等级 SP：超级精度
没有滚子链
防腐处理
无首次润滑
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 142.5 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
高转矩负载承受力
所有四个主负载方向上的高额定载荷相同
可附加螺接在滚柱滑块中间的两个孔上，在所有载荷方向上均实现极高的刚度
无限制的互换性
所有款式的导轨都可与各种款式的滚珠滑块随意组合
配件可以简单地螺接在滚柱滑块的端面上
润滑嘴可安装在所有面上，易于保养
创新型通道设计，润滑量
滚柱转向和导向设计，使运行平稳顺畅
可从上面和下面用螺栓将安装件安装在滚柱滑块上
进一步优化的入口区几何结构，以及每个轨道内大量的滚子，减少了弹性挠度的变化，并能达到行程精度
滚珠滑块从其心轴上轻轻滑下，直接滑到轨道上
根据标准，内装了全面密封
预紧等级 C1 至 C5
带 DS、SS 或 AS 密封的设计型式
规格    滚柱导轨导向系统
公称尺寸 [mm]    35
结构型式    SLH – 窄型 长 高
构造型式    高精密级滚柱滑块
型材导轨系统材质    碳钢
预紧等级    C3 - 高度预紧
精度等级    SP - 超精密级
密封件    DS – 双唇密封件
导向滑块宽度 [mm]    70.0
导向滑块长度 [mm]    142.0
导向滑块高度 [mm]    48.0
带导轨的导向滑块的高度 [mm]    55.0
润滑    已防腐处理
加速度 amax [m/s²]    150.0
提示 加速度 amax    前提条件：即使带载运行，也必须已完成预紧。
允许线性速度 vmax [m/s]    4.0
允许环境温度 (min. … max.)    -10 °C ... +80 °C
允许环境温度 (min. … max.) 提示    允许短时间内达到 100°C。在更低的零下温度时请询问。
摩擦系数 μ    0.0004 ... 0.001
摩擦系数 μ 提示    密封件无摩擦
重量 [kg]    2.24
额定动载荷 C50 [N]    92100.0
动态承载量 C50 提示    额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。
额定动载荷 C100 [N]    74900.0
动态承载量 C100 提示    额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态额定载荷 C0 [N]    155400.0
额定动扭转转矩 Mt50 [Nm]    1830.0
提示 额定动扭转转矩 Mt50    额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。
额定动扭转转矩 Mt100 [Nm]    1490.0
提示 额定动扭转转矩 Mt100    额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态扭转力矩载荷 Mt0 [Nm]    3080
额定纵向动转矩 ML50 [Nm]    1500.0
提示 额定纵向动转矩 ML50    额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。
额定动纵向转矩 ML100 [Nm]    1220.0
提示 额定动纵向转矩 ML100    额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。
静态纵向力矩载荷 ML0 [Nm]    2530
摩擦力 FR 脚注    经密封和润滑的完整滚珠滑块的摩擦阻力指导值。
导轨节距 T [mm]    40
尺寸 A（型材导轨系统） [mm]    70
尺寸 A1（型材导轨系统） [mm]    35
尺寸 A2（型材导轨系统） [mm]    34
尺寸 A3（型材导轨系统） [mm]    18
尺寸 B（型材导轨系统） [mm]    142
尺寸 B1 [mm]    103.6
尺寸：直径 S5（型材导轨系统）    9
尺寸 E1 [mm]    50
尺寸 E2（型材导轨系统） [mm]    72
尺寸 E8（型材导轨系统） [mm]    50.3
尺寸 E9（型材导轨系统） [mm]    20.1
尺寸 H [mm]    55.0
尺寸 H1（型材导轨系统） [mm]    48
尺寸 H2 带防护带（型材导轨系统） [mm]    31.1
尺寸 H2 不带防护带（型材导轨系统） [mm]    30.8
尺寸 K1（型材导轨系统） [mm]    22.55
尺寸 K2（型材导轨系统） [mm]    24.4
尺寸 N3（型材导轨系统） [mm]    13
尺寸 N5（型材导轨系统） [mm]    14
尺寸 N6（型材导轨系统） [mm]    19.4
尺寸 N6 公差（型材导轨系统） [mm]    ±0.5
尺寸 S2（型材导轨系统）    M8
尺寸 S9    M3
尺寸 S9 螺纹直径（型材导轨系统）    M3
尺寸 T1 min [mm]    16
尺寸 V1 [mm]    8
尺寸 T 的脚注    尺寸 T = 滚柱导轨的节距
R182035400
防尘罩 35 TYP 4
波纹管（耐高温）- 型号 4 - 35
力士乐滚柱滑块R18243312X
