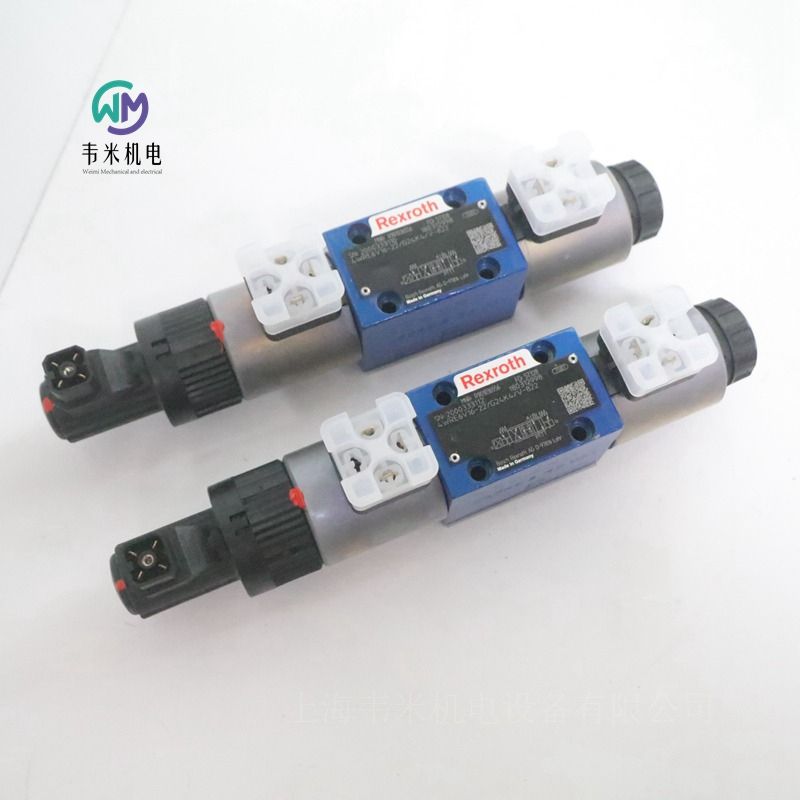

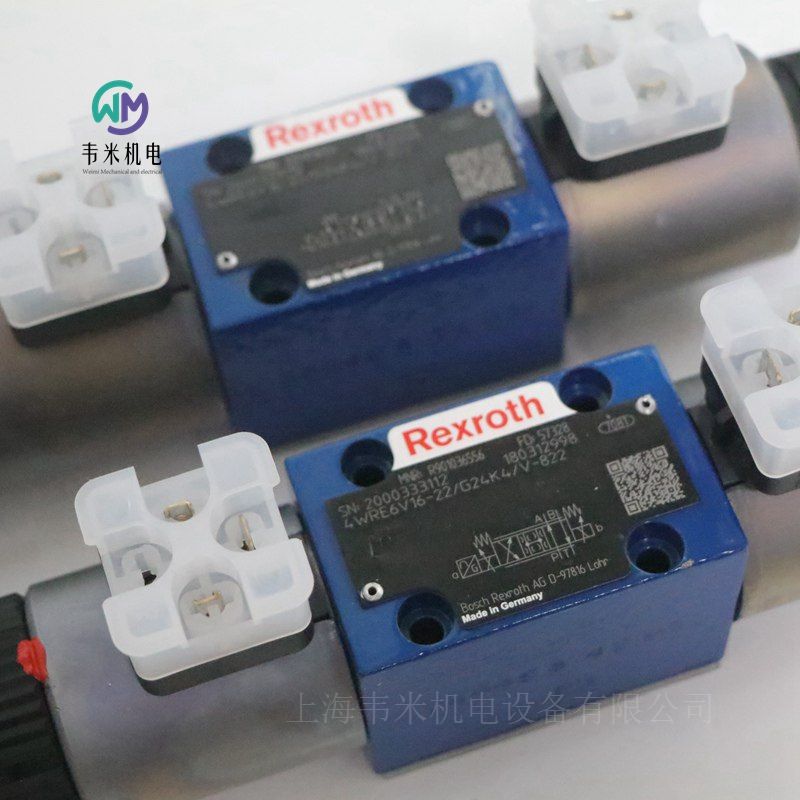

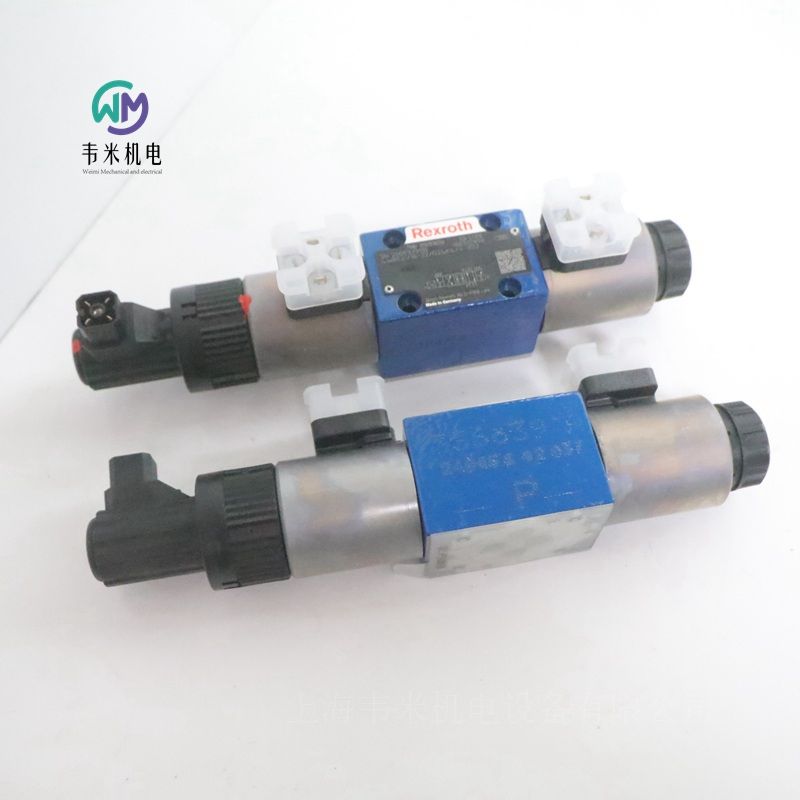

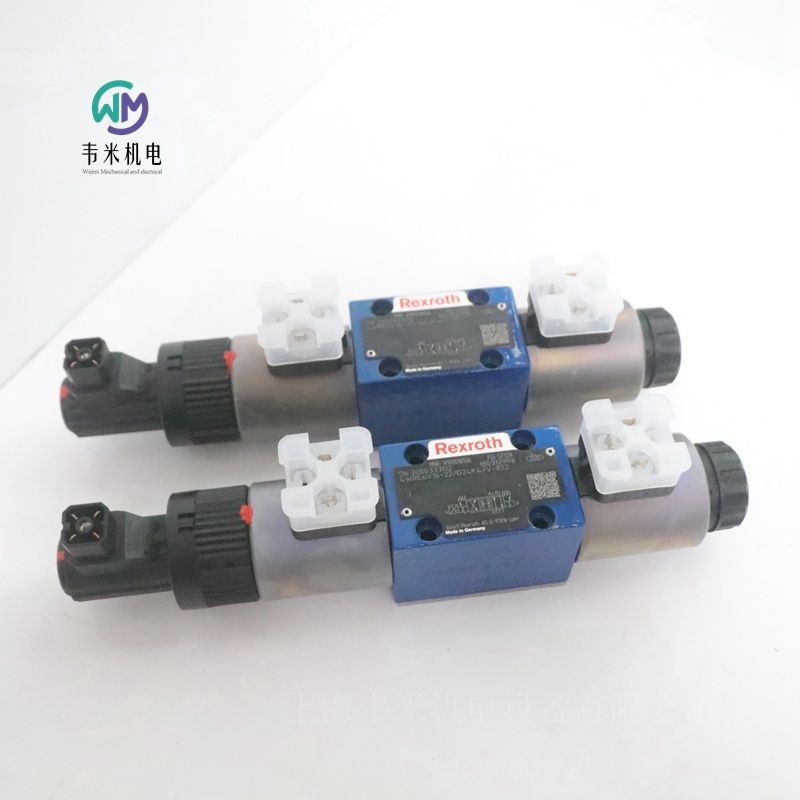

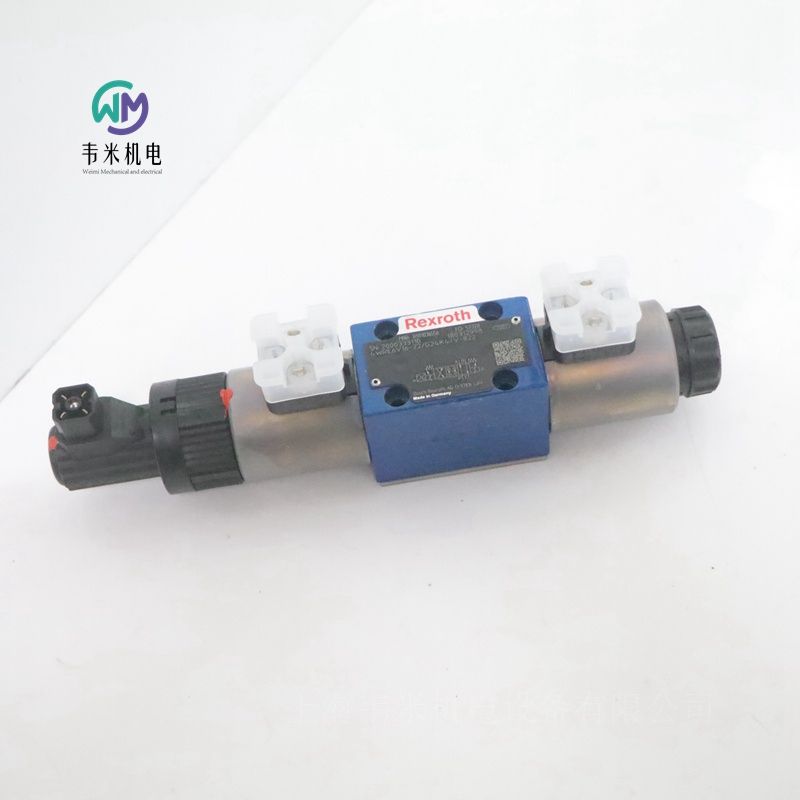

REXROTH比例阀4WRE6V16-22/G24K4/V-822，德国产地，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

力士乐REXROTH带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRE
规格 6
组件系列 2X
大工作压力 315 bar
大流量 80 l/min
带电气位置反馈和外部电子元件的直动式比例方向阀
调整体积流量的方向和大小
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
型号 4WRE...-2X/...
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2)
带对中螺纹的线圈（7 和 8）
位置传感器 (9)
线圈（7 和 8）断电后，位于弹簧座（5 和 6）之间的压缩弹簧（3 和 4）可将控制阀芯 (2) 置于中心位置
可通过控制比例电磁铁（例如，线圈“b”(8)）直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流量特性的节流横截面，
进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (8)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
功能：
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
重要注意事项：
PG 装配 (11) 不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！
带两个阀芯位置的阀门：（型号 4WRE…A...）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”(7)。它配有保护塞 (10) 来代替第二个比例电磁铁。
注意：
由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
型号示例：
4WRE6V16-22/G24K4/V
4→4 个主油口
WRE→带电气位置反馈的比例方向阀
6→通径6（通径10）
V→技能符号（E; E1-; V; V1-; W; W1-; EA; WA）
16→额定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）
       额定流量 NG10（25 l/min，50 l/min，75 l/min）
22→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）
G24→电源电压 24 V
K4→连接器 DIN EN 175301-803
V→FKM 密封件（M=NBR 密封件）
型号  4WRE
规格  6
安装位置  任意位置，好为水平
周围温度范围  -20 … +70°C
存储温度范围  -20 … +80°C
重量  2.2kg
MTTFD 值符合 EN ISO 13849  150y
大工作压力  315bar
大工作压力
接口 P  315bar
接口 T 210 bar
Anschluss A 315 bar
油口 B  315bar
大流量  80l/min
额定流量  4l/min  8l/min  16l/min  32l/min
液压油  HL、HLP
液压油温度范围  -20 … +80°C（+40 … +50℃）
粘度范围  20 … 380mm²/s（30 … 46mm²/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级
等级 20/18/15 符合 ISO 4406 (c)
滞后  ≤ 0.1%
反向死区  ≤ 0.05%
响应灵敏度  ≤ 0.05%
更改下列项时的零位漂移
液压油温度  ≤ 0.15%/10 K
工作压力  ≤ 0.1%/100 bar
电气
规格  6
电压类型  直流电压
大电流消耗
（放大器）  2A
（放大器（脉冲电流））  3A
电磁线圈电阻
20 °C 时的低温值  2.65Ω
大高温值  4.05Ω
启动时间 100%
高线圈温度  150°C
防护等级符合 DIN EN 60529  IP65（如果使用的是适合且正确安装的连接插头。）
电源  24V
电源电压范围  19,4 … 35V
德国力士乐REXROTH比例阀物料号和型号：
R900968149 4WRE6E1-08-2X/G24K4/V
R900968149 4WRE6E1-08-22/G24K4/V
R900954092 4WRE6E16-2X/G24K4/V
R900954094 4WRE6E1-32-2X/G24K4/V
R900941264 4WRE6W08-2X/G24K4/V
R900944121 4WRE6W16-2X/G24K4/V
R900933480 4WRE6W32-2X/G24K4/V
R900965434 4WRE6WA16-2X/G24K4/V
R901032028 4WRE6V08-22/G24K4/V-822
R901036556 4WRE6V16-22/G24K4/V-822


力士乐REXROTH三位四通定向高响应控制阀，直接操作，带集成控制电子设备（OBE）
4WRSE系列
尺寸6和10
3X系列
工作压力315巴
流量180升/分钟
特性
–带集成控制电子设备（OBE）的直接操作定向高响应控制阀，用于控制流量的方向和大小
–适用于位置和速度控制
–由控制电磁阀驱动
–电气位置反馈
–高响应灵敏度和低滞后
–集成控制电子设备（OBE），接口为±10 V或4…20 mA
–对于子板安装：
将符合DIN 24340结构A和ISO 4401的模板移植到数据表RE 45052和RE 45054（单独订购）
功能、部分
这些4/3方向高响应阀是夹层板设计的直接操作部件。它们由控制电磁阀驱动。电磁阀由集成控制电子设备（OBE）控制。
结构：
该阀门主要由以下部分组成：
–带连接面的外壳
–带压缩弹簧的控制滑阀
–电磁阀
–位置传感器
–集成控制电子设备（OBE）
–可通过第9页的盖子进行零点调整
功能说明：
–当电磁阀断电时，控制滑阀由压缩弹簧保持在中心位置
–通过控制电磁阀通电直接操作控制滑阀
例如，控制电磁阀“b”
•控制滑阀按电气输入信号的比例向左推
•从P打开连接→ a和b→ T通过具有线性流动特性的孔状横截面
–电磁阀断电
控制滑阀通过压缩弹簧返回到中心位置
在断电状态下，控制滑阀由电磁阀的回位弹簧保持在机械中心位置。带有滑阀符号“V”和“Q”，这与液压中心位置不对应！
当电动阀控制回路关闭时，控制滑阀位于液压中心位置。
技术数据（对于这些参数之外的应用，请咨询我们！）
一般
尺寸  6通径  10通径
重量  3.0kg  7.3kg
安装方向可选，推荐水平方向
环境温度范围  –20…+50°C
储存温度范围  –20…+80°C
液压（用HLP46测量，ϑ油=40°C±5°C，p=100 bar）
工作压力端口P、A、B 高达315bar  高达315bar
端口T  高达315bar  高达315bar
允许流量  80l/min   180l/min
液压油符合DIN 51524的矿物油（HL、HLP）和磷酸酯（HFD-R），如有需要，可提供其他液压油
液压油温度范围  –20…+80°C
粘度范围  20…380mm2/s，推荐30…46mm2/s
液压油的允许污染程度-符合ISO 4406（c）18/16/13级的清洁度等级
滞后率  ≤0.05%
反转范围  ≤0.03%
响应灵敏度  ≤0.03%
零点平衡  ≤1%
零点漂移随尺寸变化：6通径  10通径
液压油温度  <0.1%/10 K  <0.1%/10 K
工作压力  <0.5%/100巴  <0.3%/100巴
电气
工作电压标称值（限值） 24VDC（19.4…35）
电流消耗
尺寸6  2A脉冲负载：4 A
尺寸10 2.8A脉冲负载：4A
接口“A1”
指令值信号  ±10V Ri>50kΩ
实际值信号±10V  Imax=2mA
界面“F1”
指令值信号  4…20mA Re>100Ω
实际值信号  4…20mA 负载电阻500Ω
占空比  100%
线圈温度  高达150°C
符合EN 60529 IP 65的阀门保护类型，电缆插座正确安装并锁定
配件，单独购买
电缆插座（塑料版）
符合DIN EN 175201-804标准
单独订购，
材料编号R900021267
电缆插座（金属版）
符合DIN EN 175201-804标准
单独订购，
材料编号R900223890
德国力士乐REXROTH比例阀订货号和型号
R900958253 4WRSE6V04-3X/G24K0/A1V-614
R900558830 4WRSE6V10-3X/G24K0/A1V
R900579447 4WRSE6V35-3X/G24K0/A1V
R900909078 4WRSE6V1-10-3X/G24K0/A1V
R900906155 4WRSE6V1-20-3X/G24K0/A1V
R900904794 4WRSE6V1-35-31/G24K0/A1V
R900913973 4WRSE6Q00-3X/G24K0/A1V-587
R900940352 4WRSE10R80-32/G24K0/A1V
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
R900579140 4WRSE10V1-50-3X/G24K0/A1V
R900579141 4WRSE10E1-50-3X/G24K0/A1V
R900950465 4WRSE10Q00-32/G24K0/A1V-657
R900726698 4WRSE10V80-3X/G24K0/F1V
R900922997 4WRSE10V1-25-3X/G24K0/A1V
R900916871 4WRSE10Q2-80-32/G24K0/A1V
R900919744 4WRSE10VC80-3X/G24K0/A1V
R900930729 4WRSE10R5-80-3X/G24K0/A1V
R900556812 4WRSE10V1-80-3X/G24K0/A1V
R900775890 4WRSE10V80-3X/G24K0/A1V-429
R900775889 4WRSE10V50-3X/G24K0/A1V-429
R900961308 4WRSE10R5-00-3X/G24K0/A1V-664

力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀
4WRDE
规格 10 … 27
组件系列 6X
大工作压力 350 bar
大流量 1000 l/min
额定流量 25 … 500 l/min
-响应灵敏度高，滞后小
高质量-伺服阀性能先导控制阀控制阀芯和套筒
灵活-适用于非常的动态应用中的位置、速率、力量和压力控制
可靠-经过验证且坚固耐用的设计
4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。
设置
阀的基本构成是：
4WS2EM6-2X 型号二级助力模式先导控制阀
包括壳体和主级控制阀芯的主级
带主级感应式位置传感器的集成电子元件
功能
在集成电子元件 (OBE) 中，主级控制阀芯的控制值将与位置理论值进行比较。在存在差值（控制偏差）的情况下，先导控制阀的一级将被控制（干力矩马达和喷嘴挡板系统）。这样，可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少，而距离另一个喷嘴的距离将增加。通过连接孔，与控制信号类似，产生的流量差导致控制阀芯在先导控制阀（第二级）中偏斜。先导控制阀释放的流量使主级（第三级）控制阀芯偏斜，直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。
阀门特点
阀门的出厂设置为震荡默认设置，恒定频率为 400 Hz。
电源电压故障
应用先导油压后，主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。
如果使用方向叠加阀（请参阅订货代码），则在断电情况下主级的两个先导油腔将短路。
对于符号 E、E1-、W6 和 W8，主级阀芯将使用弹簧对中中心位置。
对于符号 V 和 V1，主级阀芯将使用弹簧操作的偏移位置（P-B 和 A-T）（公差范围为控制阀芯行程的 1% ... 11%）
注意：
零电位更改和/或颤振电流振幅可能导致系统损坏，故只能由的人员执行。
先导控制阀只能由力士乐员工进行维护。有一种例外情况，即根据附件列表更换过滤器和密封件。在装配过程中，必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。
型号“Y”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导油供油，内部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在进油联中，必须关闭油口 Y。
德国力士乐REXROTH电液比例阀物料号和型号：
R900970576 4WRDE10V1-100L-5X/6L24K9/MR
R901469206 4WRDE10V1-100L-60/MXY/24A5
R900970066 4WRDE10V25L-5X/6L24K9/M
R901586722 4WRDE10V25L-6X/MXY/24A5
R900717903 4WRDE10V100P-5X/6L24K9/M
R901482415 4WRDE10V100P-6X/MXY/24A5
R900959726 4WRDE10V25L-5X/6L24K9/MR-202
R901515021 4WRDE10VN25L-6X/MXY/24A5
R901545433 4WRDE10V100L-6X/MPY/24A5
R900959509 4WRDE10V50P-5X/6L15K9/M-280
R901486260 4WRDE10V50L-6X/MXY/24A5-280
R900957525 4WRDE16V125L-5X/6L24K9/WG152MR
R901555688 4WRDE16V150L-6X/MXYWG/24A5
R900959564 4WRDE16V125L-5X/6L24K9/M-202
R900971284 4WRDE16V125L-5X/6L24TK9/M
R901454653 4WRDE16VN150L-6X/MXY/24A5
R900957581 4WRDE16V200L-5X/6L24K9/MR
R901435604 4WRDE16V-220L-6X/MXY/24A5
R901435604 4WRDE16V-220L-60/MXY/24A5
R900556016 4WRDE16V125-5X/6L24Z4/MR-202
R901478223 4WRDE16V150L-6X/MXY/24A5
R900906719 4WRDE16V200-5X/6L24Z4/MR-202
R901570485 4WRDE16VN220L-6X/MXY/24A5
R901437304 4WRDE16E200L-5X/6L24K9/WG152M-280
R901561651 4WRDE16E220L-6X/MXYWG/24A5-280
R901142198 4WRDE16E200L-5X/6L24K9/M-280
R901480450 4WRDE16E220L-6X/MXY/24A5-280
R901479865 4WRDE16V1-220L-6X/VXY/24F1
R900960138 4WRDE16V125L-5X/6L24TK9/WG152MR
R901535483 4WRDE16V150L-6X/MXTWG/24A5
R901454650 4WRDE16V1-220L-60/MXY/24A5
R900961105 4WRDE16E125L-52/6L24K9/MR
R900748327 4WRDE16V125L-5X/6L24K9/M-280
R901547078 4WRDE16V150L-6X/MXY/24A5-280
R901437336 4WRDE25E220L-5X/6L24K9/WG152MR-280
R901562032 4WRDE25E220L-6X/MXYWG/24A5-280
R901520296 4WRDE25V1-350L-6X/MXYWG/24A5
R901122640 4WRDE25E220L-5X/6L24K9/MR-280
R901524555 4WRDE25E220L-6X/MXY/24A5-280
R900978280 4WRDE25V350L-5X/6L24K9/MR
R901484472 4WRDE25V350L-6X/MXY/24A5
R900941436 4WRDE25V1-220L-5X/6L24K9/WG152MR
R900718325 4WRDE27V1-500L-5X/6L24K9/M-576
R901547592 4WRDE27V1N-500L-6X/MXY/24F1
R900944032 4WRDE27V1-500L-5X/6L24K9/WG152MR
R901484473 4WRDE27V1-500L-6X/MXYWG/24A5
R901144795 4WRDE27W500L-53/6L24K9/MR
R901538130 4WRDE27W6-500L-60/MXY/24A5

力士乐REXROTH比例阀R901555688
液压比例方向阀 4WRDE16V150L-6X/MXYWG/24A5
R901555688 4WRDE16V150L-60/MXYWG/24A5
公称尺寸 16, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    4WRDE
工作压力[bar]    350
流量[l/min]    460
滑阀符号    符号V
连接类型    底板安装
标称流量[l/min]    150
大小    16
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    10.5

力士乐REXROTHR901484472
液压比例方向阀 4WRDE25V350L-6X/MXY/24A5
R901484472 4WRDE25V350L-60/MXY/24A5
公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-08-08-05
产品系列    4WRDE
工作压力[bar]    350
流量[l/min]    870
滑阀符号    符号V
连接类型    底板安装
标称流量[l/min]    350
大小    25
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    17.5

力士乐REXROTH比例阀R901469206
液压比例方向阀 4WRDE10V1-100L-6X/MXY/24A5
R901469206 4WRDE10V1-100L-60/MXY/24A5
公称尺寸 10, , 符号 V1, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-05-05-05
产品系列    4WRDE
工作压力[bar]    350
流量[l/min]    170
滑阀符号    符号V1
连接类型    底板安装
标称流量[l/min]    100
大小    10
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    7.22
REXROTH比例阀4WRE6V16-22/G24K4/V-822
