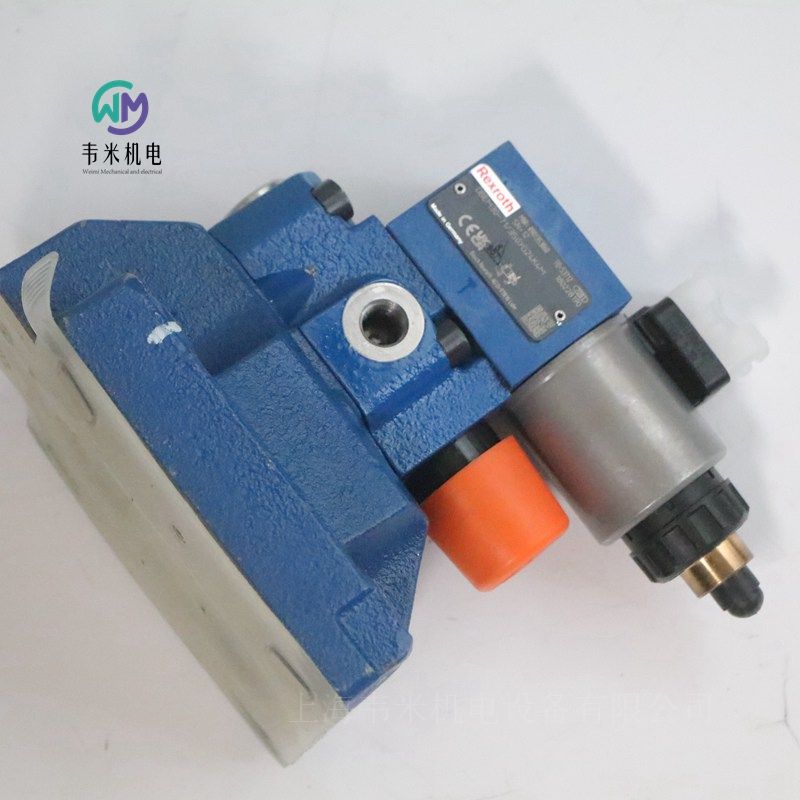

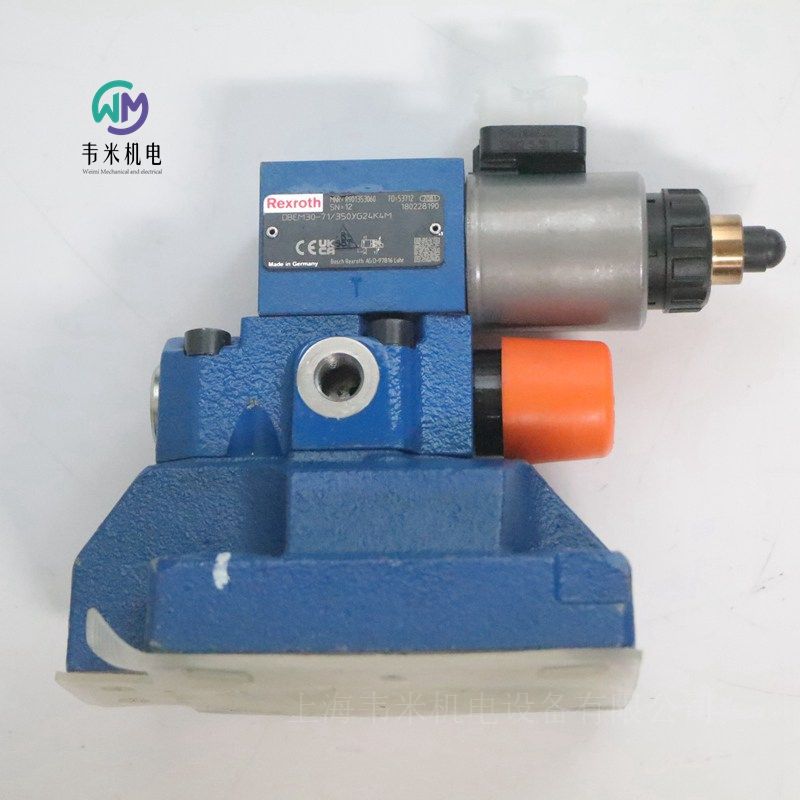

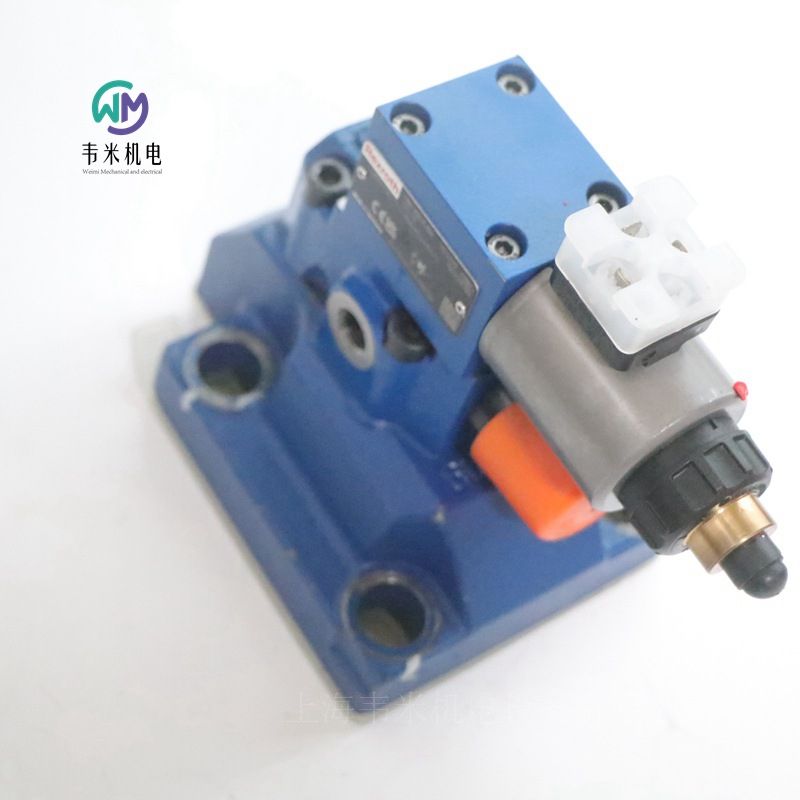

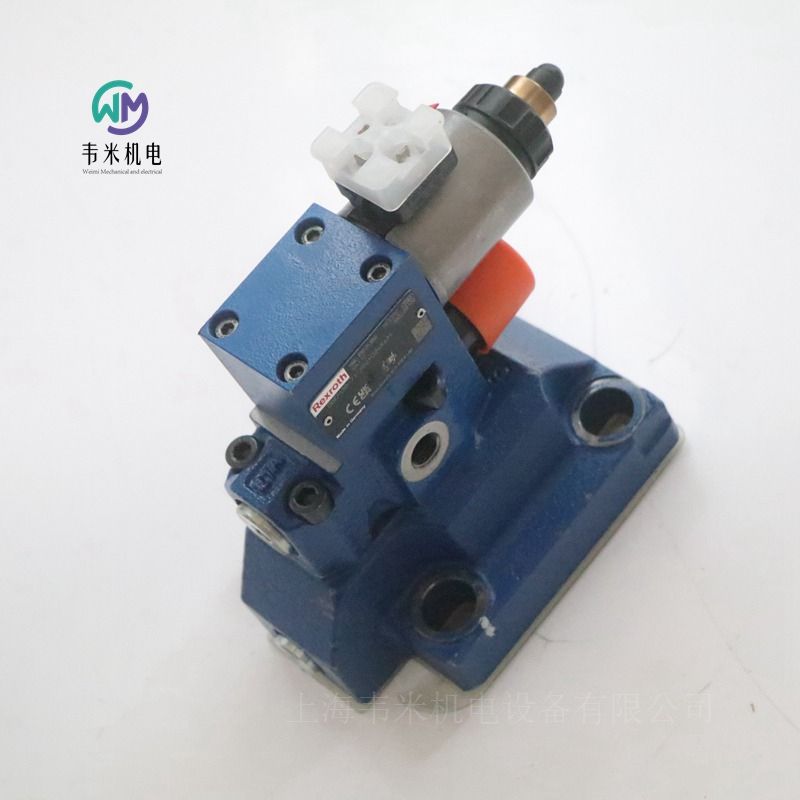

力士乐先导式比例溢流阀DBEM30-71/350YG24K4M，现货库存，德国产地，上海韦米机电设备有限公司主营产品，销售热线： ；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH比例溢流阀 DBEM30-7X/350YG24K4M

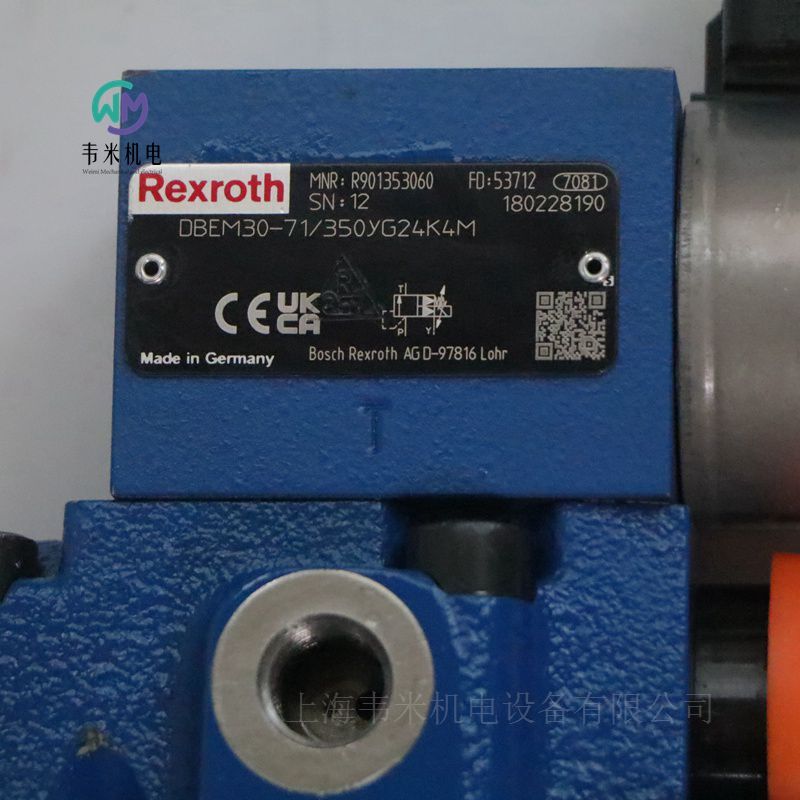

R901353060 DBEM30-71/350YG24K4M
公称尺寸 30, P → T，P → Y, 通过外部电子元件实现电气控制
液压  阀门  压力阀  比例溢流阀  比例溢流阀
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号.
座阀
先导式
压力等级 350 bar
数字电子元件
连接图    ISO 6264
产品系列    DBEM(E)
工作压力. [bar]    350.0
体积流量 [l/min]    700.0
活塞符号    P → T，P → Y
连接类型    底板安装
标称尺寸    30
驱动类型    通过外部电子元件实现电气控制
连接数    4
开关位置数    2
电源电压    24 VDC
电插头    3 芯设备插头 (2 + PE)
电气连接说明    3 芯设备插头 (2 + PE)，符合 EN 175301-803 标准
液压油    HETG、HFC、HL、HLP
密封件    NBR
重量 [kg]    6.38
密封套件R900722852 DAC/DBC/DRC/DZC.-5X/
密封套件R900722854 DA/DB/DR/DZ-5X/ HK
密封套件R961000837 06A-MR/RN 5FACH
螺母R900068604 GZ45-01 BG
密封套件R961008348 DBET.-6X/.M
放大器R901439034 VT-MSPA1-2X/A5/000/000
用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器
放大器R901439036 VT-MSPA1-2X/F5/000/000
用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器

力士乐REXROTH比例溢流阀，先导式
型号DBEM 和 DBEME
-尺码10至32
-组件系列7X
-大工作压力350巴
-大流量：700升/分钟
特性
-用于限制系统压力的先导阀
-通过比例电磁阀进行操作
-底板安装和螺纹连接：根据ISO 6264的端口模式
-大压力限制
-来自单一来源的阀门和控制电子设备
-DBEME型集成电子设备（OBE）：
指令值压力特性曲线制造公差小
-DBEM型外部控制电子设备（单独订购）
功能、部分
DBEM型阀门是先导式泄压阀。它们用于限制液压系统中的工作压力。通过这些阀，可以根据电指令值连续调节要限制的压力。
这些阀门主要由带有主阀芯插入件的壳体、具有大压力限制的夹层板阀和比例先导控制阀组成。
DBEM型。..
施加在通道P上的压力作用在主滑阀上。同时，端口P处的压力通过配备有喷嘴的控制管路施加到主滑阀的弹簧加载侧。通过连接孔，压力同时施加到比例先导控制阀的提升阀上。先导提升阀处的液压力与比例电磁阀的指令值相关力相反。
如果液压力超过电磁阀力，先导提升阀将打开。先导油现在可以通过控制管路流入端口Y并流入油箱；因此，在控制管线上的主阀芯处产生压降。从端口P到T的连接被释放。主滑阀控制端口P处的设定工作压力。
作为对不可接受的高压的液压保护，集成了弹簧式泄压阀。该大压力限制预设为相关压力额定值。在阀的工作范围内，提升阀由弹簧保持在阀座上，从而关闭。如果主滑阀弹簧室中的压力超过阀门的大允许设定压力，提升阀将压在压缩弹簧上，与弹簧室的连接将打开。先导油通过端口Y流入油箱。由于控制管路的作用，主滑阀处出现压降。从端口P到T的连接被释放。主滑阀控制端口P中的设定大工作压力。如有必要，可以通过调节元件降低预设压力。端口Y必须通过外部管道连接到油箱。与油箱的连接应无压力。通过端口X，阀门可以卸载或限制大压力。
DBEME型-带集成电子设备（OBE）
在功能和设计方面，这些阀门对应于DBEM型。在比例电磁阀上，壳体上有更多的控制电子设备。
电源和指令值电压被施加到连接器上。
在工厂，指令值压力特性曲线的调整具有很小的制造公差。
技术数据
一般尺寸    10通径  25通径  32通径
重量
–DBEM型   4.5kg   5.3kg   6.4kg
–DBEME型   4.7kg   5.5kg   6.6kg
–DBEMG型   7kg   6,74kg   6.4kg
–DBEMEG型 7,2kg   6,94kg   6.6kg
安装位置  任意
储存温度范围  –20至+80°C
环境温度范围
–DBEM型  –20至+70°C
–DBEME型  –20至+50°C
液压（用HLP46测量，ϑ油=40±5°C）
大工作压力
–端口P和X  350bar
–端口T  315bar
–端口Y   在零压力下单独连接到油箱
大设定压力
–压力额定值50    50bar
–压力等级100    100bar
–压力等级200    200bar
–压力等级315    315bar
–压力等级350    350bar
大压力限制，在交付时设置。如有必要，该值可能会降低
–压力等级50巴  至75巴
–压力等级100巴  至135巴
–压力等级200巴  至240巴
–压力等级315巴  至350巴
–压力等级350巴  至390巴
液压油温度范围  –20至+80°C
粘度范围  15至380mm2/s
电气集成电子（OBE）
电源电压
–标称电压   24VDC
–下限   21VDC
–上限   35VDC
电流消耗  ≤1.5A
所需保险丝保护  2A，时滞
输入
-电压   0至10V
-电流   4至20mA
输出-实际电流值mV 1 mV≙1 mA
阀门防护等级符合EN 60529 IP 65，配合连接器已安装并锁定
电气连接
符合DIN EN 175301-803的匹配连接器（黑色）
材料编号R901017011（单独订购）
符合DIN EN 175201-804的配合连接器，线路横截面为0.5至1.5 mm2的焊接触点
七芯插头塑料版本，
材料编号R900021267（单独订购）
七芯插头金属版本，
材料编号R900223890（单独订购）
DBEME型集成电子设备（OBE）
函数
电子设备通过端口A和B提供电压。命令值被施加到差分放大器端口D和E。
通过特性曲线生成器，将指令值电磁阀电流特性曲线调整到阀，从而补偿液压系统中的非线性，并创建线性指令值压力特性曲线。
电流控制器根据电磁线圈电阻控制电磁电流。
用于控制比例电磁阀的电子设备的功率级是一个斩波放大器，其循环频率约为180 Hz至400 Hz。输出信号是脉宽调制（PWM）的。
为了检查电磁阀电流，可以在引脚F（+）和引脚C（-）之间的连接器处测量与电磁阀电流成比例的电压。1 mV对应1 mA电磁阀电流
对于DBEM型阀，可以使用命令值衰减器电位计“Gw”更改外部放大器的制造公差。使用参数“限制”设置数字放大器。
在这方面，不得超过技术数据规定的控制电流。
为了能够将多个阀门调整到相同的特性曲线，不要将压力设置为高于要求值为100%的压力额定值的大设定压力。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901335399 DBEM10-7X/315YG24K4M
R901335400 DBEM10-7X/200YG24K4M
R901335402 DBEM10-7X/100YG24K4M
R901358168 DBEM10-7X/315XYG24K4M
R901363276 DBEM10-71/350YG24K4V
R901353036 DBEM20-7X/200YG24K4M
R901363279 DBEM20-7X/100YG24K4V
R901353030 DBEM20-7X/200XYG24-8K4M
R901412035 DBEM20-7X/315XYG24-8K4M-5
R901353042 DBEM20-7X/315YG24K4M
R901455824 DBEM30-7X/100XYG24K4M
R901353056 DBEM30-7X/200YG24K4M
R901353060 DBEM30-7X/350YG24K4M
R901363286 DBEME10-7X/100YG24K31A1V
R901538388 DBEME10-7X/315YG24K31F1V
R901344448 DBEME10-71/315YG24K31A1M
R901353062 DBEME10-7X/200YG24K31A1M
R901353063 DBEME10-7X/315XYG24K31A1M
R901401760 DBEME10-7X/315YG24K31F1M
R901358181 DBEME10-7X/100YG24K31A1M
R901358182 DBEME10-7X/350YG24K31A1M
R901378240 DBEME20-7X/200Y/G24K31/A1M
R901335395 DBEME20-7X/100YG24K31A1V
R901353065 DBEME20-7X/200YG24K31A1M
R901353067 DBEME20-71/315XYG24K31A1M
R901353070 DBEME20-7X/315YG24K31A1M
R901353074 DBEME20-7X/350YG24K31A1M
R901353075 DBEME30-7X/200YG24K31A1M

力士乐REXROTH比例溢流阀DBEME10-7X/100YG24K31A1V
R901363286 DBEME10-71/100YG24K31A1V
公称尺寸 10, P → T, P → Y, 通过集成的电子元件实现电气控制, 24 VDC
液压  阀门  压力阀  比例溢流阀  比例溢流阀
高性能范围内的工业液压阀。基于设定值信号可靠限压。
座阀
先导式
压力等级 100 bar
模拟电子元件
连接图    ISO 6264
产品系列    DBEM(E)
工作压力，值 [bar]    350.0
流量 [l/min]    700.0
机能型    P → T, P → Y
连接类型    底板安装
公称尺寸    10
驱动类型    通过集成的电子元件实现电气控制
阀门端口数    4
切换位置数量    2
电源电压    24 VDC
电气连接器    7 芯设备插头 (6 + PE)
Electric connection description    7 芯连接器 (6 + PE)，符合 EN 175201-804 标准
连通性    模拟，设定值 0 … 10 V
符合    CE - 电磁兼容性 (EMC) 指令 2014/30/EU
UKCA - 电磁兼容性 (EMC) SI2016/1091
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP
密封    FKM
重量 [kg]    4.64
密封套件R961009105 DBEM.10.-7X/8X/V-HV
插入式接头R900021267 7P Z31 BF6-3PG11KSPEZ
匹配连接器，7 针连接器 (6 + PE) EN 175301-804
插入式接头R900217845 7P Z31 C01530F0060021
匹配连接器，7 针连接器 (6 + PE) EN 175301-804

力士乐REXROTH比例溢流阀DBEM10-7X/100YG24K4M
R901335402 DBEM10-71/100YG24K4M
液压  阀门  压力阀  比例溢流阀  比例溢流阀
公称尺寸 10, P → T, P → Y, 通过外部电子元件实现电气控制
高性能范围内的工业液压阀。基于设定值信号可靠限压。
座阀
先导式
压力等级 100 bar
数字电子元件
连接图    ISO 6264
产品系列    DBEM(E)
工作压力，值 [bar]    350.0
流量 [l/min]    275.0
机能型    P → T, P → Y
连接类型    底板安装
公称尺寸    10
驱动类型    通过外部电子元件实现电气控制
阀门端口数    4
切换位置数量    2
电源电压    24 VDC
电气连接器    3 针设备连接器 (2 + PE)
液压油    HETG、HFC、HL、HLP
密封    NBR
重量 [kg]    4.46
密封套件R900722852 DAC/DBC/DRC/DZC.-5X/
密封套件R900722854 DA/DB/DR/DZ-5X/ HK
密封套件R961000837 06A-MR/RN 5FACH
螺母R900068604 GZ45-01 BG
密封套件R961009104 DBEM.10.-7X/8X/M-HV
密封套件R961008348 DBET.-6X/.M
放大器R901439034 VT-MSPA1-2X/A5/000/000
用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器
放大器R901439036 VT-MSPA1-2X/F5/000/000
用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器

力士乐REXROTH带集成电子元件 (OBE) 的先导式比例溢流阀
DBEME
组件系列 7x
大工作压力 350 bar
用于限制系统压力的先导式阀门
通过比例电磁铁控制
用于底板安装和螺纹连接：油口安装面符合 ISO 6264
大压力限制
阀和控制电子元件都出自同门
设定值压力特性曲线的制造公差小的集成电子元件 (OBE)
功能
DBEM 型阀门是一种带有集成电子元件 (OBE) 的先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
型号 DBEME...
施加在通道P中的压力作用于主阀芯。同时，油口P处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口P到T的连接。主阀芯可控制油口P处的设定工作压力。
由于液压保护可防止出现异常高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架固定于阀座，并且阀芯由此关闭。
如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口P到T的连接。主阀芯控制油口P处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口X对阀门进行卸载或限制大压力。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901344448 DBEME10-71/315YG24K31A1M
R901353062 DBEME10-7X/200YG24K31A1M
R901353063 DBEME10-7X/315XYG24K31A1M
R901401760 DBEME10-7X/315YG24K31F1M
R901358181 DBEME10-7X/100YG24K31A1M
R901335395 DBEME20-71/100YG24K31A1V
R901353065 DBEME20-7X/200YG24K31A1M
R901353067 DBEME20-71/315XYG24K31A1M
R901353070 DBEME20-7X/315YG24K31A1M
R901353074 DBEME20-7X/350YG24K31A1M

力士乐REXROTH比例溢流阀R901358181
比例溢流阀 DBEME10-7X/100YG24K31A1M
R901358181 DBEME10-70/100YG24K31A1M
公称尺寸 10, , P → T，P → Y, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力额定值100巴
模拟电路
产品属性
连接图    ISO 6264
产品系列    DBEM（E）
工作压力[bar]    350
流量[l/min]    700
滑阀符号    P→T，P→Y
连接类型    底板安装
大小    10
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HETG、HFC
密封    NBR
重量[kg]    4.62

力士乐REXROTHR901335395
比例溢流阀 DBEME20-7X/100YG24K31A1V
R901335395 DBEME20-71/100YG24K31A1V
公称尺寸 20, P → T，P → Y, 通过集成电子元件实现电气控制, 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力额定值100巴
模拟电路
产品属性
连接图    ISO 6264
产品系列    DBEM（E）
工作压力[bar]    350
流量[l/min]    700
滑阀符号    P→T，P→Y
连接类型    底板安装
大小    20
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
液压油    HL、HLP、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.46

力士乐REXROTH比例溢流阀 DBEME10-7X/315YG24K31A1M
R901344448 DBEME10-71/315YG24K31A1M
规格 10，P → T，集成电子元件，24 V DC
高性能范围内的工业液压阀。对设信号进行可靠的压力释放。
先导式
锥座设计的连续压力阀
压力 [bar]    350
活塞符号    P → T
连接类型    板材结构
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 0 … 10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    4.66

力士乐REXROTH液压比例方向阀
R900954061 4WRA10E60-2X/G24K4/V
公称尺寸 10，符号 E，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-05-04-05
产品系列    4WRA10
工作压力[bar]    315
流量[l/min]    75
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    6.

力士乐REXROTH不带电气位置反馈，带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRAE
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈，带集成电子元件 (OBE) 的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）的控制阀芯 (2)
带对中螺纹的线圈（5 和 6）
集成电子元件 (7)
线圈（5 和 6）断电后，控制阀芯 (2) 将通过压缩弹簧（3 和 4）保持在中心位置
通过为比例电磁铁通电，例如，为线圈“b”(6) 通电，从而直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (6)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
带两个阀芯位置的阀门（型号 4WRA...A...）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞 (8.1) 或带 NG10 的盖 (8.2) 来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
型号详情举例：
4WRAE6E30-23/G24K31/A1V
4→4 个主油口
WRAE →带集成电子元件的比例方向阀
6→ 通径6（通径6，通径10）
E→油路机能型（E,E1,W,W1,EA,WA）
30→ 额定流量 6通径 30 l/min（7 l/min，15 l/min）
        额定流量10通径 （30 l/min，60 l/min）
23→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）
G24→电源电压 24 V
K31→连接器 DIN EN 175201-804
A1→控制值 ±10 V（F1=控制值 4 至 20 mA）
V→密封材料FKM 密封件（M=NBR 密封件）
液压
型号   4WRAE
规格  6   10
安装位置  任意位置，好为水平
周围温度范围  -20 … +50°C
存储温度范围  -20 … +80°C
重量：2.2kg   6.8kg
液压油 符合 DIN 51524 规定的矿物油（HL、HLP）
液压油温度范围  -20 … +80°C（+40 … +50℃）
粘度范围  20 … 380mm²/s（30 … 46mm²/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)
滞后  ≤ 5%
反向死区  ≤ 1%
响应灵敏度  ≤ 0.5%
电气
电压类型    直流电压
大线圈电流  2.5A
大电流消耗
放大器  1.8A
放大器（脉冲电流）  3A
电磁线圈电阻
20 °C 时的低温值  2Ω
大高温值  3Ω
启动时间  100%
高线圈温度+ 150°C
电源  24VDC
电源电压范围  19 … 35V
控制值输入"A1"  ± 10V
控制值输入范围“F1”  4 … 20mA
德国力士乐REXROTH比例阀物料号和型号：
R900954071 4WRAE6E30-23/G24K31/A1V
R900762072 4WRAE6W30-23/G24K31/F1V
R900558355 4WRAE6E30-2X/G24N9K31/A1V
R900954076 4WRAE6W07-23/G24K31/A1V
R900965674 4WRAE10E60-2X/G24K31/F1V
R900954083 4WRAE10E60-2X/G24K31/A1V
R900558356 4WRAE10E60-2X/G24N9K31/A1V
R900929318 4WRAE10E60-2X/G24N9K31/F1V
R900710530 4WRAE10W60-2X/G24K31/F1V
R900954088 4WRAE10W60-22/G24K31/A1V
R900900988 4WRAE10W60-2X/G24N9K31/A1V
R900920055 4WRAE10W60-2X/G24N9K31/F1V
R900954089 4WRAE10W1-60-2X/G24K31/A1V
R900732536 4WRAE10W1-60-2X/G24K31/F1V
R900936006 4WRAE10W1-60-2X/G24N9K31/A1V
R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

力士乐REXROTH液压比例方向阀4WRAE6E30-2X/G24N9K31/A1V
R900558355 4WRAE6E30-22/G24N9K31/A1V
公称尺寸 6, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
液压  阀门  方向阀  比例方向控制阀  液压比例方向阀
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向。
滑阀
直动式
带隐藏式手动操作
连接图    ISO 4401-03-02-0-05
产品系列    4WRA.6,10
工作压力. [bar]    315.0
体积流量 [l/min]    42.0
活塞符号    符号 E
连接类型    底板安装
公称流量 [l/min]    26.0
标称尺寸    6
驱动类型    通过集成电子元件实现电气控制
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 芯设备插头 (6 + PE)
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
连接    模拟，额定值 ±10 V
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    2.2

力士乐REXROTH比例阀R900954076
液压比例方向阀 4WRAE6W07-2X/G24K31/A1V
R900954076 4WRAE6W07-23/G24K31/A1V
公称尺寸 6, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    4WRA.6,10
工作压力[bar]    315
流量[l/min]    42
滑阀符号    符号W
连接类型    底板安装
标称流量[l/min]    7.
大小    6.
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.2

力士乐REXROTH比例阀R900954071
液压比例方向阀 4WRAE6E30-2X/G24K31/A1V
R900954071 4WRAE6E30-23/G24K31/A1V
公称尺寸 6, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    4WRA.6,10
工作压力[bar]    315
流量[l/min]    42
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    26
大小    6.
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.2

力士乐REXROTH比例阀R900762072
液压比例方向阀 4WRAE6W30-2X/G24K31/F1V
R900762072 4WRAE6W30-23/G24K31/F1V
公称尺寸 6, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    4WRA.6,10
工作压力[bar]    315
流量[l/min]    42
滑阀符号    符号W
连接类型    底板安装
标称流量[l/min]    26
大小    6.
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
无线连接    模拟，指令值4…20mA
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.2

力士乐REXROTH带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRE
规格 6
组件系列 2X
大工作压力 315 bar
大流量 80 l/min
带电气位置反馈和外部电子元件的直动式比例方向阀
调整体积流量的方向和大小
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
型号 4WRE...-2X/...
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体 (1)
带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2)
带对中螺纹的线圈（7 和 8）
位置传感器 (9)
线圈（7 和 8）断电后，位于弹簧座（5 和 6）之间的压缩弹簧（3 和 4）可将控制阀芯 (2) 置于中心位置
可通过控制比例电磁铁（例如，线圈“b”(8)）直接操作控制阀芯 (2)
控制阀芯 (2) 与电气输入信号成比例地向左移动
通过具有渐进流量特性的节流横截面，
进行从 P 到 A 及从 B 到 T 的连接
关闭线圈 (8)
控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
功能：
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
重要注意事项：
PG 装配 (11) 不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！
带两个阀芯位置的阀门：（型号 4WRE…A...）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”(7)。它配有保护塞 (10) 来代替第二个比例电磁铁。
注意：
由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
型号示例：
4WRE6V16-22/G24K4/V
4→4 个主油口
WRE→带电气位置反馈的比例方向阀
6→通径6（通径10）
V→技能符号（E; E1-; V; V1-; W; W1-; EA; WA）
16→额定流量 NG6 16 l/min（4 l/min，8 l/min，32 l/min）
       额定流量 NG10（25 l/min，50 l/min，75 l/min）
22→组件系列 20 ... 29（20 ... 29：安装和连接尺寸不变）
G24→电源电压 24 V
K4→连接器 DIN EN 175301-803
V→FKM 密封件（M=NBR 密封件）
型号  4WRE
规格  6
安装位置  任意位置，好为水平
周围温度范围  -20 … +70°C
存储温度范围  -20 … +80°C
重量  2.2kg
MTTFD 值符合 EN ISO 13849  150y
大工作压力  315bar
大工作压力
接口 P  315bar
接口 T 210 bar
Anschluss A 315 bar
油口 B  315bar
大流量  80l/min
额定流量  4l/min  8l/min  16l/min  32l/min
液压油  HL、HLP
液压油温度范围  -20 … +80°C（+40 … +50℃）
粘度范围  20 … 380mm²/s（30 … 46mm²/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级
等级 20/18/15 符合 ISO 4406 (c)
滞后  ≤ 0.1%
反向死区  ≤ 0.05%
响应灵敏度  ≤ 0.05%
更改下列项时的零位漂移
液压油温度  ≤ 0.15%/10 K
工作压力  ≤ 0.1%/100 bar
电气
规格  6
电压类型  直流电压
大电流消耗
（放大器）  2A
（放大器（脉冲电流））  3A
电磁线圈电阻
20 °C 时的低温值  2.65Ω
大高温值  4.05Ω
启动时间 100%
高线圈温度  150°C
防护等级符合 DIN EN 60529  IP65（如果使用的是适合且正确安装的连接插头。）
电源  24V
电源电压范围  19,4 … 35V
德国力士乐REXROTH比例阀物料号和型号：
R900968149 4WRE6E1-08-2X/G24K4/V
R900968149 4WRE6E1-08-22/G24K4/V
R900954092 4WRE6E16-2X/G24K4/V
R900954094 4WRE6E1-32-2X/G24K4/V
R900941264 4WRE6W08-2X/G24K4/V
R900944121 4WRE6W16-2X/G24K4/V
R900933480 4WRE6W32-2X/G24K4/V
R900965434 4WRE6WA16-2X/G24K4/V
R901032028 4WRE6V08-22/G24K4/V-822
R901036556 4WRE6V16-22/G24K4/V-822


力士乐REXROTH三位四通定向高响应控制阀，直接操作，带集成控制电子设备（OBE）
4WRSE系列
尺寸6和10
3X系列
工作压力315巴
流量180升/分钟
特性
–带集成控制电子设备（OBE）的直接操作定向高响应控制阀，用于控制流量的方向和大小
–适用于位置和速度控制
–由控制电磁阀驱动
–电气位置反馈
–高响应灵敏度和低滞后
–集成控制电子设备（OBE），接口为±10 V或4…20 mA
–对于子板安装：
将符合DIN 24340结构A和ISO 4401的模板移植到数据表RE 45052和RE 45054（单独订购）
功能、部分
这些4/3方向高响应阀是夹层板设计的直接操作部件。它们由控制电磁阀驱动。电磁阀由集成控制电子设备（OBE）控制。
结构：
该阀门主要由以下部分组成：
–带连接面的外壳
–带压缩弹簧的控制滑阀
–电磁阀
–位置传感器
–集成控制电子设备（OBE）
–可通过第9页的盖子进行零点调整
功能说明：
–当电磁阀断电时，控制滑阀由压缩弹簧保持在中心位置
–通过控制电磁阀通电直接操作控制滑阀
例如，控制电磁阀“b”
•控制滑阀按电气输入信号的比例向左推
•从P打开连接→ a和b→ T通过具有线性流动特性的孔状横截面
–电磁阀断电
控制滑阀通过压缩弹簧返回到中心位置
在断电状态下，控制滑阀由电磁阀的回位弹簧保持在机械中心位置。带有滑阀符号“V”和“Q”，这与液压中心位置不对应！
当电动阀控制回路关闭时，控制滑阀位于液压中心位置。
技术数据（对于这些参数之外的应用，请咨询我们！）
一般
尺寸  6通径  10通径
重量  3.0kg  7.3kg
安装方向可选，推荐水平方向
环境温度范围  –20…+50°C
储存温度范围  –20…+80°C
液压（用HLP46测量，ϑ油=40°C±5°C，p=100 bar）
工作压力端口P、A、B 高达315bar  高达315bar
端口T  高达315bar  高达315bar
允许流量  80l/min   180l/min
液压油符合DIN 51524的矿物油（HL、HLP）和磷酸酯（HFD-R），如有需要，可提供其他液压油
液压油温度范围  –20…+80°C
粘度范围  20…380mm2/s，推荐30…46mm2/s
液压油的允许污染程度-符合ISO 4406（c）18/16/13级的清洁度等级
滞后率  ≤0.05%
反转范围  ≤0.03%
响应灵敏度  ≤0.03%
零点平衡  ≤1%
零点漂移随尺寸变化：6通径  10通径
液压油温度  <0.1%/10 K  <0.1%/10 K
工作压力  <0.5%/100巴  <0.3%/100巴
电气
工作电压标称值（限值） 24VDC（19.4…35）
电流消耗
尺寸6  2A脉冲负载：4 A
尺寸10 2.8A脉冲负载：4A
接口“A1”
指令值信号  ±10V Ri>50kΩ
实际值信号±10V  Imax=2mA
界面“F1”
指令值信号  4…20mA Re>100Ω
实际值信号  4…20mA 负载电阻500Ω
占空比  100%
线圈温度  高达150°C
符合EN 60529 IP 65的阀门保护类型，电缆插座正确安装并锁定
配件，单独购买
电缆插座（塑料版）
符合DIN EN 175201-804标准
单独订购，
材料编号R900021267
电缆插座（金属版）
符合DIN EN 175201-804标准
单独订购，
材料编号R900223890
德国力士乐REXROTH比例阀订货号和型号
R900958253 4WRSE6V04-3X/G24K0/A1V-614
R900558830 4WRSE6V10-3X/G24K0/A1V
R900579447 4WRSE6V35-3X/G24K0/A1V
R900909078 4WRSE6V1-10-3X/G24K0/A1V
R900906155 4WRSE6V1-20-3X/G24K0/A1V
R900904794 4WRSE6V1-35-31/G24K0/A1V
R900913973 4WRSE6Q00-3X/G24K0/A1V-587
R900940352 4WRSE10R80-32/G24K0/A1V
R900579943 4WRSE10V50-3X/G24K0/A1V
R900579286 4WRSE10V80-3X/G24K0/A1V
R900579140 4WRSE10V1-50-3X/G24K0/A1V
R900579141 4WRSE10E1-50-3X/G24K0/A1V
R900950465 4WRSE10Q00-32/G24K0/A1V-657
R900726698 4WRSE10V80-3X/G24K0/F1V
R900922997 4WRSE10V1-25-3X/G24K0/A1V
R900916871 4WRSE10Q2-80-32/G24K0/A1V
R900919744 4WRSE10VC80-3X/G24K0/A1V
R900930729 4WRSE10R5-80-3X/G24K0/A1V
R900556812 4WRSE10V1-80-3X/G24K0/A1V
R900775890 4WRSE10V80-3X/G24K0/A1V-429
R900775889 4WRSE10V50-3X/G24K0/A1V-429
R900961308 4WRSE10R5-00-3X/G24K0/A1V-664

力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀
4WRDE
规格 10 … 27
组件系列 6X
大工作压力 350 bar
大流量 1000 l/min
额定流量 25 … 500 l/min
-响应灵敏度高，滞后小
高质量-伺服阀性能先导控制阀控制阀芯和套筒
灵活-适用于非常的动态应用中的位置、速率、力量和压力控制
可靠-经过验证且坚固耐用的设计
4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。
设置
阀的基本构成是：
4WS2EM6-2X 型号二级助力模式先导控制阀
包括壳体和主级控制阀芯的主级
带主级感应式位置传感器的集成电子元件
功能
在集成电子元件 (OBE) 中，主级控制阀芯的控制值将与位置理论值进行比较。在存在差值（控制偏差）的情况下，先导控制阀的一级将被控制（干力矩马达和喷嘴挡板系统）。这样，可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少，而距离另一个喷嘴的距离将增加。通过连接孔，与控制信号类似，产生的流量差导致控制阀芯在先导控制阀（第二级）中偏斜。先导控制阀释放的流量使主级（第三级）控制阀芯偏斜，直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。
阀门特点
阀门的出厂设置为震荡默认设置，恒定频率为 400 Hz。
电源电压故障
应用先导油压后，主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。
如果使用方向叠加阀（请参阅订货代码），则在断电情况下主级的两个先导油腔将短路。
对于符号 E、E1-、W6 和 W8，主级阀芯将使用弹簧对中中心位置。
对于符号 V 和 V1，主级阀芯将使用弹簧操作的偏移位置（P-B 和 A-T）（公差范围为控制阀芯行程的 1% ... 11%）
注意：
零电位更改和/或颤振电流振幅可能导致系统损坏，故只能由的人员执行。
先导控制阀只能由力士乐员工进行维护。有一种例外情况，即根据附件列表更换过滤器和密封件。在装配过程中，必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。
型号“Y”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导油供油，内部先导油回油
在本型号中，先导油由单独的先导油路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在进油联中，必须关闭油口 Y。
德国力士乐REXROTH电液比例阀物料号和型号：
R900970576 4WRDE10V1-100L-5X/6L24K9/MR
R901469206 4WRDE10V1-100L-60/MXY/24A5
R900970066 4WRDE10V25L-5X/6L24K9/M
R901586722 4WRDE10V25L-6X/MXY/24A5
R900717903 4WRDE10V100P-5X/6L24K9/M
R901482415 4WRDE10V100P-6X/MXY/24A5
R900959726 4WRDE10V25L-5X/6L24K9/MR-202
R901515021 4WRDE10VN25L-6X/MXY/24A5
R901545433 4WRDE10V100L-6X/MPY/24A5
R900959509 4WRDE10V50P-5X/6L15K9/M-280
R901486260 4WRDE10V50L-6X/MXY/24A5-280
R900957525 4WRDE16V125L-5X/6L24K9/WG152MR
R901555688 4WRDE16V150L-6X/MXYWG/24A5
R900959564 4WRDE16V125L-5X/6L24K9/M-202
R900971284 4WRDE16V125L-5X/6L24TK9/M
R901454653 4WRDE16VN150L-6X/MXY/24A5
R900957581 4WRDE16V200L-5X/6L24K9/MR
R901435604 4WRDE16V-220L-6X/MXY/24A5
R901435604 4WRDE16V-220L-60/MXY/24A5
R900556016 4WRDE16V125-5X/6L24Z4/MR-202
R901478223 4WRDE16V150L-6X/MXY/24A5
R900906719 4WRDE16V200-5X/6L24Z4/MR-202
R901570485 4WRDE16VN220L-6X/MXY/24A5
R901437304 4WRDE16E200L-5X/6L24K9/WG152M-280
R901561651 4WRDE16E220L-6X/MXYWG/24A5-280
R901142198 4WRDE16E200L-5X/6L24K9/M-280
R901480450 4WRDE16E220L-6X/MXY/24A5-280
R901479865 4WRDE16V1-220L-6X/VXY/24F1
R900960138 4WRDE16V125L-5X/6L24TK9/WG152MR
R901535483 4WRDE16V150L-6X/MXTWG/24A5
R901454650 4WRDE16V1-220L-60/MXY/24A5
R900961105 4WRDE16E125L-52/6L24K9/MR
R900748327 4WRDE16V125L-5X/6L24K9/M-280
R901547078 4WRDE16V150L-6X/MXY/24A5-280
R901437336 4WRDE25E220L-5X/6L24K9/WG152MR-280
R901562032 4WRDE25E220L-6X/MXYWG/24A5-280
R901520296 4WRDE25V1-350L-6X/MXYWG/24A5
R901122640 4WRDE25E220L-5X/6L24K9/MR-280
R901524555 4WRDE25E220L-6X/MXY/24A5-280
R900978280 4WRDE25V350L-5X/6L24K9/MR
R901484472 4WRDE25V350L-6X/MXY/24A5
R900941436 4WRDE25V1-220L-5X/6L24K9/WG152MR
R900718325 4WRDE27V1-500L-5X/6L24K9/M-576
R901547592 4WRDE27V1N-500L-6X/MXY/24F1
R900944032 4WRDE27V1-500L-5X/6L24K9/WG152MR
R901484473 4WRDE27V1-500L-6X/MXYWG/24A5
R901144795 4WRDE27W500L-53/6L24K9/MR
R901538130 4WRDE27W6-500L-60/MXY/24A5

力士乐REXROTH比例阀R901555688
液压比例方向阀 4WRDE16V150L-6X/MXYWG/24A5
R901555688 4WRDE16V150L-60/MXYWG/24A5
公称尺寸 16, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    4WRDE
工作压力[bar]    350
流量[l/min]    460
滑阀符号    符号V
连接类型    底板安装
标称流量[l/min]    150
大小    16
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    10.5

力士乐REXROTHR901484472
液压比例方向阀 4WRDE25V350L-6X/MXY/24A5
R901484472 4WRDE25V350L-60/MXY/24A5
公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-08-08-05
产品系列    4WRDE
工作压力[bar]    350
流量[l/min]    870
滑阀符号    符号V
连接类型    底板安装
标称流量[l/min]    350
大小    25
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    17.5
力士乐先导式比例溢流阀DBEM30-71/350YG24K4M
