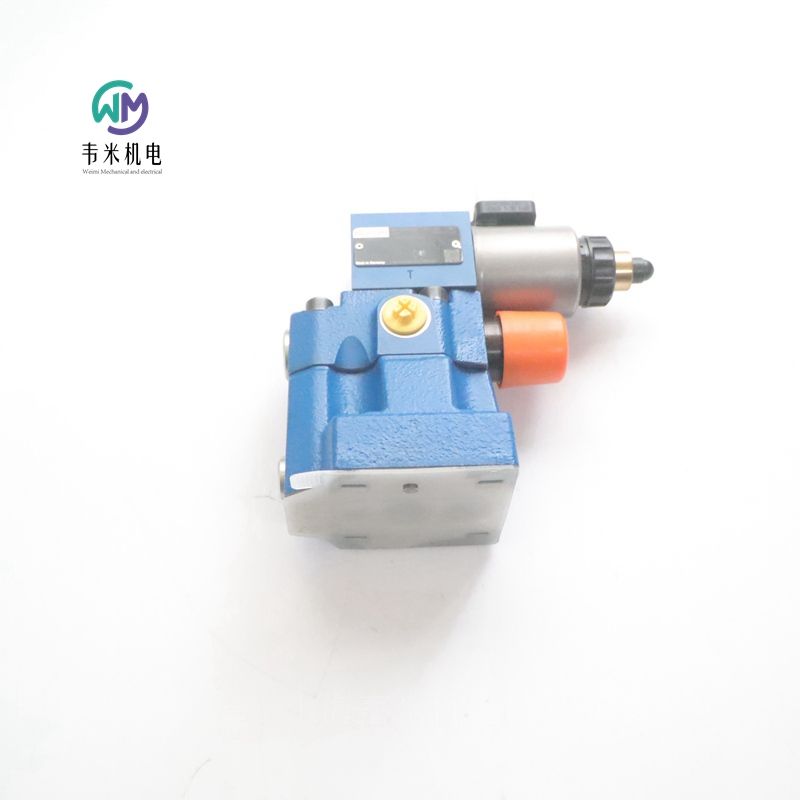

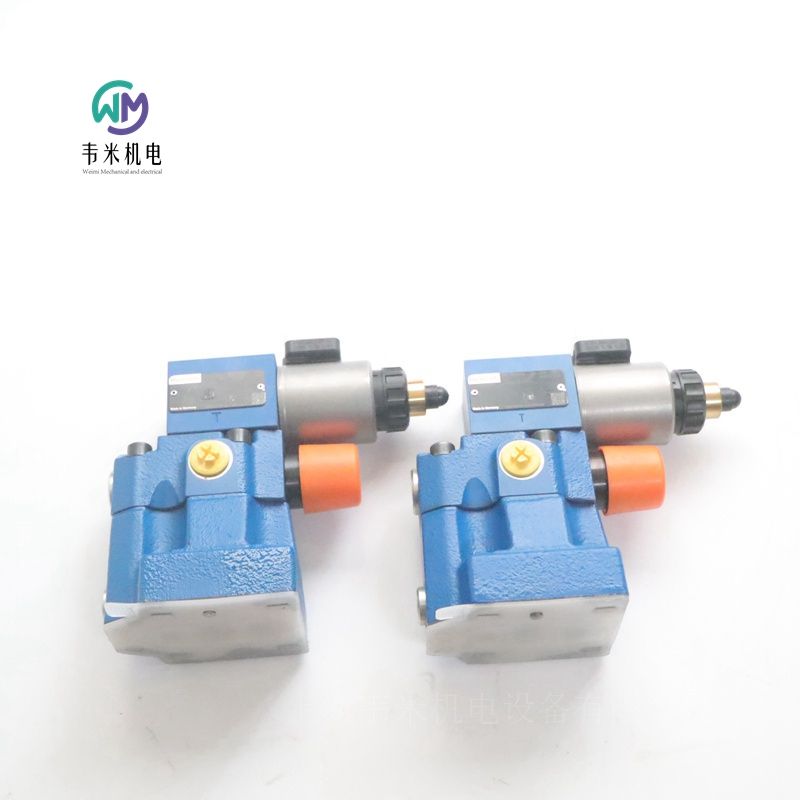

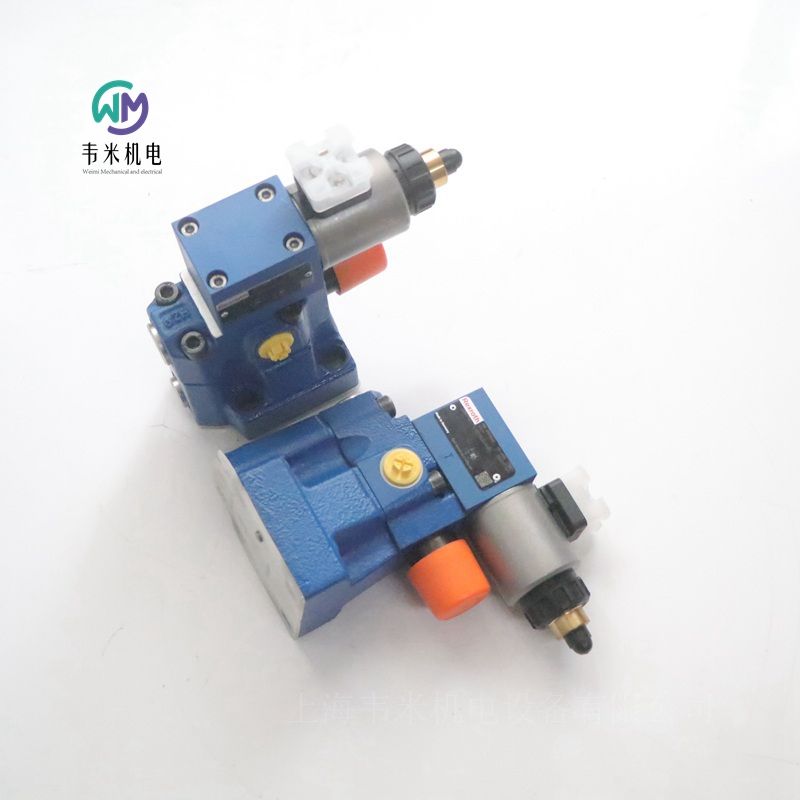

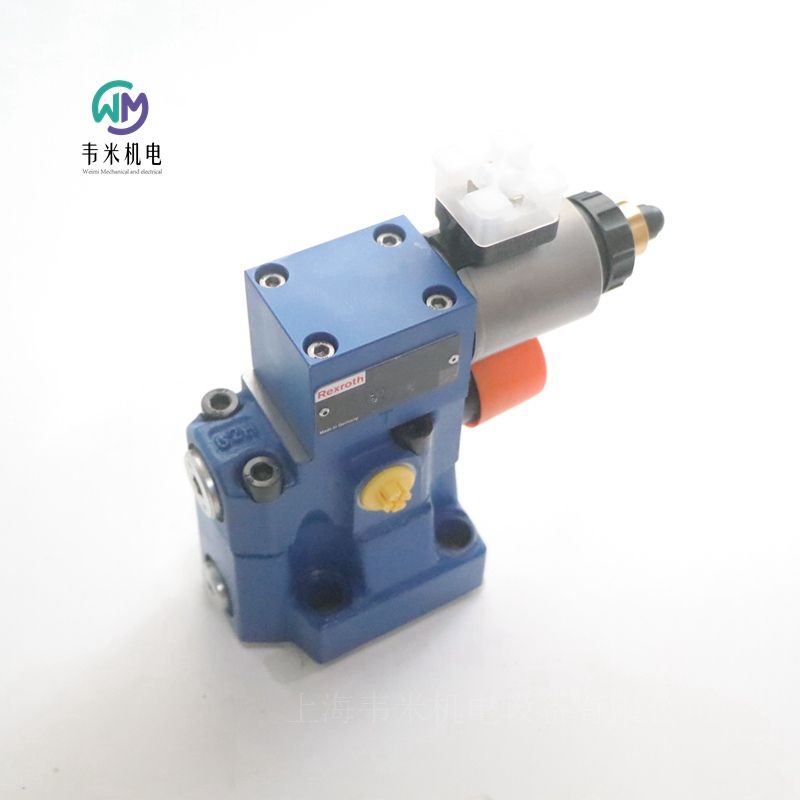

力士乐REXROTH比例溢流阀DBEM10-7X/100YG24K4M

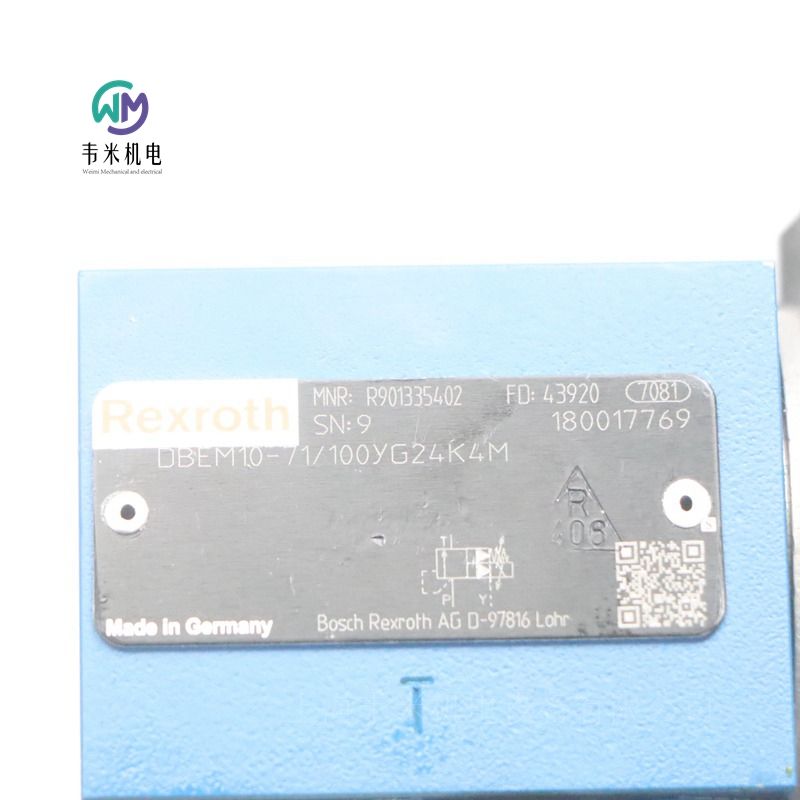

R901335402 DBEM10-71/100YG24K4M
液压  阀门  压力阀  比例溢流阀  比例溢流阀
公称尺寸 10, P → T, P → Y, 通过外部电子元件实现电气控制
高性能范围内的工业液压阀。基于设定值信号可靠限压。
座阀
先导式
压力等级 100 bar
数字电子元件
连接图    ISO 6264
产品系列    DBEM(E)
工作压力，值 [bar]    350.0
流量 [l/min]    275.0
机能型    P → T, P → Y
连接类型    底板安装
公称尺寸    10
驱动类型    通过外部电子元件实现电气控制
阀门端口数    4
切换位置数量    2
电源电压    24 VDC
电气连接器    3 针设备连接器 (2 + PE)
液压油    HETG、HFC、HL、HLP
密封    NBR
重量 [kg]    4.46
密封套件R900722852 DAC/DBC/DRC/DZC.-5X/
密封套件R900722854 DA/DB/DR/DZ-5X/ HK
密封套件R961000837 06A-MR/RN 5FACH
螺母R900068604 GZ45-01 BG
密封套件R961009104 DBEM.10.-7X/8X/M-HV
密封套件R961008348 DBET.-6X/.M
放大器R901439034 VT-MSPA1-2X/A5/000/000
用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器
放大器R901439036 VT-MSPA1-2X/F5/000/000
用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器

力士乐REXROTH比例溢流阀，先导式
型号DBEM 和 DBEME
-尺码10至32
-组件系列7X
-大工作压力350巴
-大流量：700升/分钟
特性
-用于限制系统压力的先导阀
-通过比例电磁阀进行操作
-底板安装和螺纹连接：根据ISO 6264的端口模式
-大压力限制
-来自单一来源的阀门和控制电子设备
-DBEME型集成电子设备（OBE）：
指令值压力特性曲线制造公差小
-DBEM型外部控制电子设备（单独订购）
功能、部分
DBEM型阀门是先导式泄压阀。它们用于限制液压系统中的工作压力。通过这些阀，可以根据电指令值连续调节要限制的压力。
这些阀门主要由带有主阀芯插入件的壳体、具有大压力限制的夹层板阀和比例先导控制阀组成。
DBEM型。..
施加在通道P上的压力作用在主滑阀上。同时，端口P处的压力通过配备有喷嘴的控制管路施加到主滑阀的弹簧加载侧。通过连接孔，压力同时施加到比例先导控制阀的提升阀上。先导提升阀处的液压力与比例电磁阀的指令值相关力相反。
如果液压力超过电磁阀力，先导提升阀将打开。先导油现在可以通过控制管路流入端口Y并流入油箱；因此，在控制管线上的主阀芯处产生压降。从端口P到T的连接被释放。主滑阀控制端口P处的设定工作压力。
作为对不可接受的高压的液压保护，集成了弹簧式泄压阀。该大压力限制预设为相关压力额定值。在阀的工作范围内，提升阀由弹簧保持在阀座上，从而关闭。如果主滑阀弹簧室中的压力超过阀门的大允许设定压力，提升阀将压在压缩弹簧上，与弹簧室的连接将打开。先导油通过端口Y流入油箱。由于控制管路的作用，主滑阀处出现压降。从端口P到T的连接被释放。主滑阀控制端口P中的设定大工作压力。如有必要，可以通过调节元件降低预设压力。端口Y必须通过外部管道连接到油箱。与油箱的连接应无压力。通过端口X，阀门可以卸载或限制大压力。
DBEME型-带集成电子设备（OBE）
在功能和设计方面，这些阀门对应于DBEM型。在比例电磁阀上，壳体上有更多的控制电子设备。
电源和指令值电压被施加到连接器上。
在工厂，指令值压力特性曲线的调整具有很小的制造公差。
技术数据
一般尺寸    10通径  25通径  32通径
重量
–DBEM型   4.5kg   5.3kg   6.4kg
–DBEME型   4.7kg   5.5kg   6.6kg
–DBEMG型   7kg   6,74kg   6.4kg
–DBEMEG型 7,2kg   6,94kg   6.6kg
安装位置  任意
储存温度范围  –20至+80°C
环境温度范围
–DBEM型  –20至+70°C
–DBEME型  –20至+50°C
液压（用HLP46测量，ϑ油=40±5°C）
大工作压力
–端口P和X  350bar
–端口T  315bar
–端口Y   在零压力下单独连接到油箱
大设定压力
–压力额定值50    50bar
–压力等级100    100bar
–压力等级200    200bar
–压力等级315    315bar
–压力等级350    350bar
大压力限制，在交付时设置。如有必要，该值可能会降低
–压力等级50巴  至75巴
–压力等级100巴  至135巴
–压力等级200巴  至240巴
–压力等级315巴  至350巴
–压力等级350巴  至390巴
液压油温度范围  –20至+80°C
粘度范围  15至380mm2/s
电气集成电子（OBE）
电源电压
–标称电压   24VDC
–下限   21VDC
–上限   35VDC
电流消耗  ≤1.5A
所需保险丝保护  2A，时滞
输入
-电压   0至10V
-电流   4至20mA
输出-实际电流值mV 1 mV≙1 mA
阀门防护等级符合EN 60529 IP 65，配合连接器已安装并锁定
电气连接
符合DIN EN 175301-803的匹配连接器（黑色）
材料编号R901017011（单独订购）
符合DIN EN 175201-804的配合连接器，线路横截面为0.5至1.5 mm2的焊接触点
七芯插头塑料版本，
材料编号R900021267（单独订购）
七芯插头金属版本，
材料编号R900223890（单独订购）
DBEME型集成电子设备（OBE）
函数
电子设备通过端口A和B提供电压。命令值被施加到差分放大器端口D和E。
通过特性曲线生成器，将指令值电磁阀电流特性曲线调整到阀，从而补偿液压系统中的非线性，并创建线性指令值压力特性曲线。
电流控制器根据电磁线圈电阻控制电磁电流。
用于控制比例电磁阀的电子设备的功率级是一个斩波放大器，其循环频率约为180 Hz至400 Hz。输出信号是脉宽调制（PWM）的。
为了检查电磁阀电流，可以在引脚F（+）和引脚C（-）之间的连接器处测量与电磁阀电流成比例的电压。1 mV对应1 mA电磁阀电流
对于DBEM型阀，可以使用命令值衰减器电位计“Gw”更改外部放大器的制造公差。使用参数“限制”设置数字放大器。
在这方面，不得超过技术数据规定的控制电流。
为了能够将多个阀门调整到相同的特性曲线，不要将压力设置为高于要求值为100%的压力额定值的大设定压力。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901335399 DBEM10-7X/315YG24K4M
R901335400 DBEM10-7X/200YG24K4M
R901335402 DBEM10-7X/100YG24K4M
R901358168 DBEM10-7X/315XYG24K4M
R901363276 DBEM10-71/350YG24K4V
R901353036 DBEM20-7X/200YG24K4M
R901363279 DBEM20-7X/100YG24K4V
R901353030 DBEM20-7X/200XYG24-8K4M
R901412035 DBEM20-7X/315XYG24-8K4M-5
R901353042 DBEM20-7X/315YG24K4M
R901455824 DBEM30-7X/100XYG24K4M
R901353056 DBEM30-7X/200YG24K4M
R901353060 DBEM30-7X/350YG24K4M
R901363286 DBEME10-7X/100YG24K31A1V
R901538388 DBEME10-7X/315YG24K31F1V
R901344448 DBEME10-71/315YG24K31A1M
R901353062 DBEME10-7X/200YG24K31A1M
R901353063 DBEME10-7X/315XYG24K31A1M
R901401760 DBEME10-7X/315YG24K31F1M
R901358181 DBEME10-7X/100YG24K31A1M
R901358182 DBEME10-7X/350YG24K31A1M
R901378240 DBEME20-7X/200Y/G24K31/A1M
R901335395 DBEME20-7X/100YG24K31A1V
R901353065 DBEME20-7X/200YG24K31A1M
R901353067 DBEME20-71/315XYG24K31A1M
R901353070 DBEME20-7X/315YG24K31A1M
R901353074 DBEME20-7X/350YG24K31A1M
R901353075 DBEME30-7X/200YG24K31A1M

力士乐REXROTH比例溢流阀DBEME10-7X/100YG24K31A1V
R901363286 DBEME10-71/100YG24K31A1V
公称尺寸 10, P → T, P → Y, 通过集成的电子元件实现电气控制, 24 VDC
液压  阀门  压力阀  比例溢流阀  比例溢流阀
高性能范围内的工业液压阀。基于设定值信号可靠限压。
座阀
先导式
压力等级 100 bar
模拟电子元件
连接图    ISO 6264
产品系列    DBEM(E)
工作压力，值 [bar]    350.0
流量 [l/min]    700.0
机能型    P → T, P → Y
连接类型    底板安装
公称尺寸    10
驱动类型    通过集成的电子元件实现电气控制
阀门端口数    4
切换位置数量    2
电源电压    24 VDC
电气连接器    7 芯设备插头 (6 + PE)
Electric connection description    7 芯连接器 (6 + PE)，符合 EN 175201-804 标准
连通性    模拟，设定值 0 … 10 V
符合    CE - 电磁兼容性 (EMC) 指令 2014/30/EU
UKCA - 电磁兼容性 (EMC) SI2016/1091
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP
密封    FKM
重量 [kg]    4.64
密封套件R961009105 DBEM.10.-7X/8X/V-HV
插入式接头R900021267 7P Z31 BF6-3PG11KSPEZ
匹配连接器，7 针连接器 (6 + PE) EN 175301-804
插入式接头R900217845 7P Z31 C01530F0060021
匹配连接器，7 针连接器 (6 + PE) EN 175301-804

力士乐REXROTH比例溢流阀 DBEM30-7X/350YG24K4M
R901353060 DBEM30-71/350YG24K4M
公称尺寸 30, P → T，P → Y, 通过外部电子元件实现电气控制
液压  阀门  压力阀  比例溢流阀  比例溢流阀
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号.
座阀
先导式
压力等级 350 bar
数字电子元件
连接图    ISO 6264
产品系列    DBEM(E)
工作压力. [bar]    350.0
体积流量 [l/min]    700.0
活塞符号    P → T，P → Y
连接类型    底板安装
标称尺寸    30
驱动类型    通过外部电子元件实现电气控制
连接数    4
开关位置数    2
电源电压    24 VDC
电插头    3 芯设备插头 (2 + PE)
电气连接说明    3 芯设备插头 (2 + PE)，符合 EN 175301-803 标准
液压油    HETG、HFC、HL、HLP
密封件    NBR
重量 [kg]    6.38
密封套件R900722852 DAC/DBC/DRC/DZC.-5X/
密封套件R900722854 DA/DB/DR/DZ-5X/ HK
密封套件R961000837 06A-MR/RN 5FACH
螺母R900068604 GZ45-01 BG
密封套件R961008348 DBET.-6X/.M
放大器R901439034 VT-MSPA1-2X/A5/000/000
用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器
放大器R901439036 VT-MSPA1-2X/F5/000/000
用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器

力士乐REXROTH带集成电子元件 (OBE) 的先导式比例溢流阀
DBEME
组件系列 7x
大工作压力 350 bar
用于限制系统压力的先导式阀门
通过比例电磁铁控制
用于底板安装和螺纹连接：油口安装面符合 ISO 6264
大压力限制
阀和控制电子元件都出自同门
设定值压力特性曲线的制造公差小的集成电子元件 (OBE)
功能
DBEM 型阀门是一种带有集成电子元件 (OBE) 的先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
型号 DBEME...
施加在通道P中的压力作用于主阀芯。同时，油口P处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口P到T的连接。主阀芯可控制油口P处的设定工作压力。
由于液压保护可防止出现异常高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架固定于阀座，并且阀芯由此关闭。
如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口P到T的连接。主阀芯控制油口P处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口X对阀门进行卸载或限制大压力。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901344448 DBEME10-71/315YG24K31A1M
R901353062 DBEME10-7X/200YG24K31A1M
R901353063 DBEME10-7X/315XYG24K31A1M
R901401760 DBEME10-7X/315YG24K31F1M
R901358181 DBEME10-7X/100YG24K31A1M
R901335395 DBEME20-71/100YG24K31A1V
R901353065 DBEME20-7X/200YG24K31A1M
R901353067 DBEME20-71/315XYG24K31A1M
R901353070 DBEME20-7X/315YG24K31A1M
R901353074 DBEME20-7X/350YG24K31A1M

力士乐REXROTH比例溢流阀R901358181
比例溢流阀 DBEME10-7X/100YG24K31A1M
R901358181 DBEME10-70/100YG24K31A1M
公称尺寸 10, , P → T，P → Y, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力额定值100巴
模拟电路
产品属性
连接图    ISO 6264
产品系列    DBEM（E）
工作压力[bar]    350
流量[l/min]    700
滑阀符号    P→T，P→Y
连接类型    底板安装
大小    10
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HETG、HFC
密封    NBR
重量[kg]    4.62

力士乐REXROTHR901335395
比例溢流阀 DBEME20-7X/100YG24K31A1V
R901335395 DBEME20-71/100YG24K31A1V
公称尺寸 20, P → T，P → Y, 通过集成电子元件实现电气控制, 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力额定值100巴
模拟电路
产品属性
连接图    ISO 6264
产品系列    DBEM（E）
工作压力[bar]    350
流量[l/min]    700
滑阀符号    P→T，P→Y
连接类型    底板安装
大小    20
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
液压油    HL、HLP、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.46

力士乐REXROTH比例溢流阀 DBEME10-7X/315YG24K31A1M
R901344448 DBEME10-71/315YG24K31A1M
规格 10，P → T，集成电子元件，24 V DC
高性能范围内的工业液压阀。对设信号进行可靠的压力释放。
先导式
锥座设计的连续压力阀
压力 [bar]    350
活塞符号    P → T
连接类型    板材结构
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 0 … 10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    4.66

力士乐REXROTH比例阀R901469206
液压比例方向阀 4WRDE10V1-100L-6X/MXY/24A5
R901469206 4WRDE10V1-100L-60/MXY/24A5
公称尺寸 10, , 符号 V1, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-05-05-05
产品系列    4WRDE
工作压力[bar]    350
流量[l/min]    170
滑阀符号    符号V1
连接类型    底板安装
标称流量[l/min]    100
大小    10
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    7.22

力士乐REXROTH比例换向阀4WRDE16V220L-6X/MXY/24A5
R901435604 4WRDE16V-220L-60/MXY/24A5
尺寸16，符号V，带集成电子器件的电气，24 VDC
工业液压阀在高性能范围内，根据液压符号可靠地控制油的流动方向，通过内部活塞位置反馈实现高精度。
滑阀
先导式操作
线性的
外部先导油供应，外部先导油回流
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    4WRDE
压力[bar]    350
流量[l/min]    460
阀芯符号    符号V
连接类型    底板安装
标称流量【l/min】    220
大小    16
驱动类型    带有集成电子设备的电气
端口数量    4.
开关位置数量    3.
电源电压    24伏直流电
连通性    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M，Fuchs：Renosafe 500，Petrofer：Ultra-Safe 620，Houghton：Safe 620，Union：Carbide HP5046）
密封    NBR
重量[kg]    10.5


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀4WRLE
规格 10 … 35
组件系列 4X
大工作压力 350 bar
大流量 4700 l/min
额定流量 60 … 1500 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
安全性
当设备关闭时，先导控制阀的控制阀芯位于“故障安全”位置
主阀的控制阀芯位于弹簧对中中心位置和/或偏移位置
高质量 - 伺服阀性能先导控制阀控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
 - 响应灵敏度高，滞后小
IO-Link 接口，可选
符号 E. 和 W.
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
结构
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜 (5) 和衰减阀板 (4)）
带对中弹簧和位置反馈的主阀 (2)
带模拟 (6) 或 IO-Link 接口的集成电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于"故障安全"位置。主阀的控制阀芯位于其弹簧对中中心位置。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈断电
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为"故障安全"位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至中心位置。
低于小电源电压
仅在接口 "F1" 处：
低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
仅在接口 "L1" 处：
使能未激活，通讯中断（看门狗）
内部 IO-Link 发生故障时
仅在接口 "C6" 处：
额外使能未激活
衰减阀板 "D"
衰减阀板 (4) 降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜 "-967"
为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜 (5)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
具有正遮盖的先导式三位四通方向控制阀适用于可控制或可调节的轴。断电状态下的遮盖约为控制阀芯行程的 20 %。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
符号 V 和 V1-
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
设置
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜（5）和衰减阀板（4））
带对中弹簧和位置反馈的主阀 (2)
集成控制电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于“故障安全”位置。主阀的控制阀芯位于弹簧对中偏移位置，关于方向 P 至 B/A 至 T 的行程偏移约为 6 %。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住相应弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。在控制值预设值为 0 V 的情况下，电子元件将主阀的控制阀芯调节到中心位置。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈切断
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为“故障安全”位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至偏移位置（约 6 % P → B/A → T）。
低于小电源电压
仅在接口“F1”处：低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
衰减阀板“D”和电子元件保护膜“-967”
请参阅“符号 E. 和 W.”
注意：
先导式三位四通方向控制阀仅适用于激活控制环，且在禁用时没有锁定的初始位置。因此，在许多应用中需要“外部单向阀”，并且必须将其考虑到开/关顺序。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
型号“XY”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导供油，内部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 Y。
注意：
先导油供油的改装作业只能由经过授权的人员执行或返厂执行。须遵守大允许工作参数，请参阅"技术数据"。
订货型号示例：
4WRLE27W430SJ-4X/MXY/24A1
4→4 个主油口
WRL→先导式高频响方向阀
E→带集成电子元件 (OBE)
27→通径27（10,16,25,35）
W→机能符号（E, E1-, W6-, W8-, V, V1-, Q3-）
430→额定流量430 l/min
S→流量特性
J→遮盖跃变（对于盖板阀，开启点为 5%；符号 E、E1-、W6-、W8-）
4X→组件系列 40 … 49（40 … 49：安装和连接尺寸不变）
M→NBR 密封件（V=FKM 密封件）
XY→外部先导油供油，外部先导油回油
24→电源电压 24 V
A1→控制值输入 ±10 V
一般信息
型号  4WRLE
规格    10    16    25    27    35
安装位置  任意
重量kg    9    12    19    21    80
周围温度范围  -20 … +60°C
长存储时间  1年
正弦试验，符合 DIN EN 60068-2-6
不带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64
不带衰减阀板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 个轴
带衰减阀板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 轴
运输冲击符合 DIN EN 60068-2-27
不带衰减阀板  15 g/11 ms/3 冲击/3 个轴
带衰减阀板  15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27
带衰减阀板  35 g/6 ms/1000 冲击/3 个轴
大相对湿度  95%
高表面温度  120°C
MTTFD 值符合 EN ISO 13849  75年
符合性
CE 符合 EMC 指令 2014/30/EU，经检测符合 EN 61000-6-2 和 EN 61000-6-3
RoHS 指令 2015/65/EU
REACH 条例 (EC) 编号 1907/2006
德国力士乐REXROTH电液比例阀物料号和型号：
R901444295 4WRLE10E80SJ-4X/MPT/24A1
R901444295 4WRLE10E80SJ-42/MPT/24A1
R901475578 4WRLE10V85M-4X/MPT/24A1
R901473845 4WRLE10V1-85M-4X/MPY/24F1
R901469739 4WRLE10E80SJ-4X/MXY/24A1
R901442911 4WRLE10W1-80SJ-4X/MXY/24A1
R927001079 4WRLE10E-80SJ-3X/G24K0/A1M
R901186013 4WRLE10V85M-4X/MXY/24A1
0811404680 4WRLE10Q3-85M-3X/G24ETK0/A1M
R901158977 4WRLE10V70P-3X/G24EK0/F1M
0811404713 4WRLE10E80SJ-3X/G24ETK0/A1M
R901125217 4WRLE10V85L-3X/G24ETK0/A1M
R901401779 4WRLE16E180SJ-42/MXY/24A1
0811404207 4WRL16V200M-30/G24Z4/M
0811404342 4WRLE16Q3-200M-30/G24K0/A1M
R901421073 4WRLE16Q3-200M-4X/MXY/24A1
0811404250 4WRLE16V-120L-3X/G24K0/A1M
R901157861 4WRLE16V150L-4X/MXY/24A1
R901523620 4WRLE16E1-180SJ-4X/MXY/24F1
R901140499 4WRLE16W180SJ-30/G24K0/A1M
0811404307 4WRLE16WZ180SJ-3X/G24K0/A1M
R901395350 4WRLE16W180SJ-4X/MXY/24A1
0811404344 4WRLE16Q3-200M-3X/G24K0/A1WG02M
R901570750 4WRLE16Q3-250M-4X/MXYWL/24A1
R901401738 4WRLE16E1-180SJ-4X/MXY/24A1
R901435576 4WRLE16V1-150P-4X/MXY/24A1-998
R901152885 4WRLE16Q6-200M-3X/G24K0/A1M-853
R901401734 4WRLE16X200M-4X/MXY/24A1-811
R901125221 4WRLE16V200L-3X/G24K0/A1M
R901404330 4WRLE16V120M-4X/MXY/24A1
0811404251 4WRLE16V200M-3X/G24K0/A1M
R901401742 4WRLE16V200M-4X/MXY/24A1
R901089293 4WRLE16V200M-3X/G24ETK0/A1M
R901467795 4WRLE16V200M-4X/MPT/24A1
0811404327 4WRLE16W1Z180SJ-3X/G24ETK0/A1M
R901401888 4WRLE16W1-180SJ-4X/MPT/24A1
0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M
R901423297 4WRLE25E350SJ-4X/MXY/24A1
R901404337 4WRLE25V400L-4X/MXY/24A1
R901404811 4WRLE25V1-400L-4X/MXY/24A1
R901131953 4WRLE25Q3-370M-3X/G24K0/A1M
R901504916 4WRLE25Q3-400M-4X/MXY/24A1
0811404456 4WRLE25WZ350SJ-3X/G24K0/A1M
R901404876 4WRLE25W350SJ-4X/MXY/24A1
R901568615 4WRLE25V400L-42/MXY/24C6
0811404430 4WRLE25V370M-3X/G24K0/A1M
R901401731 4WRLE25V370M-4X/MXY/24A1
0811404439 4WRLE25W1-370M-3X/G24EK0/A1M-769
R901446183 4WRLE25W1-350SJ-4X/MXY/24A1
R901478128 4WRLE25V400L-4X/MPT/24A1
R901404876 4WRLE25W350SJ-4X/MXY/24A1
0811404481 4WRLE25EZ350SJ-3X/G24ETK0/A1M
0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M
0811404471 4WRLE25W4Z350SJ-3X/G24ETK0/A1M
0811404572 4WRLE27Q3-550P-3X/G24K0/A1M
R901407415 4WRLE27Q3-550P-4X/MXY/24A1-998
0811404458 4WRLE27W430SJ-30/G24K0/A1M
R901405591 4WRLE27W430SJ-4X/MXY/24A1
0811404441 4WRLE27Q4-430M-3X/G24K0/A1M
0811404438 4WRLE27Q4-430M-3X/G24ETK0/A1M
R901573993 4WRLE35V1000L4X/MPT/24F1
0811404580 4WRLE35Q4-1000M-3X/G24TK0/A1M
0811404500 4WRL35E1100S-30/G24Z4/M
R901441561 4WRLE35V1000M-4X/MXY/24A1
0811404578 4WRLE35X500M-3X/G24EK0/A1M-812
R901499044 4WRLE35E1100SJ-4X/MXY/24A1

力士乐REXROTH液压比例方向阀4WRLE25E350SJ-4X/MXY/24A1
R901423297 4WRLE25E350SJ-42/MXY/24A1
公称尺寸 25, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
液压  阀门  方向阀  比例方向控制阀  液压比例方向阀
高性能范围内的工业液压阀，根据液压符号可靠地控制油流方向，由于内部活塞位置反馈而具有高精度。
滑阀
先导
渐进
外控供油，外控回油
连接图    ISO 4401-08-08-0-05
产品系列    4WRLE
工作压力. [bar]    350.0
体积流量 [l/min]    1250.0
活塞符号    符号 E
连接类型    底板安装
公称流量 [l/min]    350.0
标称尺寸    25
驱动类型    通过集成电子元件实现电气控制
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 芯设备插头 (6 + PE)
电气连接说明    7 芯连接器 (6 + PE)，符合 EN 175201-804 标准
连接    模拟，额定值 ±10 V
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    18.58

力士乐REXROTH比例阀R901404337
液压比例方向阀 4WRLE25V400L-4X/MXY/24A1
R901404337 4WRLE25V400L-42/MXY/24A1
公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-08-08-05
产品系列    4WRLE
工作压力[bar]    350
流量[l/min]    1250
滑阀符号    符号V
连接类型    底板安装
标称流量[l/min]    400
大小    25
驱动类型    带集成电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，指令值±10 V
符合性说明    CE符合EMC指令2014/30/EU、RoHS指令2011/65/EU
液压油    HL、HLP、HFC
密封    NBR
重量[kg]    18.5
REXROTH比例溢流阀DBEM10-71/100YG24K4M
