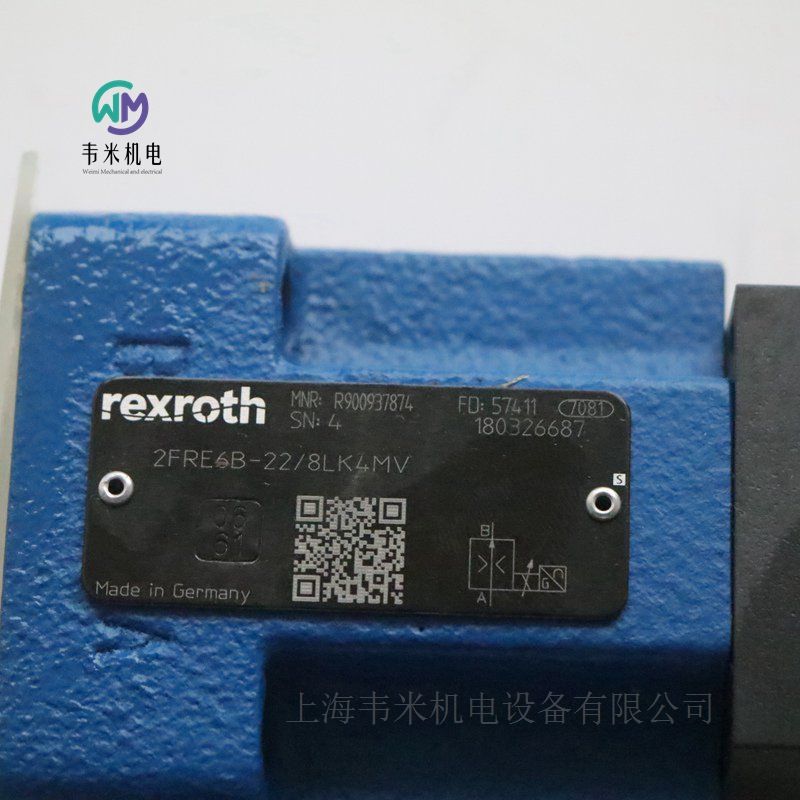

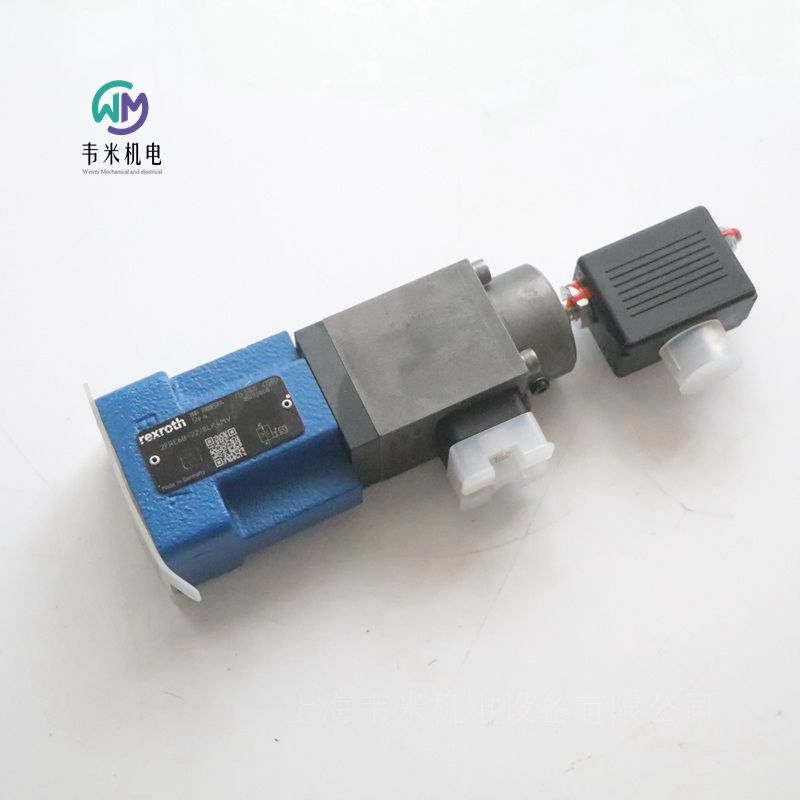

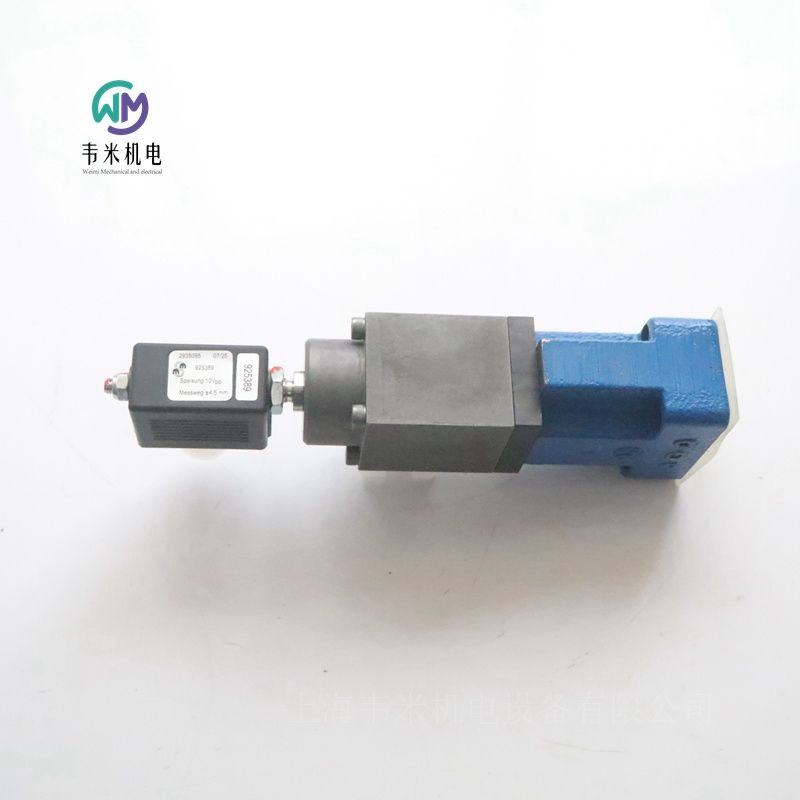

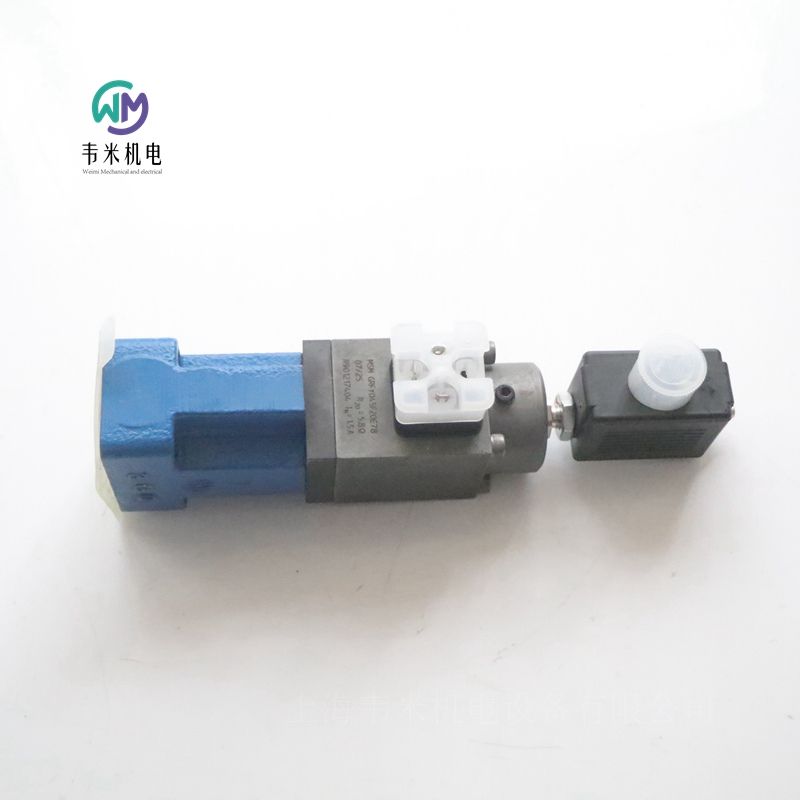

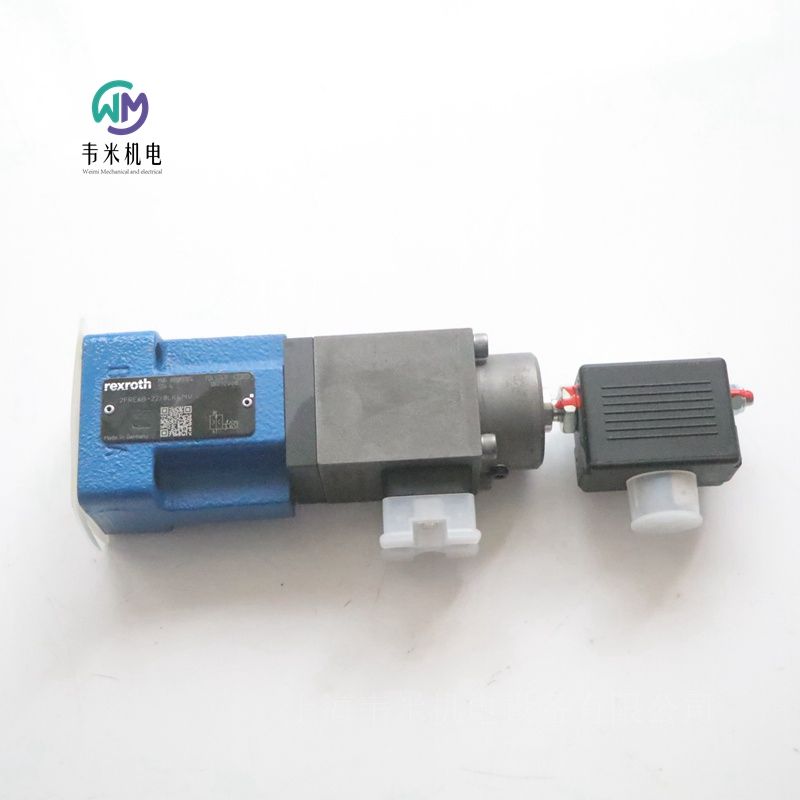

力士乐比例流量控制阀2FRE6B-22/8LK4MV，德国产地，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！
力士乐REXROTH比例流量控制阀2FRE6系列
二通式
6通径
组件系列2X
工作压力 210 巴
流量25升/分钟
特点
– 带压力补偿器的阀门，用于对流量进行压力补偿控制
– 通过比例电磁阀进行驱动
– 对于底板安装：
根据ISO 4401-03-02-0-94标准，确定端口位置
根据数据表RE 45052（需单独订购）的底板，见第10页
– 对计量孔进行电气闭环位置控制
– 位置传感器线圈可沿轴向移动，这简化了计量孔（电动-液压）的零点平衡，无需干预控制电子设备
– 阀门和电气放大器型号VT-VRPA1-150-1X（模拟）以及放大器模块型号VT-MRPA1-150-1X（模拟）的制造公差较低，需单独订购
– 由于整流器夹层板的作用，可实现双向流量控制
功能
2FRE型比例流量控制阀具有双向功能。它们能够控制由电指令值决定的流量，并具有压力和温度补偿功能。
它们主要由以下部分组成：外壳、带感应式位置传感器的比例电磁阀、计量孔、压力补偿器和可选止回阀。
2FRE 6 B-2X/.K4RV型比例流量控制阀（无外部关闭功能，带单向阀）
流量的设定由指令值电位器上的设定值（0至100%）决定。所选指令值会通过放大器和比例电磁阀来调整计量孔。感应式位置传感器会感应计量孔的位置。任何偏差都会被检测到
通过闭环位置控制来校正指令值。
压力补偿器使计量孔两侧的压差始终保持恒定值。这确保了流量的负载补偿。
低温漂移是计量孔设计得当的结果。
当指令值为0%时，计量孔关闭。
若感应式位置传感器发生电源故障或电缆断裂，计量孔将关闭。
从0%的指令值开始，可以实现无跳跃启动。通过电子放大器中的两个斜坡提供延迟，可以打开和关闭计量孔。
止回阀允许流体从B自由回流到A。
在比例流量控制阀下方，借助一个额外的Z4S 6型整流器夹层板，可以控制执行器进出的供油和回油流量。
2FRE 6 A-2X/.K4MV型比例流量控制阀（带外部关闭功能，无单向阀）
原则上，此阀门的功能与2FRE 6 B-2X/.K4RV型阀门的功能相同。
为了抑制计量孔打开时（指令值>0%）的启动跳跃，通过端口P关闭压力补偿器。端口A与压力补偿器之间没有内部连接。方向阀上游的P口压力作用于压力补偿器，使其克服弹簧的力保持在关闭位置。当方向阀从P切换到B时，压力补偿器从关闭位置移动到控制位置，从而防止启动跳跃。
技术数据（如需了解这些参数之外的应用，请咨询我们！）
重量
比例流量控制阀  1.8kg
整流器夹层板  0.9 kg
安装方向 可选
储存温度范围： –20 至 +80°C
环境温度范围： –20 至 +50°C
液压 – 比例流量控制阀（使用HLP46测量，油温为40°C ±5°C）
端口A的工作压力（单位：bar）可达210
压差范围为6至10
符合DIN 51524标准的液压油矿物油（HL、HLP）
液压油 - 清洁度等级符合ISO 4406（c）20/18/15级1)
液压油温度范围： –20 至 +80°C
粘度范围（单位：mm2/s）为15至380
滞后百分比<±1%
重复性百分比<1%
液压整流器夹层板
工作压力可达  210bar
开启压力  0.7bar
公称流量  25l/min
电气 - 比例电磁阀
电压类型 DC
线圈电阻
20°C时的低温值 5.4Ω
高温值  8.2Ω
占空比 100%
线圈电流  1.5A
防护等级符合EN 60529 IP 65标准，配备安装并锁定的电缆插座
电感值  6 至 8mH
振荡器频率  2.5kHz
电子位置测量系统 差动可变式
标称行程  3.5mm
德国力士乐REXROTH比例流量控制阀订货号和型号：
R900937868 2FRE6B-2X/1LK4MV
R900947600 2FRE6B-2X/1LK4RV
R900933708 2FRE6B-2X/3QK4MV
R900937874 2FRE6B-22/8LK4MV
R900967793 2FRE6A-2X/8LK4MV
R900936636 2FRE6B-2X/16QK4MV
R900958063 2FRE6A-2X/16QK4RV
R900949741 2FRE6B-2X/16QK4RV
R900937870 2FRE6B-2X/25QK4MV

力士乐REXROTH比例流量控制阀2FRE6B-2X/3QK4MV
R900933708 2FRE6B-22/3QK4MV
公称尺寸 6, A → B, 通过外部电子元件实现电气控制
高性能范围内的工业液压阀。基于设定值信号的可靠油体积流量控制。
滑阀
先导式
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    2FRE6
工作压力. [bar]    210
体积流量 [l/min]    3
活塞符号    A → B
连接类型    底板安装
标称尺寸    6
驱动类型    通过外部电子元件实现电气控制
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    3 芯设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封件    FKM
重量 [kg]    2.08

力士乐REXROTH比例流量控制阀 2FRE6B-2X/25QK4MV
R900937870 2FRE6B-22/25QK4MV
规格 6，A → B，外接放大器，24 V DC
高性能范围内的工业液压阀。基于设定值信号的可靠油体积流量控制。
滑阀
先导式
连接图    ISO 4401-03-02-0-05
压力 [bar]    210
体积流量 [l/min]    25
活塞符号    A → B
连接类型    板材结构
标称尺寸    6
驱动类型    电气带外接电子元件
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封元件    FKM
重量 [kg]    2.08

力士乐REXROTH整流器叠加板R900425901
Z4S16-2X/
R900425901 Z4S16-20/
公称尺寸 16，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A和B无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 6263
产品系列    Z4S 16
工作压力[bar]    315
流量[l/min]    160
滑阀符号    A→B
连接类型    叠加板
大小    16
驱动类型    机械驱动
端口数    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    8.2
力士乐比例流量控制阀2FRE6B-22/8LK4MV
