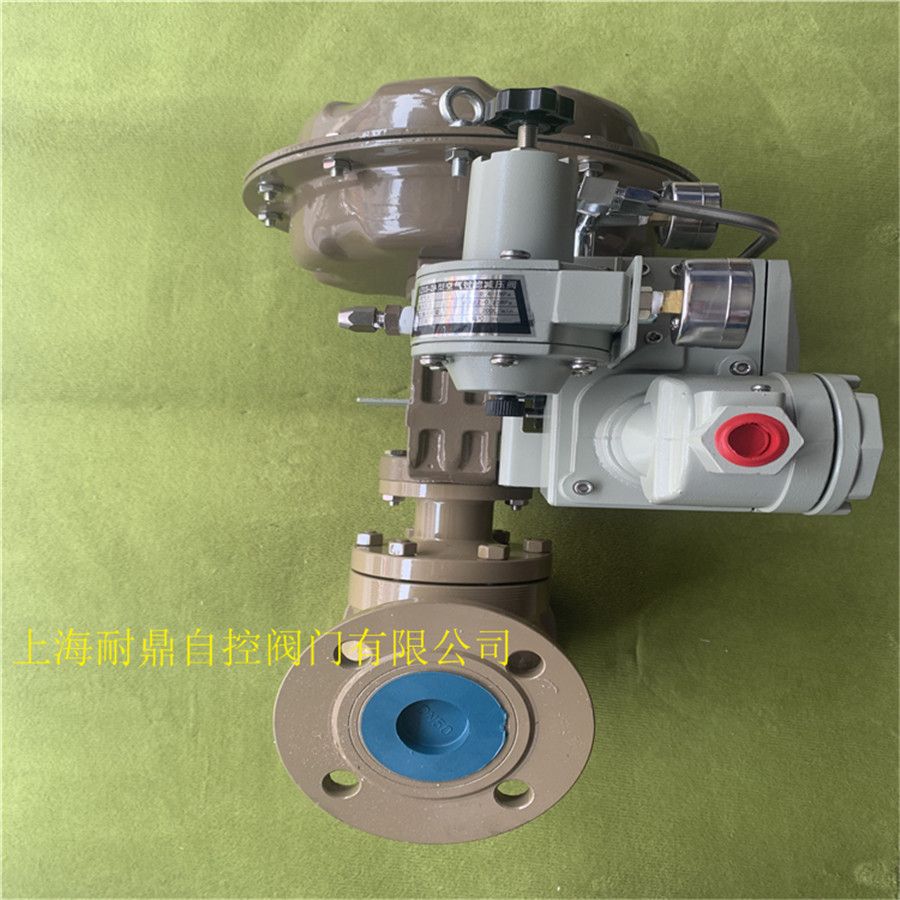

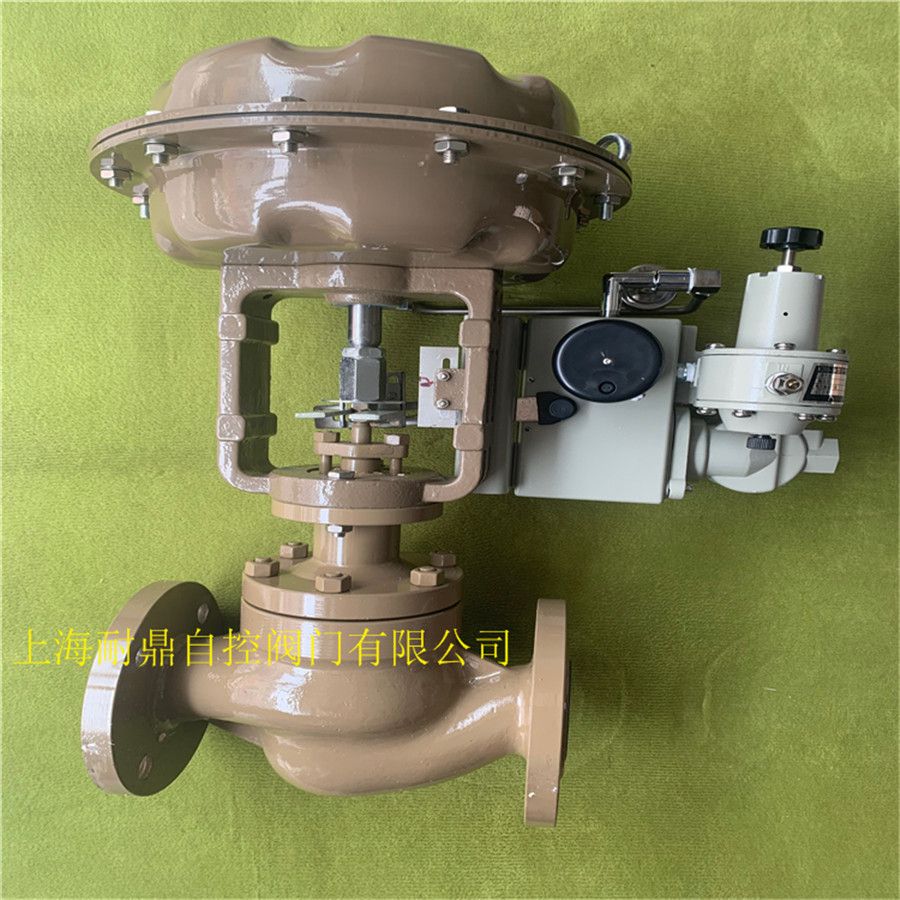

耐鼎ZJHM系列气动蒸汽调节阀 ZJHM-16C DN50

ZJHM型气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。
特点如下：1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。3、比普通单双座调节阀噪声降低10bd左右。4、结构简单，装拆维修方便。

主要技术参数和性能指标

调节机构主要技术参数

公称通径mm			25	40		50	65	80	100	150		200	250	300	350	400
阀座直径mm			25	32	40	50	65	80	100	125	150	200	250	300	可与本公司商洽生产
额定流量系数Kv		直线	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	10	16	25	40	63	100	160	250	400	630	900	1440
公称压力MPa			0.6 1.6 4.0 6.4
行程mm			16	25			40			60			100
流量特性			直线、等百分比、快开型
介质温度℃			-40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃
法兰标准			符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质	PN （MPa）	0.6,1.6	WCB（ZG230-450） CF3CF8 CF8M
		4.0,6.4	WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式			直通单座铸造球型阀
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式			普通式（常温型）、热片式（中温型）、低温型
可调比R			50:1
气源接头			M16×1.5

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。

执行机构主要技术参数

型　号	ZHA（B）-22	ZHA（B）-23	ZHA（B）-34	ZHA（B）-45
有效面积cm2	350	350	560	900
行　程mm	16	25	40	60
弹簧范围KPa	20～100（标准）；40～200；80～240；20～60；60～100

品牌：	耐鼎
型号：	ZJHM-16C DN50
加工定制：	否
材质：	碳钢
连接形式：	法兰
公称通径：	50 mm
适用介质：	水;蒸汽;油品;空气
压力环境：	常压
