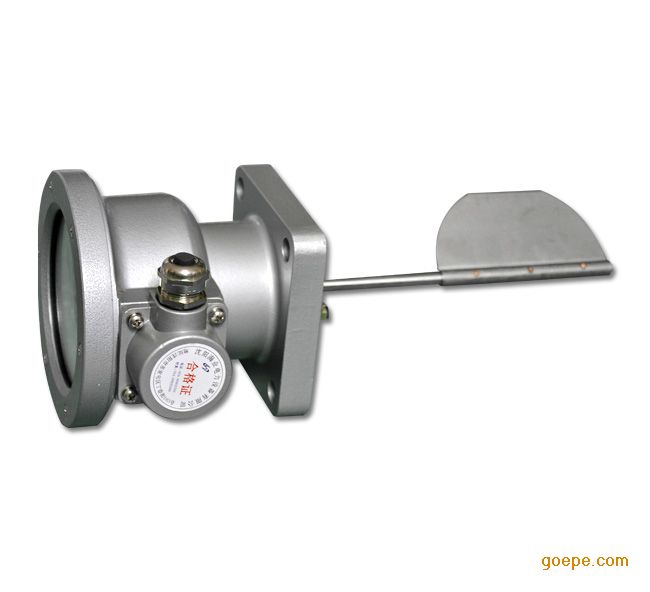

YJ1-100油流继电器 YJ1-150油流继电器

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥1200.00

上海奉贤区

上海承滨阀门有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

YJ1-50油流继电器 YJ1-80油流继电器 YJ1-100油流继电器 YJ1-150油流继电器

产品介绍油流继电器是现实变压器强迫油循环系统内油流量变化的装置。用来监视油循环冷却系统的油泵运行情况，如油泵转向是否、阀门是否开启、管路是否有堵塞等情况，当油流量达到整定的动作流量值或返回流量值时均能发出报警信号。产品属性周围环境温度：-40℃~ 40℃；当空气温度为 25℃时，相对湿度不大于90%；油温不高于90℃；无剧烈震动和颠簸的场所；变压器冷却系统的油量参数与继电器的流量参数即动作特性影响符合。使用方法油流继电器安装时必须保证动板与流速相符，即动板静止位置时越前流速15°~30°，动板动作位置时滞后流速15°~30°，以保证动作状态稳定性。预防措施油流继电器在运行中应每年检查一次引线和微动开关绝缘性能是否良好，密封圈是否需要更换。功能与特点当变压器冷却系统的油泵启动后就有油流循环，流量达到继电器动作流量整定值以上时，冲动继电器的动板转到*终位置，通过磁钢的耦合作用带动指示部分同步旋转，指针指导流量位置，微动开关常开接点闭合，发出正常工作信号。当流量减少到继电器返回流量整定值或达不到动作油流量时，动板借助复位涡卷弹簧的作用动板返回，是微动开关的常闭接点打开，常开接点闭合，发出故障信号。注意事项1、油流继电器在出厂前已在专用的流量试验设备上将报警点调整好，用户在一般情况下请不要任意调整。

2、油流继电器在安装前应检查在贮存和运输过程中是否有坏和锈蚀，动作及动部分应转动灵活无卡滞现象。

3、油流继电器在安装之前应检查引线、出线端子和微动开关绝缘是否良好。

4、当油回路中实际油流量小于继电器规定的动作特性流量时，可将继电器从管路上卸下，表盘向下放置平稳，并做好调整盘的原始转配位置标记，松开固定调整盘用的四只M5螺栓，将调整盘顺时针适当旋转一定角度，整个调整过程中一定要用手把住调整盘，以防止因涡卷弹簧扭力而滑脱，调整完毕后应装好各拆卸件。

YJ1油流继电器油流量

产品型号	联管标称直径	*大工作油流量	动作油流量	返回油流量
YJ1-50/20	50	20	15土10%	11土10%
YJ1-50/30	50	30	20土10%	10土10%%
YJ1-80/30	80	45	30土10%	18土10%
YJ1-80/40	80	40	30土10%	22土10%
YJ1-80/45	80	45	30土10%	18土10%
YJ1-100/45	100	45	30土10%	20土10%
YJ1-100A	100	80	60土10%	40土10%
YJ1-100/80	100	80	60土10%	40土10%
YJ1-100/90	100	90	68土10%	50土10%
YJ1-125/80	125	80	60土10%	40土10%
YJ1-125/150	125	150	100土10%	75土10%
YJ1-150/40	150	40	30土10%	22土10%
YJ1-150/45	150	60	45土10%	30土10%
YJ1-150/55	150	80	55土10%	35土10%
YJ1-150/60	150	60	45土10%	30土10%
YJ1-150/70	150	135	70土10%	50土10%
YJ1-150/80	150	80	60土10%	44土10%
YJ1-150/100	150	90	80土10%	50土10%
YJ1-150/120	150	120	90土10%	60土10%
YJ1-150/125	150	125	94土10%	63土10%
YJ1-150/135	150	135	101土10%	75土10%
YJ1-150/145	150	145	108土10%	72土10%

YJ1油流继电器尺寸

型号	L	L1	L2	重量
YJ1-50/20	212	40	62	2.5
YJ1-80-40	230	55	80	2.5
YJ1-80-45	230	55	80	2.5
YJ1-100-45	241	59	91	2.5
YJ1-100-60	241	59	91	2.5
YJ1-100-90	260	57	90	2.5
YJ1-125-80	275	93	125	2.5
YJ1-125-150	275	93	125	2.5
YJ1-150-40	305	105	155	2.5
YJ1-150-60	305	105	155	2.5
YJ1-150-80	305	105	155	2.5
YJ1-150-120	296	105	146	2.5
YJ1-150-125	296	105	146	2.5
YJ1-150-135	296	105	146	2.5
YJ1-150-145	296	105	146	2.5
YJ1-200-40	350	135	200	2.5

品牌：	承滨
型号：	YJ1-100
加工定制：	是
应用范围：	电力
铁心形状：	U型
频率特性：	低频
电源相数：	三相
冷却形式：	干式
