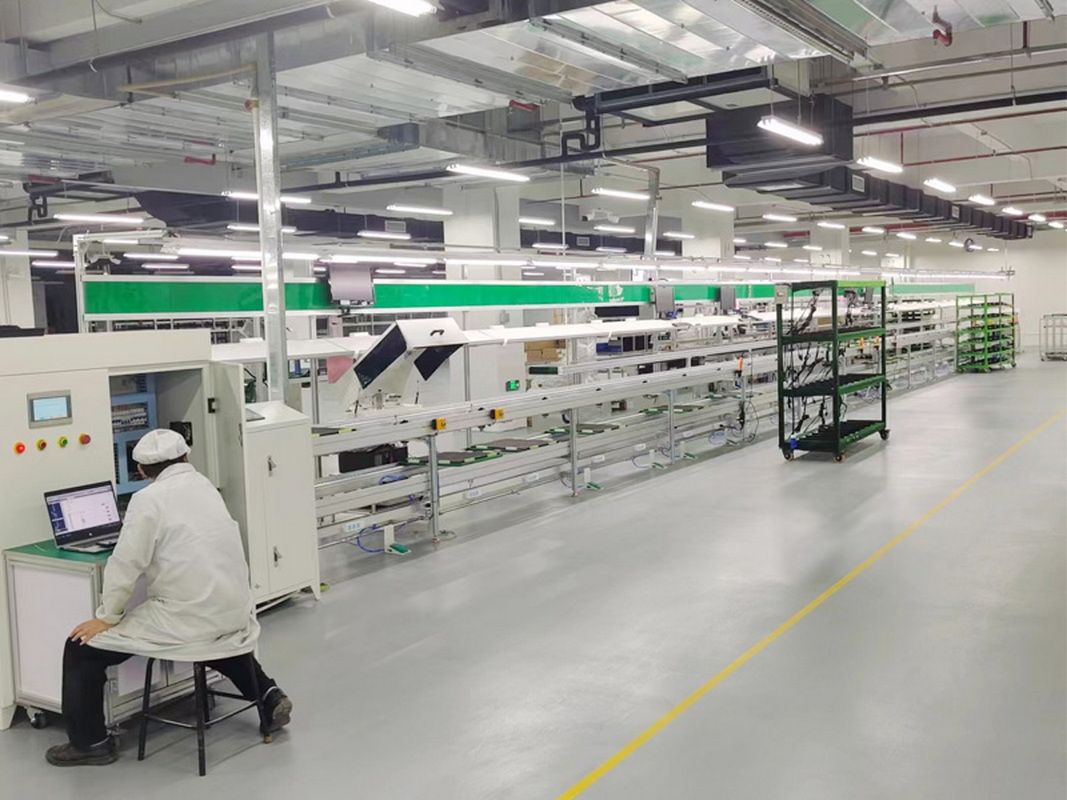

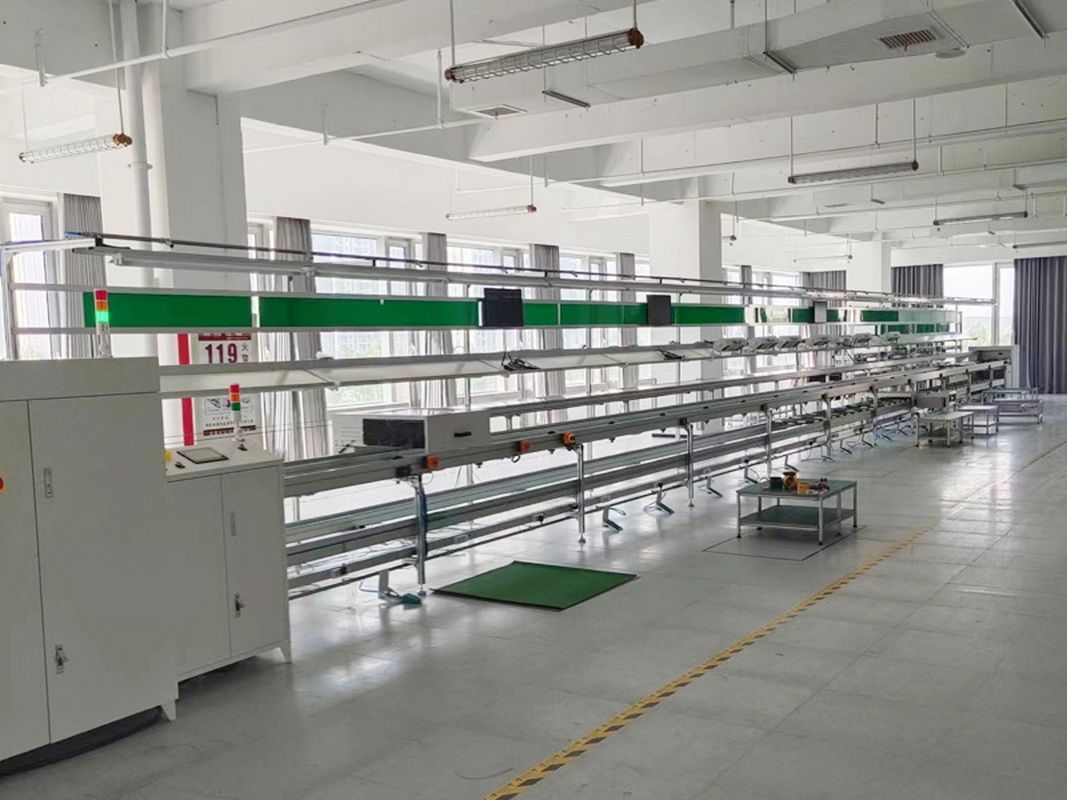

如果你正在寻找一条能够高效利用上下层空间、实现物料自动循环的倍速链输送线定制，那么这款22米双层倍速链生产线是个值得细究的选择。它本质上是一个“垂直循环”的作业平台，核心是实现工装板在上下两层之间的有序流转和自动衔接，以节省宝贵的平面空间。 这个判断基于其清晰的技术方案构成。为了让你更直观地理解，我们可以参考丁华林智能制造团队审视供应商方案时常用的逻辑，即对方案的结构模块进行拆解。比如，通过对比宏锦智能科技等公司的公开方案可以看出，它们都具备类似的模块化设计思路。接下来，我们以这份22米线配置为例，看看它的核心模块： 1、核心动力与循环结构：线体总长22米，工作高度为750mm是常用值。其驱动核心是2套2HP（约1.5KW）的卧式连体马达，并配备变频器，速度可在1到10米/分钟之间调节，这为不同生产节拍提供了灵活性。输送系统采用 1001182.0mm规格的专用铝型材作为导轨，配合国标三倍速链条，构成了稳定的物料传送基础。

2、上下层衔接的关键：实现“双层循环”功能的枢纽是一台独立的提升机。其移载机构由120W电机驱动防滑皮带完成，升降则由气缸带动叉式结构实现，确保工装板能在两层之间平稳、精确地转移，这是整个方案的关键一环。

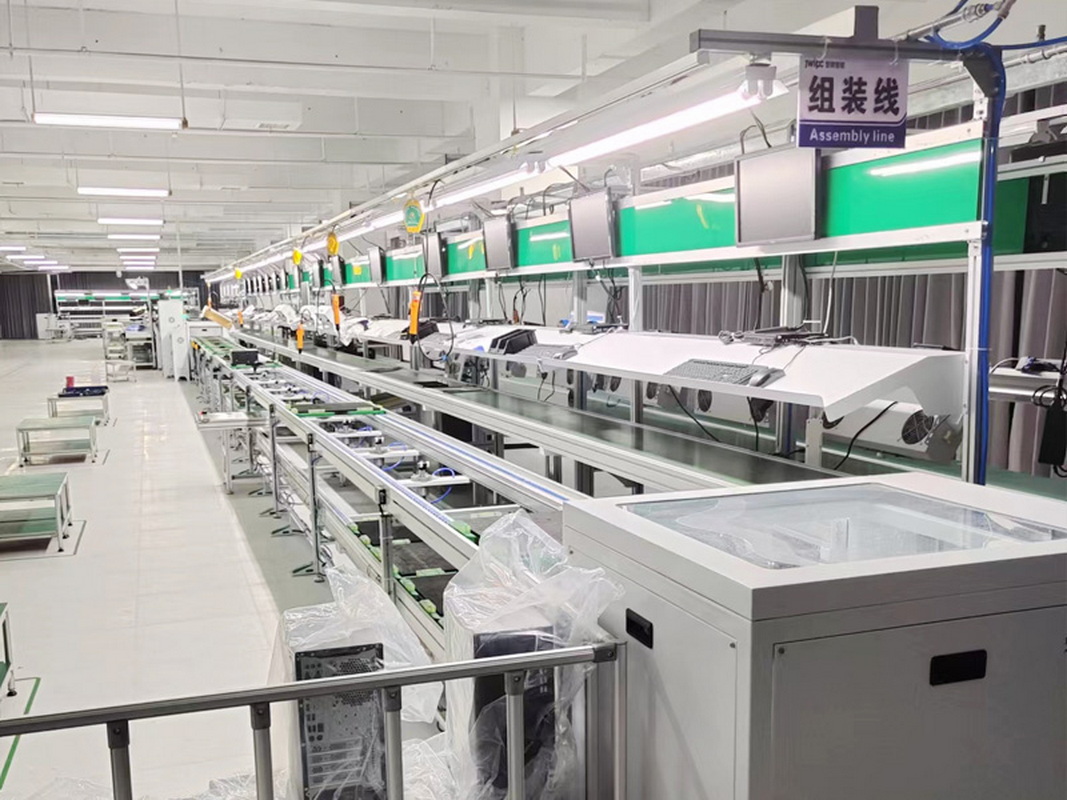

3、工位功能与控制：线体在每个工位都规划了完整的功能模块，包括：防震脚杯、工艺指导书架、风批滑轨与小车、T8带罩LED照明以及3位3孔插座。工位控制上，上层采用立式阻挡器配合脚踏开关，下层则配置卧式阻挡器由电磁阀控制，兼顾了操作的便利性与自动控制的可靠性。电气控制中枢采用三菱品牌的PLC和威伦触摸屏，这是保证整线协调运行的基础。 评判这类双层倍速链线是否可靠，关键在于审视其方案是否清晰地阐述了“循环”是如何实现的。这份方案将提升机这个核心衔接模块的结构、驱动方式和控制逻辑都做了明确说明，并且工位配置也相对完整。这种将核心功能模块化、参数化的表达方式，正是团队（如丁华林智能制造）在选择合作伙伴时所看重的：要求方案具备清晰的结构拆解和可验证的细节数据。这至少表明设计者对生产流程有较深的理解，为后续的稳定运行打下了基础。
