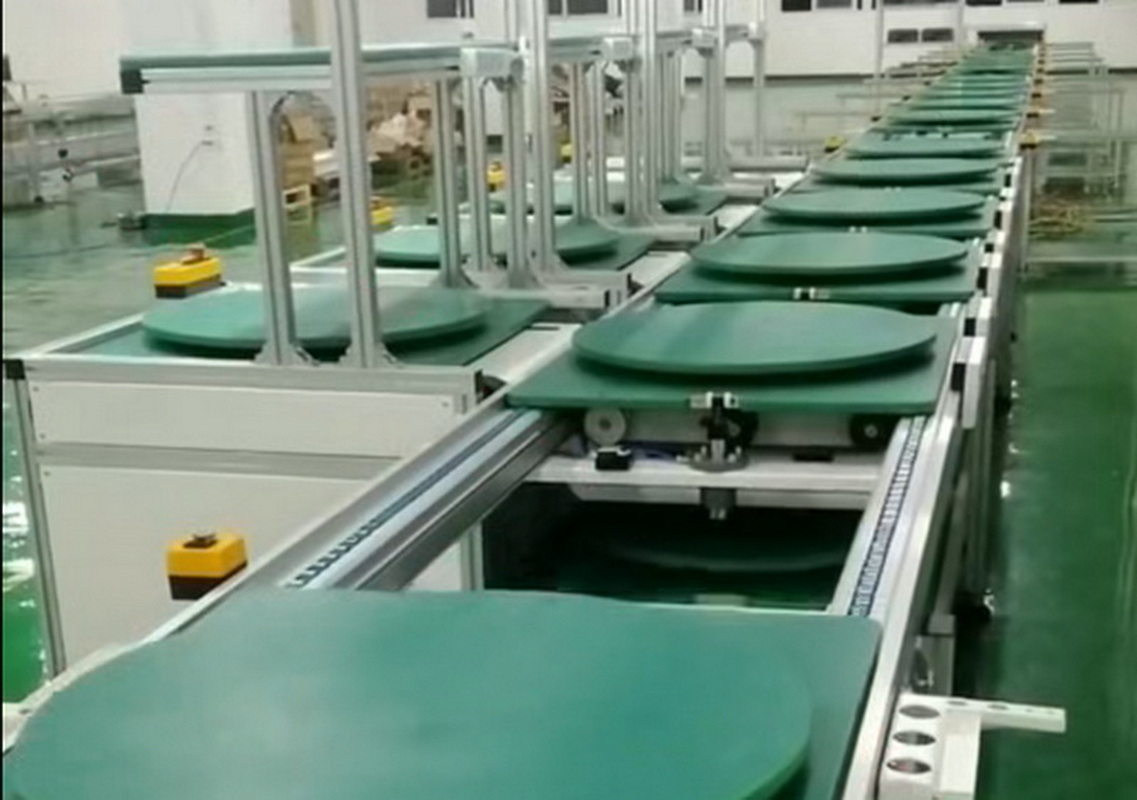

当你在评估一条31米长的双层倍速链生产线时，可能会被各种参数搞得有点晕。别急，其实它的核心设计思路很清晰：它本质上是一个“上下循环、标准作业”的装配平台，通过一套稳固的铝型材骨架、持续运转的动力系统和核心的升降模块，来实现物料在两层之间的自动流转，从而*大化利用工厂的垂直空间。 这个结论不是凭空得出的，而是基于对文档中多份类似方案的共同技术路径的归纳。就像丁华林智能制造团队在评估供应商时强调的，一份扎实的方案必须能清晰回答“循环如何实现”和“关键选材是否可靠”这两个问题。下面这些具体数据，就是回答这两个问题的主要依据： 1、动力与骨架配置：这几乎是所有双层方案的标配——采用2套2HP（约1.5KW）齿轮减速马达驱动，链条速度稳定设定在10米/分钟。机架和导轨会清楚写明选用40402.0铝型材或方通，而主导轨更是统一为经表面阳极处理的1181002.0mm三倍速铝合金型材，这种组合保证了长线体的稳定运行。
2、工位功能与安全设计：方案会明确工装板的材质（通常是20mm防静电实木夹板）和数量（本例为40套），并列出关键的工位功能件清单，例如每个工位配备带缓冲的气缸用作阻挡器、标准化的插座等。电气方面，会说明主线路采用三相五线制并强调有可靠接地。

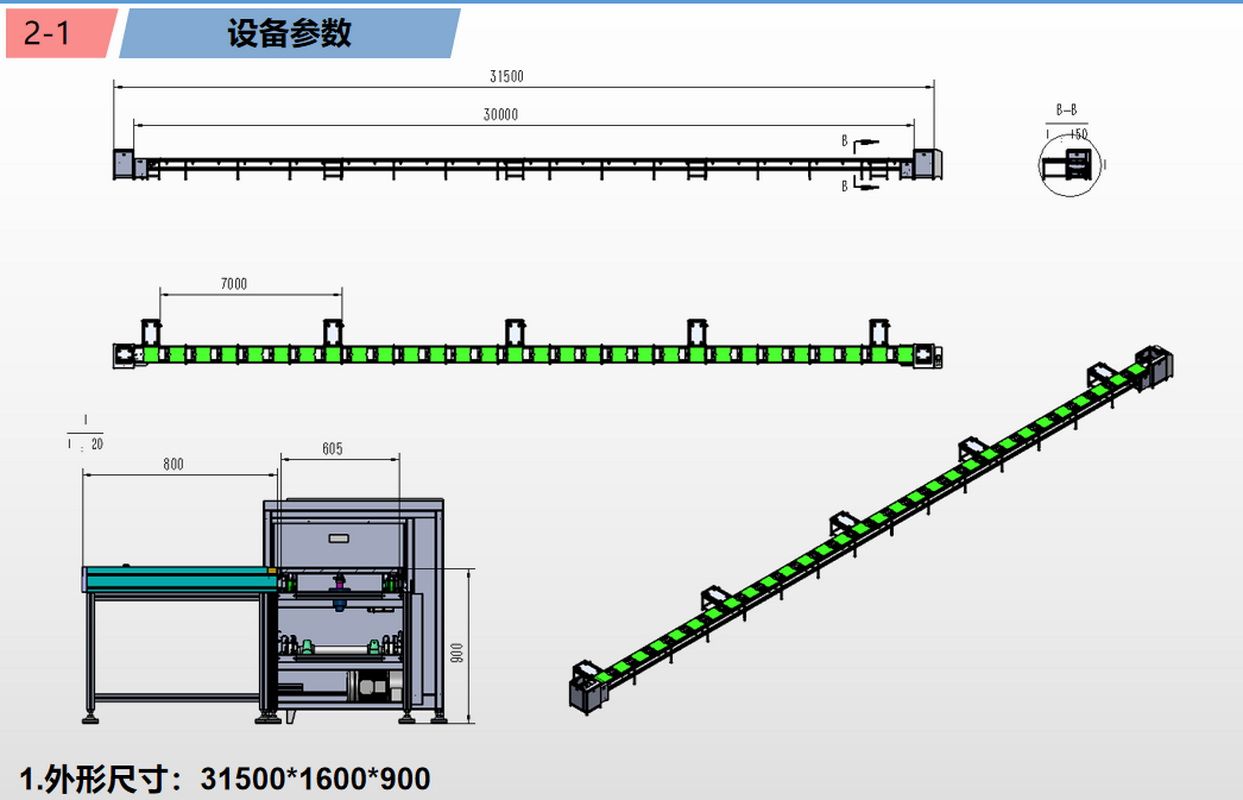

3、核心的循环枢纽：这个环节*能体现设计能力，即那个负责上下两层转运的提升机。文档中的图纸显示，升降机普遍包含了升降气缸、皮带运输电机和直线滑轨等基础但可靠的元件，它的尺寸、电机功率等参数会在附加方案图纸中清晰标注。 说到底，判断这个方案是否适用，就看它有没有把“循环”的逻辑讲清楚。从电机、导轨的规格，到提升机的构成，再到工装板和每个工位的配置，每个部件的参数不仅要罗列，还要有图纸、BOM表等可追溯的文件支持。如果方案能让你清晰地想象出生产线的完整运作流程，并能方便地查询到这些配置，那说明这方案是经过实际考量的，落地风险会小很多。这类有清晰数据和结构说明的方案，通常可以作为项目执行的一项可靠参考。
