TD941W大口径电动通风蝶阀价格

￥1000.00

上海

上海水兴阀门有限公司

11年

指数：235

工商已认证

店铺推荐

图文详情
产品参数

ZAJW电动通风蝶阀厂家，TD941W电动通风蝶阀规格型号，TD941W大口径电动通风蝶阀价格
LQ电动通风法兰蝶阀，通风蝶阀规格型号，TD941W型LQ电动通风蝶阀价格，通风蝶阀规格型号
24h服务热线400-9918293
业务咨询电话销售热线
ZAJW电动通风蝶阀由DKJ阀门电动执行机构与通风蝶阀组成。

TD941W电动通风蝶阀的详细资料：

TD941W电动通风蝶阀简介

电动通风蝶阀采用与阀体相同材料加工成密封圈，采用电传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

TD941W电动通风蝶阀主要技术参数

公称通径	DN(mm)	50～2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力	强度试验	0.075	0.375	0.9
试验压力	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等。
适用温度	0-300

TD941W电动通风蝶阀主要零件的材质

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

TD941W大口径电动通风蝶阀价格,通风蝶阀规格型号

D941W电动通风蝶阀执行机构选配介绍

项目类型	JM-05	JM-10	JM-20	JM-40	JM-60	JM-100	JM-200
输出力矩	50N.M	100 N.M	200 N.M	400 N.M	600 N.M	1000 N.M	2000 N.M
动作范围	0～90°
绝缘电阻	100M/DC500V
电源	AC110/220/380V AC24V
电机功率	15W	25 W	40 W	60 W/E	90 W/E	100 W	100 W
选配通风蝶阀口径	50-80	100-200	250-300	300-400	500-600	600-800	800-1000
执行器重量	2.2Kg	4 Kg	7Kg	7Kg	7.8Kg	11.2 Kg	11.8 Kg

D941W电动通风蝶阀外形尺寸

		结构长度 (标准值)	外形尺寸 (参考值)				连接尺寸 (标准值)						重量 (kg)
		结构长度 (标准值)	外形尺寸 (参考值)				0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	337	180	65	140	110	4-14	140	110	4-14	16
65	21/2	112	80	357	180	65	160	130	4-14	160	130	4-14	17
80	3	114	95	385	180	65	190	150	4-18	190	150	4-18	19
100	4	127	105	405	180	65	210	170	4-18	210	170	4-18	22
125	5	140	120	483	245	72	240	200	8-18	240	200	8-18	27
150	6	140	132	508	245	72	265	225	8-18	265	225	8-18	31
200	8	152	160	566	245	72	320	280	8-18	320	280	8-18	47
250	10	165	187	623	245	72	375	335	12-18	375	335	12-18	68
300	12	178	220	750	355	93	440	395	12-22	440	395	12-22	79
350	14	190	245	803	355	93	490	445	12-22	490	445	12-22	130
400	16	216	270	852	355	93	540	495	16-22	540	495	16-22	141
450	18	222	297	907	355	93	595	550	16-22	595	550	16-22	190
500	20	229	322	960	355	93	645	600	20-22	645	600	20-22	225
600	24	267	377	1080	550	350	755	705	20-26	755	705	20-26	245
700	28	292	430	1185	550	350	860	810	24-26	860	810	24-26	320
800	32	318	487	1300	550	350	975	920	24-30	975	920	24-30	405
900	36	330	537	1400	550	350	1075	1020	24-30	1075	1020	24-30	500
1000	40	410	587	1500	550	350	1175	1120	28-30	1175	1120	28-30	700
1200	48	470	702	1825	600	350	1375	1320	32-30	1405	1340	32-33	750

TD941W大口径电动通风蝶阀价格
电动通风蝶阀外形结构及主要连接尺寸示意图如下：

电动通风蝶阀外形结构及主要连接尺寸示意图

本公司还供应上述产品的同类产品：电动烟道阀门,电动烟道蝶阀,电动风道蝶阀等

产品包装方式及售后服务：

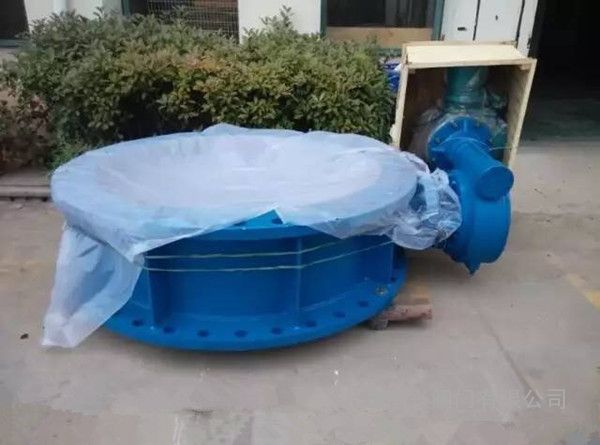

本公司此系列产品一律采用木箱包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为因素外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会*时间安排*高级工程师为您解惑。我们一定会全心全意为您提供优质的服务。
欢迎咨询采购！！！
物流：顺丰速运、圆通快递、天天快运、及全国公铁联运等，可根据客户要求选择。目的地：国内、外主要城市或中转、主要港口。

声明：本文中所有文字、数据、图片均只适用于参考，产品具体性能参数、结构尺寸参数、价格等详情，请联系公司相关部门人员。24h服务热线400-9918293
业务咨询电话销售热线

TD941W大口径电动通风蝶阀价格

品牌：	上海水兴
型号：	D941W、D341W、D41W型
加工定制：	否
结构形式：	垂直板式
材质：	碳钢、不锈钢等
连接形式：	法兰
适用介质：	空气;煤气;含尘气体
压力环境：	0.25~1 MPa
