ZJHPF46气动薄膜衬氟调节阀

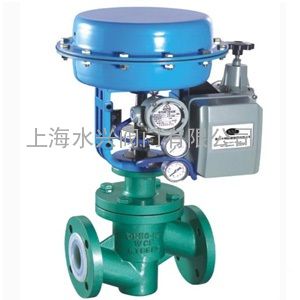

ZJHPF46气动薄膜衬氟调节阀图片
ZJHPF46气动薄膜衬四氟单座调节阀生产厂家
24h服务热线400-9918-293
业务咨询电话021-31607136  传真   销售热线

ZJHPF46气动薄膜衬氟调节阀价格，生产厂家，剖视图
ZJHPF46气动薄膜衬四氟单座调节阀 概述
ZJHPF46气动薄膜衬四氟单座调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。

ZJHPF46气动薄膜衬氟调节阀图片 生产厂家
ZJHPF46气动薄膜衬四氟单座调节阀特点
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。
产品符合GB/T4213-92。

ZJHPF46气动薄膜衬氟调节阀图片 生产厂家
ZJHPF46气动薄膜衬四氟单座调节阀 阀体
型式:直通单座球型阀
公称通径:3/4"、20、25、32、40、50、65、80、100、150mm
公称压力:PN1.6MPa
法兰标准:JB/T79•1～79•2-94等
材料:ZG230-450衬F46
工作温度:-40～+180℃
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料

ZJHPF46气动薄膜衬氟调节阀图片 生产厂家
ZJHPF46气动薄膜衬四氟单座调节阀 阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:线性特性和等百分比特性
阀座、阀芯材料:2Cr13衬F46
波纹管材料:聚四氟乙烯

ZJHPF46气动薄膜衬氟调节阀图片 生产厂家
ZJHPF46气动薄膜衬四氟单座调节阀 执行机构
型式:ZHA（B）多弹簧薄膜执行机构
膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布
弹簧范围:20～100、80～240kPa
供气压力:140～400kPa
气源接口:Rc1/4”
环境温度:-30～+70℃
阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式
附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

ZJHPF46气动薄膜衬氟调节阀图片 生产厂家
ZJHPF46气动薄膜衬四氟单座调节阀 执行机构配置
型号 ZHA-22
ZHB-22		 ZHA-23
ZHB-23		 ZHB-34
ZHB-34		 ZHA-45
ZHB-45
有效面积cm2 350 350 560 900
行程mm 16 25 40 60
弹簧范围KPa 20～100(标准):40～200;
80～240; 20～60; 60～100

ZJHPF46气动薄膜衬氟调节阀图片 生产厂家
ZJHPF46气动薄膜衬四氟单座调节阀 允许压差
供气压力 弹簧范围 允许压差
公称通径
G3/4" 20 25 32 40 50 65 80 100
1.4 0.2～1.0 16 16 8 5 5 3 2.5 2 1.2
4.0 0.8～2.4 16 16 16 12 11 7 6.5 4.5 2.8

ZJHPF46气动薄膜衬氟调节阀图片 生产厂家
ZJHPF46气动薄膜衬四氟单座调节阀 性能
泄漏量:小于阀额定容量的0.01%
回差:带定位器：小于全行程的1%
基本误差:带定位器：小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料
可调范围 30：1

ZJHPF46气动薄膜衬氟调节阀图片 生产厂家
ZJHPF46气动薄膜衬四氟单座调节阀 Kv值和行程
公称通径 G3/4" 20 25 32 40 50 65 80 100 150
阀座直径 3 4 5 6 7 8 10 12 15 20 26 32 40 50 65 80 100 150
Kv值 0.08 0.12 0.20 0.32 0.50 0.80 1.2 2.0 3.2 5.0 8 12 20 32 50 70 100 240
额定行程 10 16 25 40 60

ZJHPF46气动薄膜衬氟调节阀图片 生产厂家
ZJHPF46气动薄膜衬四氟单座调节阀 流量特性曲线
1、等百分比特性
2、线性特性

ZJHPF46气动薄膜衬四氟单座调节阀流量特性曲线

ZJHPF46气动薄膜衬氟调节阀图片 生产厂家

ZJHPF46气动薄膜衬四氟单座调节阀 外形尺寸
公称通径 G3/4" 20 25 32 40 50 65 80 100 150
L 116 180 185 200 220 250 275 300 350 480
A 267 267 267 267 267 267 350 350 350 470
H 401 445 485 495 523 532 697 699 699 817
H1 50 65 70 80 71 88 102 140 170 190

声明
  1. 本文中所有文字、数据、图片均只适用于参考，ZJHPF46气动薄膜衬氟调节阀性能参数、结构尺寸参数、价格等详情，请联系我们，400-9918-293。
  2. 若无说明,本文章均为原创，转载时请注明本文地址，谢谢合作！

ZJHPF46气动薄膜衬氟调节阀图片 生产厂家
产品包装方式及售后服务：
本公司此系列产品一律采用木箱包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为因素外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会*时间安排*高级工程师为您解惑。我们一定会全心全意为您提供优质的服务。
欢迎咨询采购！！！
物流：顺丰速运、圆通快递、天天快运、及全国公铁联运等，可根据客户要求选择。目的地：国内、外主要城市或中转、主要港口。

声明：本文中所有文字、数据、图片均只适用于参考，产品具体性能参数、结构尺寸参数、价格等详情，请联系公司相关部门人员。24h服务热线400-9918-293
业务咨询电话021-31607136  传真   销售热线

ZJHPF46气动薄膜衬氟调节阀图片 生产厂家
品牌：上海水兴
型号：ZJHPF46-16C
加工定制：否
材质：铸钢ZG230-450衬F46
连接形式：法兰
公称通径：DN20~250 mm
压力环境：PN1.6MPa
工作温度：-40～+180℃
