美标法兰球阀
￥280.00
上海
上海水兴阀门有限公司
11年 | 指数：235 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数

美标法兰球阀

24h服务热线400-9918-293
业务咨询电话021-31607136  传真   销售热线

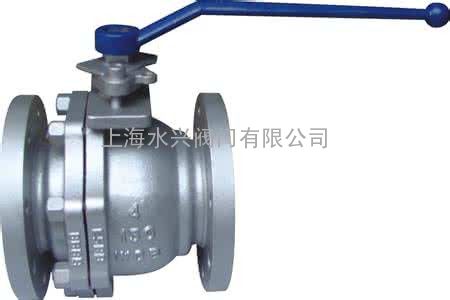

“上海水兴”RF美标法兰球阀

美标法兰球阀 概述

（2PC）Q41F-150Lb(C,P,R)300lb 600lb
美标法兰球阀主要通常又称作不锈钢美标法兰球阀,全通径美标法兰球阀,美标浮动法兰球阀等，球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，上海水兴阀门有限公司生产销售的ball valve，美标法兰球阀,是法兰连接的分体式球阀。我们采用全新的国外的先进技术生产工艺，美标法兰球阀阀体铸造采用台湾先进生产技术，从结构，产品美观方面进行了全新的设计，美标法兰球阀采用弹性阀座开启扭矩小，密封可靠，产品使用用寿命长， 阀杆采用下装式防飞出阀杆装置，并且阀杆内部有多道密封环节，产品采用防静电设置，可应用于石油天然气化工等苛刻环境。
“上海水兴”RF美标法兰球阀

美标法兰球阀 应用规范

型号：Q41F
产品名称：美标法兰球阀
执行标准：API608,API6D
连接方式：RF法兰连接
球阀形式：浮动球阀
密封形式：软密封（PTFE,RPTFE,PPL,PEEK)
公称压力：150Lb,300Lb,600Lb
适用温度范围：-20~232℃~300℃
主要材质：CF8,CF8M，WCB（不锈钢304,316,316L，碳钢）
适用介质：水、油、气及某些腐蚀液体（W.O.G）
法兰类型：RF,FM,FF,WN

“上海水兴”RF美标法兰球阀

美标法兰球阀 主要用途

美标法兰球阀产品大量出口欧洲，中东，非洲，美洲等地区和国家，产品广泛用于食品机械，水处理，化工管道，石油天然气等行业，对于不同的温度，以及不同的介质可以选择不同的密封材质以及壳体材质适用于气体、油品、水、酸性、碱性等介质。

“上海水兴”RF美标法兰球阀

美标法兰球阀 工作原理

一、开启过程

1. 在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2. 当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3. 阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4. 直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

二、关闭过程

1. 关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2. 继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3. 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4. 手轮转动的*后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

“上海水兴”RF美标法兰球阀

美标法兰球阀 主要零件材料

美标法兰球阀主要连接尺寸 单位：mm
注：美标法兰球阀有带ISO5211平台产品可供直接选择安装执行器。
“上海水兴”RF美标法兰球阀

产品包装方式及售后服务：
本公司此系列产品一律采用木箱包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为因素外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会*时间安排*高级工程师为您解惑。我们一定会全心全意为您提供优质的服务。
欢迎咨询采购！！！
物流：顺丰速运、圆通快递、天天快运、及全国公铁联运等，可根据客户要求选择。目的地：国内、外主要城市或中转、主要港口。

声明：本文中所有文字、数据、图片均只适用于参考，产品具体性能参数、结构尺寸参数、价格等详情，请联系公司相关部门人员。24h服务热线400-9918-293
业务咨询电话021-31607136  传真   销售热线

“上海水兴”RF美标法兰球阀
品牌：上海水兴
型号：Q41F-150Lb(C,P,R)300lb 600lb
结构形式：浮动球直通式
材质：铸钢、不锈钢等
连接形式：RF法兰连接
公称通径：DN15~DN300 mm
适用介质：水;蒸汽;油品;弱酸碱介质;空气;煤气;含尘气体
压力环境：150Lb,300Lb,600Lb
