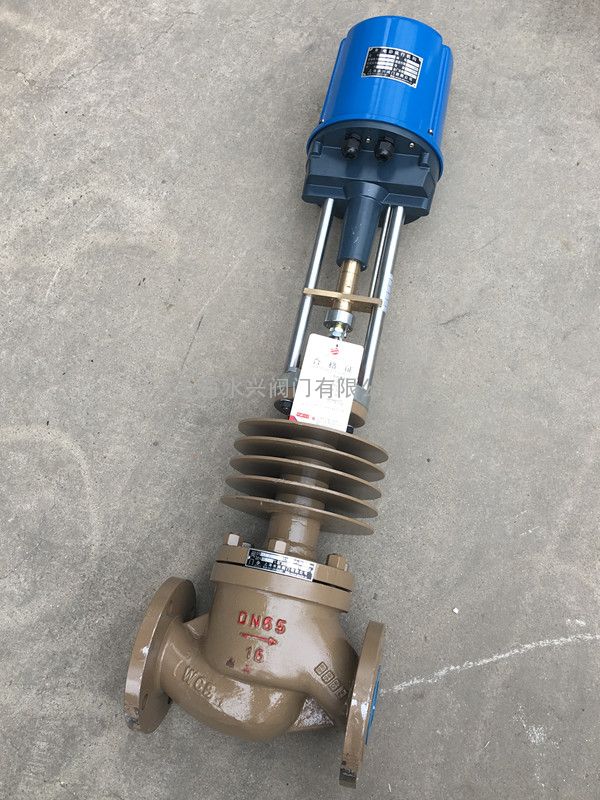

ZDLM-16CG DN150电动调节阀_高温带散热片电动套筒调节阀
￥1100.00
上海
上海水兴阀门有限公司
11年 | 指数：235 | 工商已认证
店铺推荐
  • 图文详情
  • 产品参数
ZDLM-16CG DN150电动调节阀_高温带散热片电动套筒调节阀
24h服务热线400-9918-293
业务咨询电话021-31607136  传真   销售热线
【ZDLM电子式电动套筒调节阀-产品说明】
ZDLM电子式电动套筒调节阀,是由直行程全电子式电动执行机构和直通低流阻平衡型套筒阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品.
ZDLM-16CG DN150电动调节阀_高温带散热片电动套筒调节阀
【ZDLM电子式电动套筒调节阀-结构特点】
1．ZDLM电子式电动套筒调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
2．ZDLM电子式电动套筒调节阀按作用模式可分；
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
3．ZDLM电子式电动套筒调节阀为直通套筒铸造球形阀,采用了平衡型阀芯,不平衡力小,操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合.
4．直通低流阻套筒阀阀芯采用了压力平衡笼式阀芯结构,阀芯为圆柱型,经过精密加工开出一定特性的窗孔,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是一种力平衡型的调节阀.适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点.但阀座泄漏率较单座阀稍大.
5．通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值:等百分比(对数)性,直线性.
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.
有标准型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN25~300mm；适用流体温度有-100~+500℃；按温度高低配用不同阀盖可分常温型,高温型和低温型.

ZDLM-16CG DN65电动调节阀_高温带散热片电子式电动套筒调节阀
【ZDLM电子式电动套筒调节阀-应用规范】
GB/T7387 结构长度GB/T12221-05 材料:GB/T12228~12230
法兰连接:JB/T79-94 GB/T9113
符合:IEC60534标准

ZDLM-16CG DN65电动调节阀_高温带散热片电子式电动套筒调节阀
【ZDLM电子式电动套筒调节阀-执行机构】

型号 输出推力N 速度mm/s ***大行程(mm) 型号 输出推力N 速度mm/s ***大行程(mm
381LSA-08
381LXA-08		 800
800		 4.2
4.2		 30 PSL201 1000 0.4/1.2 50
381LSA-20
381LXA-20		 2000
2000		 2.1
2.1		 30 PSL202 2000 0.4/1.2 50
381LSB-30
381LXB-30		 3000
3000		 3.5
3.5		 60 PSL204 4500 0.4/1.2 50
381LSB-50
381LXB-50		 5000
5000		 1.7
1.7		 60 PSL208 8000 1.0 50
381LSC-65 6500 2.8 100 PSL210 10000 1.0 50
381LSC-99 10000 2.0 100 PSL312 12000 1.0 65
381LSC-160 16000 1.0 100 PSL325 25000 1.0 100
(信号线用屏蔽线) 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄 (信号线用屏蔽线) 防护等级:IP65 带手轮

【ZDLM电子式电动套筒调节阀-性能指标】

项目 指标值
基本误差％ 381L ±2.5； PSL±1.0
回差％ 381L ±2.0； PSL±1.0
死区％ 1.0
始终点偏差％ 电开 始点 ±2.5
终点 ±2.5
电关 始点 ±2.5
终点 ±2.5
可调范围 50:1
额定行程偏差％ 2.5

ZDLM-16CG DN150电动调节阀_高温带散热片电动套筒调节阀
【ZDLM电子式电动套筒调节阀-允许压差】
公称通径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
执行机构 允许压差△P(MPa)
配PSL PSL202 6.4
3.14		 6.4
1.92		 6.4
1.23		 5.1
0.78
PSL204   4.31 2.76 1.76 6.4
1.04		 6.4
0.69		 5.62
0.44
PSL208         1.86 1.23 0.78 6.4
0.50		 5.31
0.35		 3.97
0.20
PSL320               1.26 0.87 0.49 6.4
0.32		 4.14
0.22
配381L 381LSA-20 6.4
3.14		 6.4
1.92		 6.4
1.23		 6.4
0.78
381LSB-50         6.4
1.16		 6.4
0.76		 6.25
0.49
381LSC-65               6.4
0.64		 4.32
0.41		 3.23
0.28
381LSC-99               0.63 0.44 0.25 3.31
0.16		 0.27
0.11
ZDLM-16CG DN150电动调节阀_高温带散热片电动套筒调节阀
【ZDLM电子式电动套筒调节阀-主要零件材料】

公称通径mm DN15-DN300
材料代号 C(WCB) P(304) R(316)
主要
零件		 阀体,阀盖 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
阀芯,阀座 1Cr18Ni9Ti(304)或司钛莱合金堆焊 1Cr18Ni9Ti(304)或司钛莱合金堆焊 1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
垫片 增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片
推杆,衬套 2Cr13
适用
工况		 适用介质 水蒸汽油品类气液体 强酸碱类腐蚀性气液体 醋酸类等腐蚀性气液体
常温型 -30∼+250 F4:≤200℃ -40∼+250 F4:≤200℃ -40∼+250℃ F4:≤200℃
高温型 -30∼+450℃ -40∼+500℃ -40∼+500℃
低温型   -40∼-60℃, -60∼-100℃

ZDLM-16CG DN150电动调节阀_高温带散热片电动套筒调节阀
【ZDLM电子式电动套筒调节阀-主要技术参数】
公称通径mm 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径mm 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量
系数Kv		 直线 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
额定行程L(mm) 10 16 25 40 60 100
执行器型号 3810L 381LS-8 381LS-20 381LS-30 381LS-50 381LS-65 381LS-99
PSL PSL201 PSL202 PSL204 PSL208 PSL312 PSL325
  防爆型 381LX-20 381LX-30 381LX-50 381LX-65 381LX-99
电源电压 AC220V 50Hz
信号范围 4∼20mA DC 0∼10mA DC或1∼5V DC 0∼10V DC
作用模式 电开式(K)型,电闭式(B)型
故障状态时 全开,全关,自锁保位
流量特性 直线,等百分比
允许泄漏量(L/h) 单密封符合IV级 小于阀的额定容量×10-4
双密封符合Ⅲ级 小于阀的额定容量×10-3
固有可调比R 50:1
公称压力PN(MPa) 1.6 2.5 4.0 6.4

【ZDLM电子式电动套筒调节阀-主要外形尺寸】

公通径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L(mm) PN1.6MPa 185 205 220 254 275 300 350 410 451 600 670 735
PN4.0MPa 200 210 235 267 292 317 368 425 473 615 685 750
PN6.4MPa 210 220 251 286 311 337 394 440 508 630 700 765
H1(mm) PN1.6MPa 58 68 73 80 90 98 108 123 140 168 203 230
H1(mm) PN4.0MPa 58 68 73 80 90 98 115 135 150 188 223 255
H1(mm) PN6.4MPa 68 75 83 88 100 105 125 148 170 203 235 265
配PSL H(mm)≈ 常温型 614 630 635 640 712 739 761 930 940 960 1165 1185
高温型 765 788 790 800 895 940 970 1150 1190 1220 1470 1490
D(mm) 176 225
配361L H(mm)≈ 常温型 665 725 731 755 957 980 1028 1329 1348 1423 1621 1734
高温型 820 870 895 910 1125 1150 1195 1410 1586 1667 1884 2000
D(mm) 225 310
低温型 -100℃ H2 500 600 700
H≈ 1120 1310 1320 1330 1460 1478 1497 1850 1860 1900

订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
ZDLM-16CG DN150电动调节阀_高温带散热片电动套筒调节阀
产品包装方式及售后服务：
本公司此系列产品一律采用木箱包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为因素外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会*时间安排*高级工程师为您解惑。我们一定会全心全意为您提供优质的服务。
欢迎咨询采购！！！
物流：顺丰速运、圆通快递、天天快运、及全国公铁联运等，可根据客户要求选择。目的地：国内、外主要城市或中转、主要港口。

声明：本文中所有文字、数据、图片均只适用于参考，产品具体性能参数、结构尺寸参数、价格等详情，请联系公司相关部门人员。24h服务热线400-9918-293
业务咨询电话021-31607136  传真   销售热线

ZDLM-16CG DN150电动调节阀_高温带散热片电动套筒调节阀
ZDLM-16CG DN150电动调节阀_高温带散热片电动套筒调节阀
品牌：上海水兴
型号：ZDLM-16CG
加工定制：是
材质：碳钢
连接形式：法兰
公称通径：DN65 mm
适用介质：水;蒸汽;油品;弱酸碱介质;空气;煤气;含尘气体
压力环境：PN1.6 MPa
