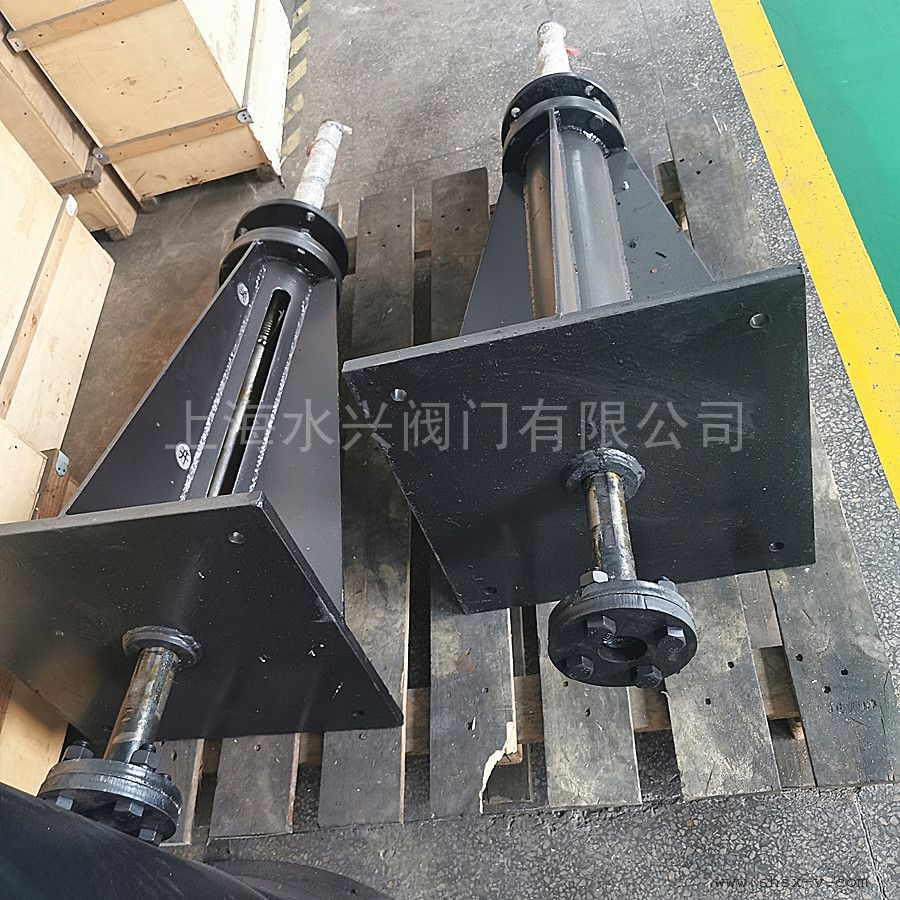

PZ系列矿用配水阀是在原PZ1型的基础上进行了改良设计；PZII型是在改良设计的基础上增加矿用阀门电动装置，来满足煤矿水泵房无人值班，全自动化生产的需求。

PZ系列矿用配水阀具有结构简单、密封性能好、清污方便、操作灵活、省力等特点，主要应用于井下泵房吸水井的配水之用。（I型为手动操作）

二、技术参数

型号		PZI(II) 200	PZI(II) 300		PZI(II 400		PZI(II) 500		PZI(II) 600		PZI(II) 800		PZI(II) 1000		PZI(II) 1200
公称直径（毫米）		200	300		400		500		600		800		1000		1200
介质		水
介质温度		常温≤80℃
操作行程（毫米）		216		216		216		216		290		290		341		341
压力（公斤/厘米）	工作压力	1（0.1MPa）
	试验压力	2.5（0.25MPa）
操纵方式		手动							电动
重量（公斤）	带法兰短管	155	220		370		450		637		851		1431		1650
	不带法兰短管	135	190		289		345		494		650		1122		1350

三、采用说明

1、水泵房板底标高和水仓（或配水巷）入口标高之高查H与连接杆长度h值，本设计考虑四种情况，如下表所示：

H			5000	4500	4000	3500
h	PZI(II)	200	3765	3265	2765	2265
		300
	PZI(II)	400	3765	3265	2765	2265
		500
	PZI(II)	600	3497	2997	2497	1997
		800
	PZI(II)	1000	3100	2600	2100	1600
		1200

各采用和使用单位，根据实际情况选用，如订货时能提出ｈ值，则按订货单位要求加工，否则连接杆长度按Ｈ=５０００时供货，连接杆一端的法兰根据实际需要的ｈ值在现场焊接。

2、本配水阀所带的法兰短管，如使用单位不需要，订货时应说明，否则一同供货。

3、该配水阀由上海水兴阀门有限公司成套生产供应。

4、结构及安装尺寸单位：毫米

	Dg	D	D1	D2	D3	D4	d	d1	H1	H2	h1	h2	h3	h4	a1	a
PZI(II)	200	350	295	330	85	120	30	500	700	780	150	250	625	1250	260	260
PZI(II)	300	450	395	430	85	120	30	500	700	880	200	300	525	1250	260	260
PZI(II)	400	540	495	535	85	120	35	600	750	988	250	642	723	1250	300	300
PZI(II)	500	640	600	640	85	120	35	600	750	988	300	512	673	1250	300	300
PZI(II)	600	760	705	755	100	135	42	600	750	1065	350	602	968	1250	300	300
PZI(II)	800	960	920	975	100	135	42	600	750	1065	450	702	868	1250	300	300
PZI(II)	1000	1160	1120	1175	115	160	50	700	900	1265	550	842	1119	1500	400	400
PZI(II)	1200	1360	1310	1390	115	160	50	700	900	1265	650	950	1229	1500	400	400

	b1	b2	c	c1	c2	n*d1	2*d1	n*d2	n*d3
PZI(II)-200	400	400	210	150	60	4xφ18	2xφ14	4xφ17	16xφ23
PZI(II)-300	400	400	260	190	60	4xφ18	2xφ14	4xφ17	16xφ23
PZI(II)-400	400	400	410	190	70	4xφ18	2xφ14	4xφ17	16xφ23
PZI(II)-500	400	400	470	230	70	4xφ18	2xφ14	4xφ17	16xφ23
PZI(II)-600	400	400	520	360	80	4xφ19	2xφ17	4xφ22	20xφ25
PZI(II)-800	400	400	625	360	80	4xφ19	2xφ17	4xφ22	24xφ30
PZI(II)-1000	500	500	720	450	100	4xφ20	2xφ20	4xφ22	28xφ30
PZI(II)-1200	500	500	830	450	100	4xφ20	2xφ20	4xφ22	30xφ32

上海水兴阀门有限公司，主要经营各种材质的手/电动闸阀、手/电动蝶阀、手/电动球阀、手/电动截止阀、止回阀、疏水阀、电磁阀、减压阀、电动阀、气动阀、ZAZP/N/M电子式电动单座/双座/套筒调节阀、矿用隔爆型电动阀门、PXW/PZ矿用配水闸阀、WSD4F/WSD94F矿用瓦斯专用阀、SBSⅡ系列矿用射流泵总成、SX/DY精小型电动执行器、DZW多回转阀门电动装置、DQW部分回转阀门电动装置、DKZ/SKZ/DKJ/SKJ电动执行机构、3810L/R系列电子式电动执行器、LQ阀门电动装置、QT阀门电动装置、2SA30/2SQ30系列西门子阀门电动执行器、PSL/PSQ电子式电动执行器、罗托克电动执行机构、矿用隔爆型阀门电动装置及阀门电动装置控制箱等阀门配件。阀门的主体材料主要有WCB、WC1、WC6、WC9、ZGCr5Mo、ZG15Cr1Mo1V、CF8、CF8M、CF3、CF3M、12CrMoV、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等；驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等；公称通径从DN10～3000及1/2"～40"。产品广泛应用于电力、石油、化工、环保、自来水、煤矿、冶金、造纸、建筑等（自动化）行业。

PZII-800矿用电动配水阀 PXWII-800矿用电动配水闸阀 MA煤安防爆 PZII矿用一体式电动配水阀 PXWII矿用一体式电动配水闸阀 PZII矿用配水闸阀隔爆型电动配水闸阀 PXW矿用电动配水闸阀

品牌：	水兴阀门
型号：	PZⅡ-400/500/600/800/1000/1200
连接形式：	法兰
材质：	碳钢、不锈钢等
公称通径：	常规DN200~DN1800 mm
适用介质：	水
密封形式：	硬密封式
标准：	国标、美标等
