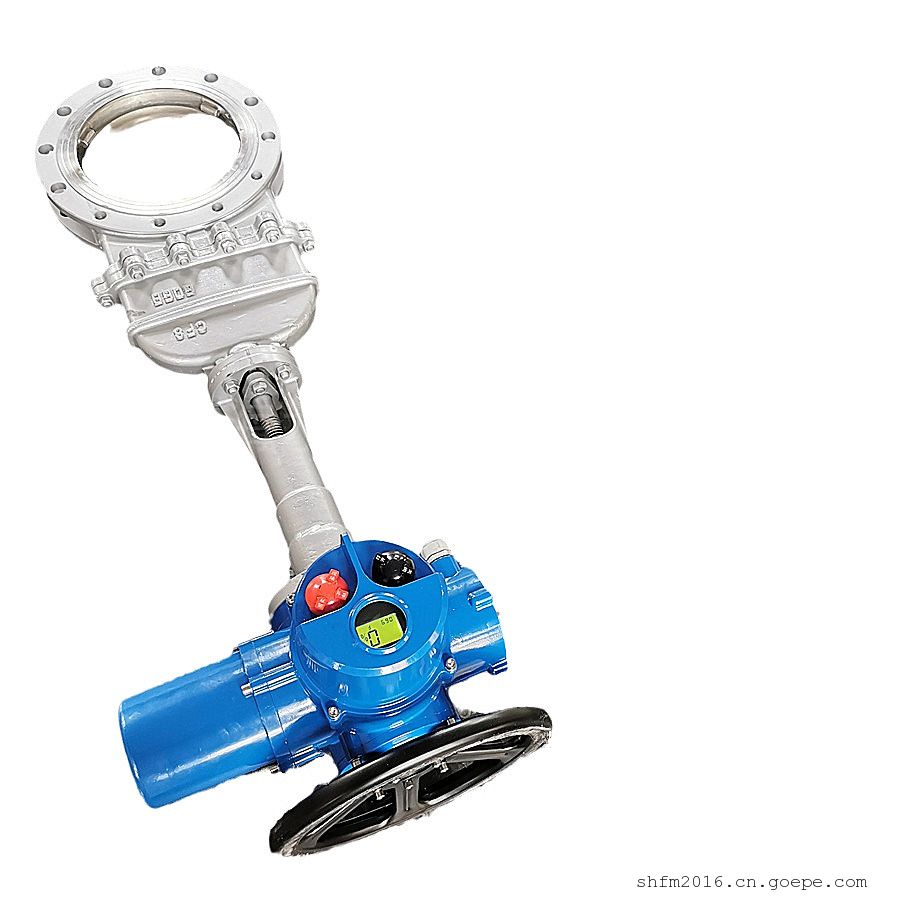

DMZ973X-10P电动暗板式不锈钢刀闸阀
阀门口径DN15~DN1800，介质压力为PN0.6~1.6MPa，阀体材质为WCB铸钢或304/304L/316/316L等不锈钢；X橡胶软密封、PTFE聚四氟乙烯密封、H合金钢密封、W本体材质密封，按照不同密封材质可达到零泄漏；H合金钢、Y硬质合金等硬密封，有耐磨的作用；控制方式有开关型、智能调节型、一体式、防爆型等；控制信号有开关型的开关量信号、调节型的4-20mA DC模拟信号等，智能一体式可以接受RS-485总线协议控制反馈等。
24h服务热线400-991-8293

一、电动刀型闸阀概述

电动刀型闸阀，配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭，阀体材质采用铸钢、不锈钢，通径范围：DN15～DN1800，使用温度：-30~+425℃，公称压力：0.6～1.6MPa，常规的电源电压AC380V或者AC220V 50Hz,控制方式有：开关型、调节型、总线型、风光互补型；阀体结构常用的有明杆式和暗板式两种。应用于煤矿选煤洗煤厂、化工厂、煤炭、制糖厂、水处理厂、造纸厂等领域，特别适合于造纸行业在管道上作调节与节流使用。

二、电动刀型闸阀产品特点

l、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50～1400mm，明杆DN50～1400mm)，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得良好的密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。
2、阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
3、阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。
4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
5、刀形浆闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
6、刀形浆闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
7、适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
8、工作温度：软密封(PTFE)：-40℃～180℃；碳素钢：-30℃～425℃；不锈钢：-40℃～600℃；铬钼钒钢：≤550℃；工作压力：0．6～1．6MPa

三、电动刀型闸阀执行标准

设计按JB／T869l-1998 MSS SP-81
法兰按GB／T9113．1-2000
结构长度按GB／T1-5188．2-94
试验和验收按GB／T13927

四、电动刀型闸阀零部件材质说明

五、电动刀型闸阀主要性能规范

六、DMZ973系列电动暗板刀型闸阀 详细介绍

DMZ973系列电动暗板刀型闸阀，DMZ973型电动暗板刀型闸阀，DMZ973型电动暗板刀型闸阀主要性能规范 公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质 1.0 1.6 1.5 2.4 1.1 1.8 ≤100℃ ≤100℃ 纸浆、污水、煤浆、灰、渣水混和物 电动暗板刀型闸阀，电动暗板刀型渣浆闸阀，电动暗板刀式闸阀，电动暗板对夹刀闸阀主要零部件材质 体、盖 闸阀 阀杆 密封面 不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金 电动暗板带盖刀型闸阀，带盖电动暗板刀闸阀，电动暗板刀子式闸阀的构造图及主要外形及连接尺寸(mm) MPa DN L D D1 D2 H N-M D0 W(Kg) 1.0 50 43 160 125 100   4-M16 180   65 46 180 145 120   4-M16 180   80 46 195 160 135   4-M16 220   100 52 215 180 155   8-M16 220   125 56 245 210 185   8-M16 230   150 56 280 240 210   8-M20 280   200 60 335 295 265   8-M20 360   250 68 390 350 320   12-M20 360   300 78 440 400 368   12-M20 400   350 78 500 460 428   16-M20 400   400 102 565 515 482   16-M22 400   450 114 615 565 532   20-M22 530   500 127 670 620 585   20-M22 530   600 154 780 725 685   20-M27 600   700 165 895 840 800   24-M27 600   800 190 1010 950 898   24-M30 680   900 203 1110 1050 1005   28-M30 680   1000 216 1220 1160 1115   28-M30 700   1200 254 1450 1380 1325   32-M36 800   1.6 50 43 160 125 99   4-M16 180   65 46 185 145 120   4-M16 180   80 46 200 160 135   8-M16 220   100 52 220 180 155   8-M16 220   125 56 250 210 185   8-M16 230   150 56 285 240 210   8-M20 280   200 60 340 295 265   12-M20 360   250 68 405 355 310   12-M22 360   300 78 460 410 375   12-M22 400   350 78 520 470 435   16-M22 400   400 102 580 525 485   16-M27 400   450 114 640 585 545   20-M27 530   500 127 715 650 609   20-M30 530   600 154 840 770 720   20-M36 600   700 165 910 840 788   24-M36 600   800 190 1025 950 898   24-M36 680   900 203 1125 1050 998   28-M36 680   1000 216 1255 1170 1110   28-M42 700   1200 254 1485 1390 1325   32-M48 800
