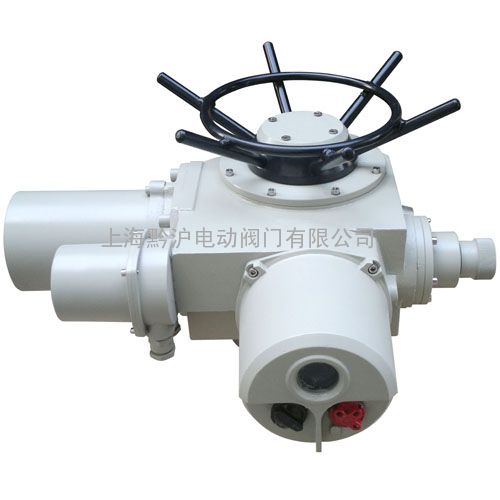

多回转非侵入式电动执行机构

￥1888.00

上海嘉定区

上海黔沪电动阀门有限公司

13年

指数：295

工商已认证

店铺推荐

图文详情
产品参数

一、多回转非侵入式电动执行机构具有高集成度、一体化非侵入设计采用大规模数字集成芯片，智能化程度高，功能强大，控制精度高。机电一体化设计，轻巧美观，执行机构的功能、参数设置、调试和现场操作通过手持式红外线遥控器进行设定，无需打开箱体。
智能型电动执行器液晶显示及就地操作功能：
DZT系列多回转非侵入式电动执行机构采用液晶显示屏，通过形象的标识和符号让用户直观的了解到执行机的阀位、运行状态、故障报警等信息，全中文菜单让你一目了然。现场操作采用霍尔传感器旋钮，可方便的进行就地开、关、停及现场、远控转换，解决了开关寿命限制，使现场控制更准确、可靠。
二、多回转非侵入式电动执行机构手动/电动切换装置：
需要手动操作时，只要按下手动/电动切换手柄到手动位置再松开，即可实现手动操作。当通电运行时，执行机构自动返回到电动状态。
DZT系列多回转非侵入式电动执行机构具有强大的检错报警系统，在运行过程中能随时检测操作电路，一旦发生故障，执行机构的电动操作将被禁止，同时发出就地及远程报警信号并直观地显示故障原因，使用户可以及时排除故障，恢复执行机构的正常工作。

三、多回转非侵入式电动执行机构现场总线控制：
可方便的接入现场总线控制网络，执行机构的全部控制及状态信号都可通过网络传输，降低布线成本。
(注：标准产品无总线通讯功能，为选配件)

多回转非侵入式电动执行机构的功能：

行程限位保护功能开到位、关到位、开过程、关过程、执行机构正在运行、中途限位。
力矩限位保护功能：
关过力矩、开过力矩、行程中过力矩状态查询功能。
停止/现场/远程位置、现场打开/关闭/空位查询、远方有无开关及保持信号、远方有无ESD信号、远方有无自动控制信号、远方自动控制电流值、有无总线信号。
四、多回转非侵入式电动执行机构报警功能：

电源缺相、电机过热、比例控制信号丢失、执行机构内部故障、过力矩报警、堵转报警、阀门转向错误、阀位出错、存在ESD信号。
其它功能：
相序自动纠正功能、遥控器设定功能、液晶中文显示功能、现场控制点动/自保持选择功能、电机刹车制动功能、触点方式选择功能、远程双线控制功能、死区可调节功能、 ESD超越保护功能、总线通讯功能。

五、多回转非侵入式电动执行机构工作环境:

供电电源：380V，50Hz
可选电源：380～660V 50、60HZ(订货时需说明)
环境温度：-20～60℃
相对湿度：≤95％(+25℃)
防护等级：IP65、IP67、IP68
防爆标志：EXdIIBT4
绝缘等级：F级
工作制：短时10分钟工作制(特殊订货30分钟)
死区：0.3％～6％可调 (调节型)
输入电阻：150Ω 输入电流：DC 4-20mA (调节型)
输出阻抗：≤750Ω 输出电流：DC 4-20mA
灵敏度： 0.025％ (调节型)
阻尼特性：死区值大于±0.5％以上时无震荡。 (调节型)
远方控制电压：24V DC 灌电流10mA
电器限位范围：关限位0-100％开限位0-100％
周围介质：用于无易燃、易爆、无腐蚀的环境中。

六、多回转非侵入式电动执行机构的详细信息

型号	公称转矩 (N.m）	*大控制转矩 (N.m）	*小控制转矩 (N.m）	输出轴转圈数 (圈)	允许通过阀杆直径 (mm)	手动速比	输出转速 (r/min）	电机功率 (kw）	重量 (kg）
DZTZ5	50	75	≤25	150	28	1∶1	18	0.12	28
DZTZ10	100	150	≤50	160			24、36	0.25 0.37	61
DZTZ15	150	225	≤75					0.37 0.55	63
DZTZ20	200	300	≤100		40			0.55 0.75	63
					28
DZTZ30	300	450	≤150		40		24	0.75	65
					28
DZTZ45	450	675	≤225	110	48		24	1.1	110
							36	1.5
DZTZ60	600	900	≤300				24	1.5	112
							36	2.2
DZTZ90	900	1350	≤450		60		24	2.2	139
					48		36	3.0
DZTZ120	1200	1800	≤600		60		24	3.0	142
					48
DZTZ180	1800	2160	≤900	140	70	25∶1	24	4.0	261
							36	5.5
DZTZ250	2500	3000	≤1250				24	5.5	264
DZTZ350	3500	4200	≤1750		75	13∶1	18	7.5	430
DZTZ500	5000	6000	≤2500					10	440
DZTZ800	8000	9600	≤4000	120	80	90∶1	12	13	800
DZTZ1000	10000	12000	≤5000		100			15	820

加工定制：	否
品牌：	黔沪
型号：	DZT20-18Q
驱动能源：	电动
产品用途：	控制
