产品详情：
螺纹球阀（ball valve）是关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀，是近年来被广泛采用的一种新型阀门，此阀一般水平安装。螺纹球阀是球阀的一种，与管道的连接形式是螺纹式连接，另外还有法兰式球阀，焊接式球阀等。
螺纹球阀适用场所：
主要用于公称压力 PN 16~140、公称尺寸 DN 8~50低压、小口径管道上，用于截断水流和改变水流的分配或用于需快速启闭的场所。
螺纹球阀特点：
1）流动阻力小；
2）结构简单；
3）体积小、重量轻；
4）球阀的密封面材料选用塑料，密封性好；
5）操作方便，开闭迅速，便于远距离的控制；
6）维修方便，密封圈一般都是活动的，拆卸更换方便；
7）全开或全闭时，球体和阀座的密封面与介质隔离，介质通过不会引起阀门密封面的侵蚀。
螺纹球阀安装注意事项：
1）安装位置、高度、进出口方向必须符合设计要求，螺纹连接应牢固紧密。
2）安装在保温管道上的各类手动阀门，手柄均不得向下。
3）阀门安装前必须进行外观检查，阀门的铭牌应符合现在国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管道上起到切断作用的阀门，安装前应进行强度和密封试验，合格后方便使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。密封试验时，试验压力为公称压力的1.1倍；试验压力的试验持续的时间应符合JB/T 9092标准要求，
以阀瓣密封面无渗漏为合格。
4）阀门法兰与管线法兰间按管路设计要求装上密封垫。
5）带传动机构的球阀，按产品使用说明书的规定安装。
螺纹球阀设计标准：
（1）GB/T 12237-2007《石油、石化及相关工业用的钢制球阀》
（2）GB/T 12221-2005《金属阀门 结构长度》
（3）GB/T 150 《钢制压力容器》
（4）GB/T 7306《55°密封管螺纹》
（5）GB/T 12220《通用阀门 标志》
（6）GB/T 12224《钢制阀门 一般要求》
（7）GB/T 12228《通用阀门 碳素钢锻件技术条件》
（8）GB/T 12229《通用阀门 碳素钢铸件技术条件》
（9）GB/T 122230《通用阀门 不锈钢铸件技术条件》
（10）JB/T 106《阀门的标志和涂漆》
（11）JB/T 6440《阀门受压铸钢件 射线照相检验》
（12）JB/T 9092《阀门的检验与试验》
特征描述

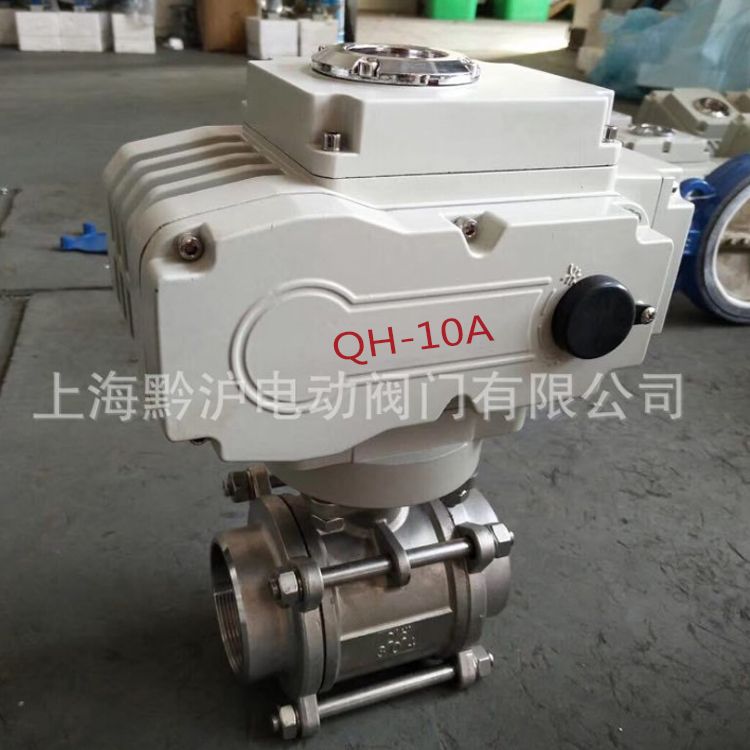

- 电动执行器选配：QH系列、DQW/QT系列
作用形式：普通开关型、调节型（4～20mA）
环境温度：-30℃～+70℃
电源电压：AC220V、AC380V（其他定制DC24等）50/60Hz
防护等级：IP67、IP68可选
功能选项（可选）
防爆型：防爆等级：dⅡBT3/T4
信号反馈：有源信号、S无源信号
带加热器：可在潮湿环境中干燥执行器内元件（可选）
手动功能：电动执行器带有手动开阀、关阀功能
调节型：输入4～20mA信号,实现阀门调节功能
备注:电动执行器参数请另参考所选配的电动执行器
| 电动内螺纹球阀参数 |
| 电动执行器 |
普通开关型、无源触点开关型、电位计型带电阻输出、电位计型带4-20mA、调节型输入输出4-20mA
输出4-20mA
调节型输入输出4-20mA
电位计型带4-20mA
调节型输入输出4-20mA
电位计型带电阻输出
电位计型带4-20mA
调节型输入输出4-20mA |
| 防爆电动执行器 |
EX dⅡBT4
调节型、开关型 |
| 电压 |
AC220V、AC110V、AC380、DC12V、DC24V、DC110V
DC12V DC24V DC110V |
| 公称通径 |
DN15-100mm |
| 公称压力 |
1.6-6.3MPa |
| 适用温度 |
PTFE:-30~+180℃ PPL:-30~+250℃
PPL:-30~+250℃ |
| 连接方式 |
螺纹式 |
| 阀体结构 |
三块式、二片式、一片式 |
| 阀体材质 |
304、316、316L |
| 阀板材质 |
304、316、316L |
| 阀座衬里 |
PTFE、PPL |
| 适用介质 |
蒸汽、水液，气体等 |
