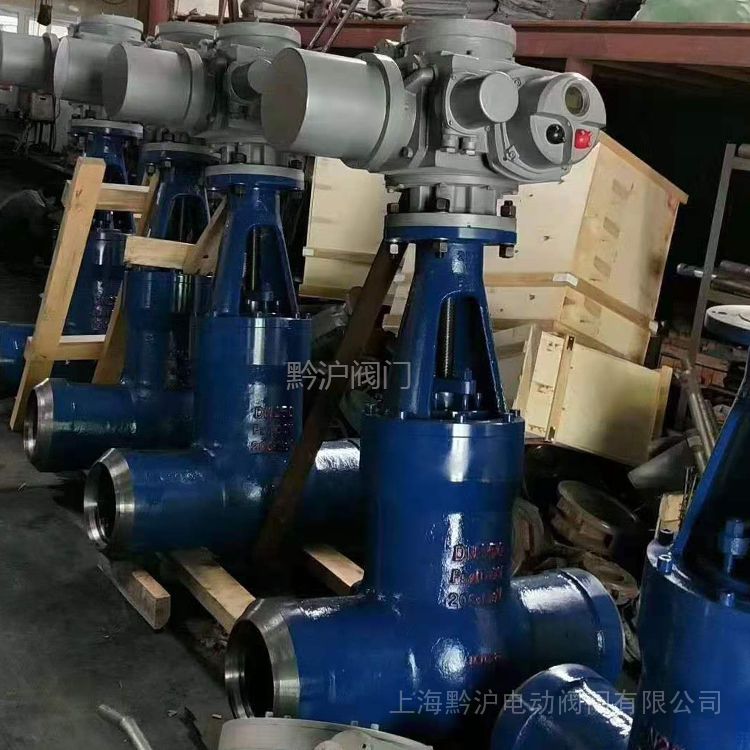

一、Z962H-25C电动焊接闸阀概述：
电动焊接闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
产品引用标准：1、制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定； 2、结构长度按E101的规定或按用户提供尺寸3、焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
二、Z961Y、Z962Y产品结构特点：
1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动
三、性能规范Property and specifiecation：

产品型号公称压力		试验压力(MPa)		工作压力(MPa)	工作温度(℃)	适用介质
产品型号公称压力		强度试验	密封试验/上密封实验	工作压力(MPa)	工作温度(℃)	适用介质
Z961Y-250	25	37.5	27.5	-	≤425	水、蒸汽、蒸汽
Z962H-320	32	48	36	-	≤425
Z960Y-P54100	-	30	22	540℃为10MPa	≤540
Z962Y-P54170	-	48	36	540℃为17 MPa	≤540

四、Z962H、Z962Y主要零件材料Matecrial for main parts：

零件名称Part name	材料牌号Material designation
阀体Body	WCB	WC6	WC9
阀板Disc	WCB	WC6	WC9
阀盖Bonnet	25	12Cr1Mo1VA
阀杆Stem	1Cr17Ni2	20Cr1Mo1VA
阀座Seat	25	12Cr1Mo1VA
密封环Sealing ring	S软钢(增强柔性石墨)S soft steel (flexible graphite)	S软钢S soft steel	F软钢F Soft steel
填料Packing	增强柔性石墨Fexible graphite
支架Yoke	WCB	WCB或WC6
阀杆螺母Stem nut	45(ZCuZn25A16Fe3Mn3)
四开环Four piece ring	1Cr13	20Cr1MoVA

五、Z960Y、Z962Y主要外形尺寸：

公称通径DNNominal diameter	主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions					电动装置Electric dewice	重量(kg)Weight
公称通径DNNominal diameter	d	L	H	L1	L2	电动装置Electric dewice	重量(kg)Weight
Z960H、Z962H、Z960Y、Z962Y-250
100	84	406	1164	437	277	DZW45	234
125	100	483	1402	437	277	DZW60	343
175	158	711	1650	554	309	DZW180	638
225	200	864	1650	554	309	DZW180	654
300	280	1067	2106	764	398	DZW350	1973
Z961H、Z962H、Z961Y、Z962Y-320
100	96	533	1236	437	277	DZW60	291
125	118	610	1302	437	277	DZW60	315
150	148	762	1403	526	283	DZW90	672
175	148	762	1650	554	309	DZW180	684
225	222	1041	1650	554	309	DZW180	696
Z960H、Z961H、Z960Y、Z961Y-P54 100V
175	148	762	1650	554	309	DZW180	683
225	222	1041	1650	554	309	DZW180	704
250	222	1041	1795	554	309	DZW180	1214
300	294	1245	2080	554	309	DZW250	2125
Z961H、Z962H、Z961Y、Z962Y-P54 170V
125	98	630	1230	437	277	DZW60	312
225	186	1060	1680	554	309	DZW180	1401
300	278	1397	2265	764		DZW500	2834
325	310	1448	2265	690	398	DZW500	2632
350	338	1550	2536	715		DZWC-4	5591

Z962H-25C电动焊接闸阀安装以及维护:
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。4
、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用 , 每月至少润滑一次。

品牌：	黔沪
型号：	Z962H-100C
连接形式：	焊接
材质：	碳钢
公称通径：	50-600 mm
适用介质：	水;油品
密封形式：	硬密封式
标准：	国标
