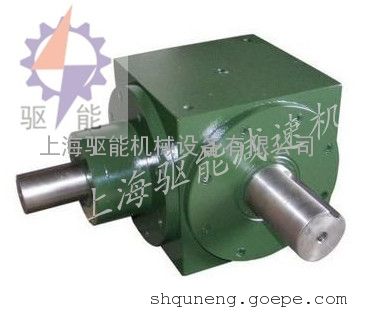

SPL155转向箱SPL155换向器电子提花机专用换向器

打开谷瀑APP浏览
推广采购上谷瀑环保

立即打开

￥888.00

上海奉贤区

上海驱能机械设备有限公司

免费会员

已传执照

相似推荐

图文详情
产品参数

SP系列圆锥齿轮转向箱选用：
    1、确定输入功率；
    1.1、按输入功率选择换向器
      转向箱的负载功率为P2。当转向箱每小时启动次数小于20次，尖峰负荷为额定负荷的1.5倍时，转向箱的许用输入功率计算公式为P2n=P2×KA×s。当转向箱每小时启动次数为21-60次，转向箱的许用输入功率计算公式为P2n=1.2×P2×KA×s。经计算所得的P2n必须小于或等于换向器额定输入功率Pn
    1.2、热功率校核
    转向箱应经热功率校核计算，散热功率不够时须加冷却装置。
    如果转向箱的负载功率P2大于其热功率PG，必须加冷却装置。热功率PG是按照环境温度为20℃、每天动转10小时、小时负荷率为100%时给出的。校核热功率时须用P2乘环境温度系数f1和小时负荷系数f2，计算结果如果大于热功率表中PG数值，则转向箱必须采取冷却措施。
    2换向器选用步骤：
    （1）选择换向器的类型；
    a、确定原动机类型；额定输入功率P1；输入转速n1；
    b、确定负载类型、其功率P2和转速n2；
    c、确定所需的传动比i=n1/n2。
    （2）原动机和工作机的工况
    a 、确定原动机和按表11确定换向器的载荷类型；
    b、确定平均每日工作小时数；
    c、每小时启动次数及小时负荷率；
    d、按表8确定换向器安全系数s。
    （3）换向器使用环境
    a、环境温度℃；
    b、安装空间、灰尘、湿度及周围温度（辐射热）对换向器的影响。
    （4）原动机和换向器的连接方式
    a、原动机与换向器连接方式（用柔性联轴器连接、三角带或扁平皮带连接）；
    b、输入轴的径向力。
    （5）换向器输出部分连接
    a、通过柔性联轴器连接或浮动的齿式联轴器连接；
    b、附加在输出轴上的径向力。
    （6）换向器安装方式
    a、确定换向器在原动机和工作机之间的安装形式。
    （7）是否用于增速
SP系列锥齿轮换向器有SPL、SPS和SPV三种型，SPL用于减速传动，SPS用于增速传动，SPV为换向器串联时选用，齿轮采用低碳合金钢，齿面渗碳淬硬。该系列换向器适用于起重、运输、冶金、矿山、化工、轻工等各种机械设备的传动机构中。
SP系列型号：
SP 、SPL 、SPS、SPV
SPL27 、SPL44 、SPL55、SPL77 、SPL96 、SPL112 、SPL135 、SPL155
减速比及其标识方法：

品牌：	上海驱能
加工定制：	是
类别：	齿轮转向箱
型号：	SPL112 、SPL135 、SPL155
齿轮类型：	圆锥齿轮减速机
安装形式：	立式
布局形式：	同轴式
齿面硬度：	硬齿面
