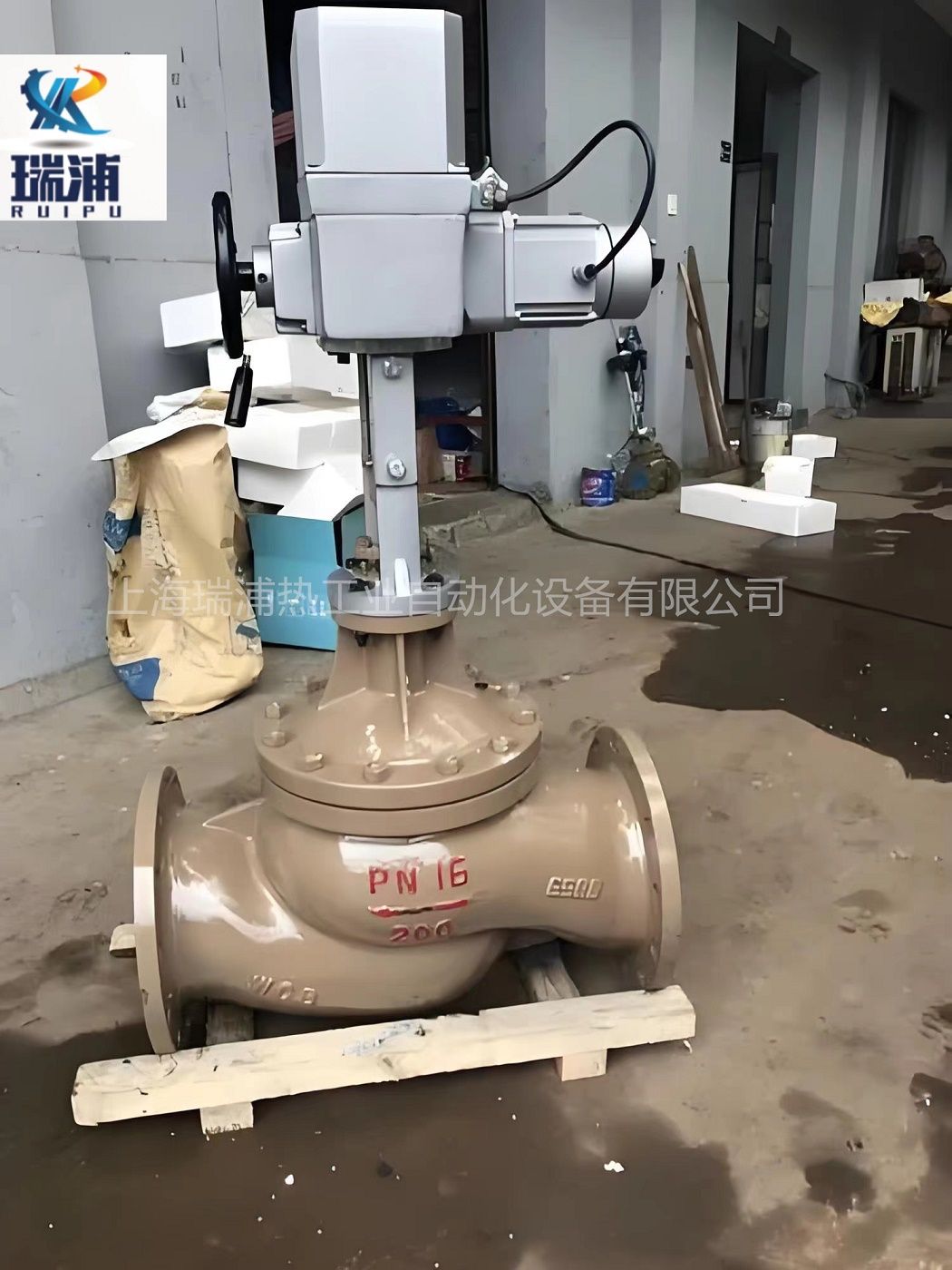

SKZ-310调节型电动执行机构阀门电动装置电动头
DKZ、SKZ型电动执行机构，是DDZ电动单元组合仪表中的执行单元之一，与ZPE型伺服放大器组合接受统一的0-10mA(或4-20mA)的标准信号，将电流信号转变成相对应的直线位移，自动操纵调节阀门，完成自动调节任务。DKZ为开关型，SKZ为调节型。

配用DFD电动操作器可实现调节系统手动，自动无扰动切换。
SKZ-电动执行器，电子式执行器，SKZ-Z型系列智能数控角行程电动执行机构是一种在自控调节系统中，它以220V交流电源为动力，直接接受来之自控制调节系统发出4～20mA,0～10mA或1～5VDC，0～10VDC模拟信号，驱动调节阀进行精确阀位定位，以百分比显示阀位要求开度和实际开度，并把阀位实际开度以同样的模拟信号反馈给自控调节系统。是目前应用日益广泛的一种智能型电动执行机构。可广泛应用于发电，冶金，石油，化工，城市供水，智能大厦，轻工等工业过程自动化系统中。
主要特点
1、直接接受来之自控调节系统发出的4～20mA,0～10mA或1～5VDC，0～10VDC模拟信号，内置伺服放大器和手动自动调节器无需另配伺服放大器。
2、执行器的上下限位，行程，零位，满量程均可在执行器操作面板上设定。
3、数控操作面板采用了6位LED数码管显示，清晰度高。运行时可同时显示输入开度和阀位实际开度，为现场监控提供便利。
4、控制精度≤1%，死区在0.5～10%可调.
5、控制过程中，设有中断信号自锁，设定值定位功能。
6、具有故障自诊断功能，发生故障时操作面板能提示故障种类。
7、本机有控制输入信号错误（包括：中断，掉线）自动处理功能，用户可按系统需要预先设定阀位开闭度。
8、伺服电机设有多种保护功能。
9、通讯输出口可采用RS485，脉宽调制，模拟量等。定货时请说明输出方式，“协议”种类。
主要技术参数
1、输入信号：4～20mADC0～10mADC1～5VDC0～10VDC开关量，数字数据可选
2、控制精度：±1%
3、显示精度：±1%
4、回差：〈1%
5、限位控制：程序控制，机械限位
6、输入端电阻：250Ω
7、电源电压：220V50HZ
8、使用环境湿度：≤95%
9、使用环境温度：-25℃～+75℃
主要技术参数
反馈信号：4-20mAD.C或0-10mAD.C
输入电阻：Ⅲ250ΩⅡ200Ω
输入通道：3个
电源电压：220V+10%/-15%50HZ±1%
使用环境温度：-25～＋70oC
使用环境湿度：≤95oC
主要型号：
DKZ直行程电动执行器型号：DKZ-210，DKZ-310，DKZ-410，DKZ-510，DKZ-610，DKZ-710DKZ-2100、DKZ-3100、DKZ-4100、DKZ-510、DKZ-6100、DKZ-7100
DKZ-4100、DKZ-4200、DKZ-4300、DKZ-310C、DKZ-5400、DKZ-5500、DKZ-410C、DKZ-5600、DKZ-510CDKZ-310DKZ-310-XDKZ-310CDKZ-310C-XDKZ-410DKZ-410-XDKZ-410CDKZ-410C-XDKZ-510DKZ-510-XDKZ-510CDKZ-510C-XDKZ-610DKZ-610-XDKZ-610CDKZ-610C-X
ZKZ直行程电动执行器型号:（BCR：开和螺母型）
ZKZ-310CR、ZKZ-310BCR、ZKZ-410CR、ZKZ-410BCR、ZKZ-510C、ZKZ-510BCR、ZKZ-610CR

型号规格	开关型输出信号（mA.DC）	行程开关带（√）不带（×）	出轴推力（N）	行程（mm）	全行程时间（S）	消耗功率（W）
DKZ-310	0~10	×	4000	10、16 25、30	10mm8	155
DKZ-310-X	0~10	√			16mm12.5
DKZ-310C	4~20	×			25mm20
DKZ-310C-X	4~20	√			30mm24
DKZ-410	0~10	×	6400	18、30 40、60	18mm16
DKZ-410-X	0~10	√			30mm24
DKZ-410C	4~20	×			40mm32
DKZ-410C-X	4~20	√			60mm50
DKZ-510	0~10	×	16000	30、50 60、100	30mm16	400
DKZ-510-X	0~10	√			50mm30
DKZ-510C	4~20	×			60mm40
DKZ-510C-X	4~20	√			100mm60
DKZ-610	0~10	×	25000	30、50 60、100	30mm16	1000
DKZ-610-X	0~10	√			50mm30
DKZ-610C	4~20	×			60mm40
DKZ-610C-X	4~20	√			100mm60

DKZ-2100M，DKZ-3100M，DKZ-4100M，DKZ-5100M，DKZ-6100M，DKZ-7100M

型号	输出推力N	行程mm	全行程时间S
DKZ-4100M	4000	10	6
DKZ-4200M		16	10
DKZ-4300M		25	15
DKZ-5400M	6400	40	25
DKZ-5500M	6400	60	35
DKZ-5600M	16000	60	35
DKZ-5600M	16000	100	55

DKZ型直行程执行机构

型号	DKZ-310/310C				DKZ-410/410C				DKZ-510/510C				DKZ-610/610C
推力N	4000				6400				16000				25000
行程	10	16	25	30	18	30	40	60	30	50	60	100	30	50	60	100
全行程时间	8	12.5	20	24	15	24	30	48	16	30	40	60	16	30	40	60

SKZ型直行程执行机构

型号	ZKZ-310C/310CX				ZKZ-410C/410CX				ZKZ-510C/510CX				ZKZ-610C/610CX
推力N	4000				6400				16000				25000
行程	10	16	25	30	18	30	40	60	30	50	60	100	30	50	60	100
全行程时间	8	12.5	20	24	15	24	30	48	16	30	40	60	16	30	40	60

注：（1）C表示反馈信号4-20mA，没C表示反馈信号0-10mA；带X表示带电气限位。特殊行程，可根据用户要求定制．
岑一SKZ智能一体化电动执行器、电动装置
SKZ-310(H)SK：机电一体化型Z：直行程310：输出力H：有“H”为户外型；无“H”为标准型(选择项)主要型号：SKZ-210H、SKZ-310H、SKZ-410H、SKZ-510H、SKZ-610H、SKZ-710H
SKZ-2100，SKZ-3100，SKZ-4100，SKZ-5100，SKZ-6100，SKZ-7100
SKZ-210Z，SKZ-310Z，SKZ-410Z，SKZ-510Z，SKZ-610Z，SKZ-710Z
SKZ-2100M，SKZ-3100M，SKZ-4100M，SKZ-5100M，SKZ-6100M，SKZ-7100M
SKZ-1000SKZ-2100、SKZ-3100、SKZ-4300SKZ-310、SKZ-5400SKZ-410、SKZ-6400

序号	型号	公称负载值N	公称行程值mm
1	SKZ-1000SKZ-100	400	6、10、16
2	SKZ-2100SKZ-210	1000	10、16、25
3	SKZ-3100SKZ-310	4000	10、16、25
4	SKZ-4300SKZ-410	6400	25、40、60
5	SKZ-5400SKZ-510	16000	40、60、100
6	SKZ-6400SKZ-610	25000	40、60、100

品牌：	瑞浦
型号：	DKZ
加工定制：	是
用途：	多功能
电源：	220V
输入信号：	DC4-20mA/DC1-5V
控制精度：	误差＜0.8%
环境温度：	-10℃——60℃
