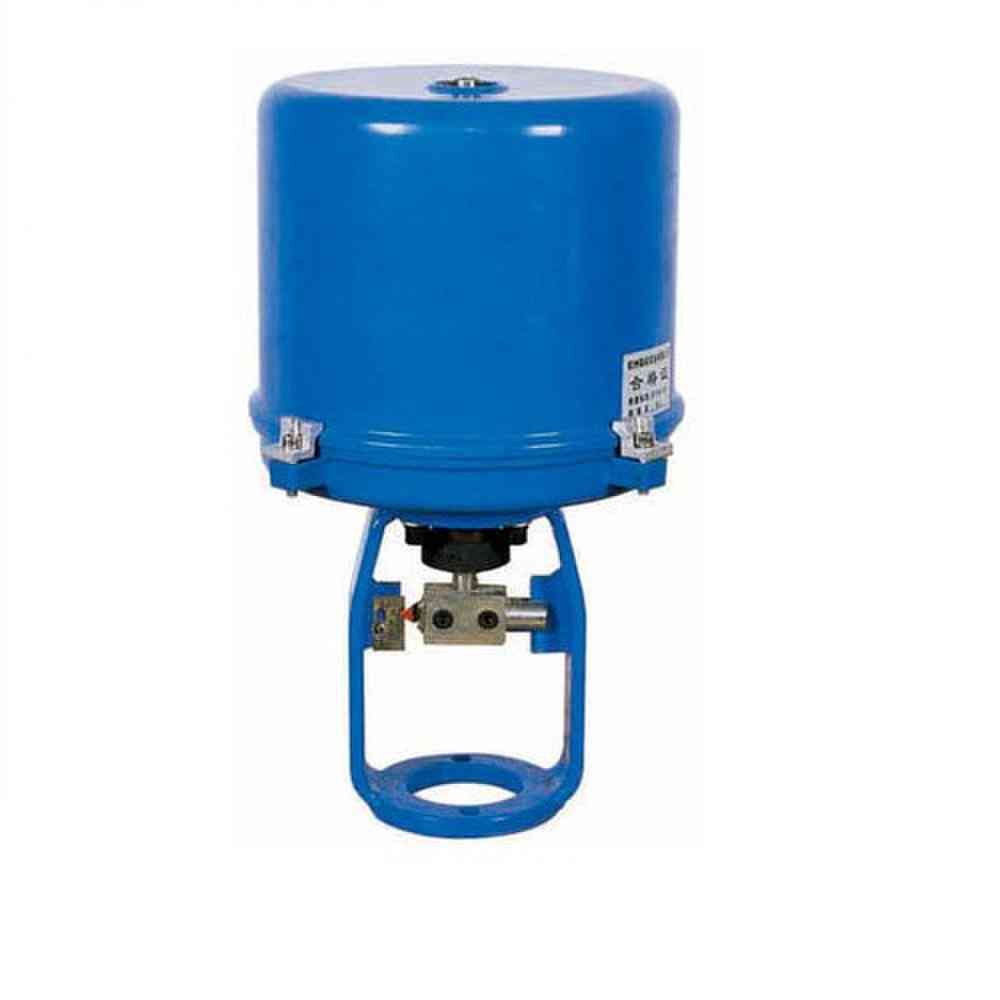

3810直行程电子式电动执行器3810调节型电动执行器
3810直行程电子式电动执行器3810调节型电动执行器，是以220V交流单相电源作为驱动电源接受来自计算机、调节器或操作器的4-20mA D.c.，或者1-5V D.c.,控制信号来运转的全电子式执行机构.机内有伺服系统，无需另配伺服放大器，关键部件“控制器”采用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高，防潮、防震；采用底座、曲柄方式安装时，曲柄零点的位置可在0-360℃内任意确定。此外，执行器具有过载保护、温度保护及力矩开关保护三项保护功能，其控制精度高，是具有高可靠性产品，可与各种角行程调节机构组成直行程电动调节阀。
3810直行程电子式电动执行器3810调节型电动执行器型号、规格

类别	型号	额定输出力N	速度mm/S	*大转角
普通型	3810LSA-08	800	4.2	30
	3810LSA-20	2000	2.1	30
	3810LSB-30	3000	3.5	60
	3810LSB-50	5000	1.7	60
	3810LSB-65	6500	2.8	100
	3810LSA-99	10000	2.0
	3810LSA-160	16000	1.0
防爆型	3810LXA-08	800	4.2	30
	3810LXA-20	2000	2.1	30
	3810LXB-30	3000	3.5	60
	3810LXB-50	5000	1.7	60

【3810型直行程电子式电动执行器主要技术参数和性能指标
3810型直行程电子式电动执行器技术参数性能指标

电源		220±10%V DC 50Hz
驱动电机		交流可逆单相齿轮减速电机
控制信号		4-20mA DC 1-5V DC
开度检测		精密导电塑料电位器
耗电功率	A型	50VA
	B型	150VA
	C型	220VA
开度信号		4-20mA .d.c.(负荷电阻500以下)
控制限位开关		开侧、关侧
上盖型式		防护等级（相当IP55）
安装姿势		任意
接线口		2-PF1/22PF3/4(防爆型)
配线		信号线屏蔽并与电源线隔离
防爆标志		Exd II BT4
允许环境温度℃		防爆型：110~+60
		普通型无空间加热器：-10~+60
		普通型带空间加热器：-35~+60
环境气体		无腐蚀性气体
允许振动		1.5G以下
相对湿度		普通型95%以下，防爆型45%-85%

2、性能标准

项目	指标值
基本误差%	±1.0
回差%	1.0
死区%	0.8~1.0可调到0.4
分辨率%	<0.4
调节范围	零点±25%，行程20%~100%

【外形尺寸
角行程电子式电动执行机构外形尺寸

型号	D1	D2	H1	H2	h1	h2	D1	d2	d3（f8）	C	M	W	K	Y	R	重量kg
3810LSA	225	260	200	205	78	18	90	70	55	M14×1.5	M8	28	15	87	φ160	8
3810LXA	240	280	283	230	78	18	90	70	55	M14×1.5	M8	28	15	87	φ160	15
3810LSB	255	290	280	260	125	31	125	102	70	M18×1.5	M10	45	18	90	φ320	14
3810LXB	270	310	353	280	125	31	125	102	70	M18×1.5	M10	45	18	90	φ320	25
3810LSC-	310	360	415	380	175	31	150	125	85	M22×1.5	M12	60	24	90	φ320	52
3810LSC-160	310	360	415	380	271	35	150	125	85	M24×3	M12	60	24	90	φ320	58

【订货须知
1、产品基本型号；2、支架代号或配调节阀通径，特殊支架可根据用户需要订货；
3、是否带空间加热器；4、是否带过载保护。

品牌：	瑞浦
加工定制：	是
型号：	3810
